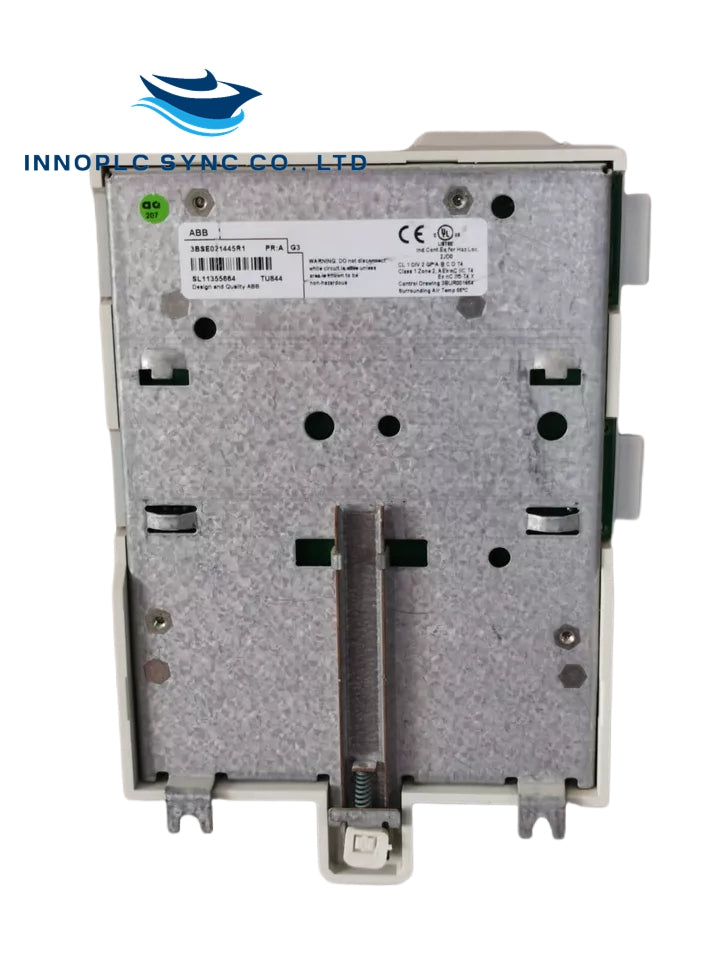

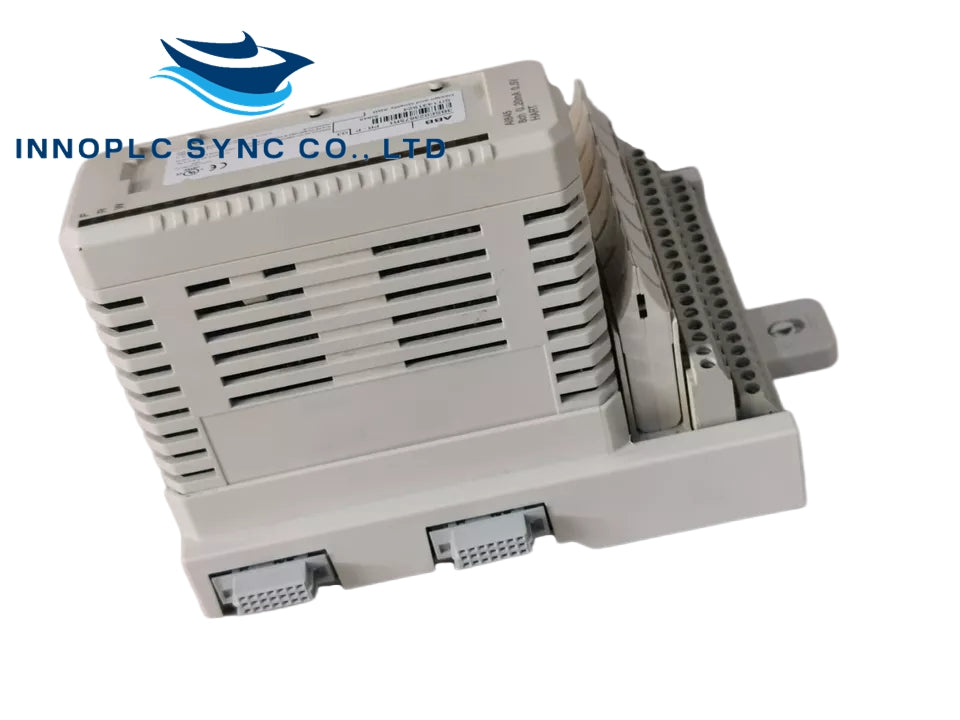

AI845| ABB | Módulo de entrada analógica

SKU: AI845

Manufacturer: ABB
Product No.: AI845
Condition：Em estoque
Product Type: Módulo de entrada analógica
Product Origin: USA
Payment:T/T, Western Union
Weight: 1280g
Shipping port: Xiamen
Warranty: 12 months

Módulo de entrada analógica AI845

Número do Artigo: 3BSE023675R1
Tipo: Entrada Analógica
Canais: 8
Especificação do Sinal: 0..20mA, 4..20mA, 0..5V, 1..5V
Tipo de Sinal: Unipolar de um só lado
HART: Sim
Redundância: Sim

Resolução: 12 bits
Impedância de Entrada: 10MΩ (tensão), 250Ω (corrente)
Isolamento: Grupo a partir do solo
Faixa Abaixo/Superior: 0/+15% (0..20mA, 0..5V), -12.5%/+15% (4..20mA, 1..5V)
Erro: Máx. 0,1%
Desvio de Temperatura: Máx 50ppm/°C
Tempo de Subida do Filtro de Entrada: 290ms
Ciclo de Atualização: 10ms
Limitação de Corrente: Integrado
Comprimento Máximo do Cabo: 600m
Tensão de Entrada Máxima (Não Destrutiva): 11V CC
NMRR: >40dB (50Hz, 60Hz)
Tensão de Isolamento Classificada: 50V
Tensão do Teste Dieletrico: 500V AC
Dissipação de Potência: 3.5W
Consumo Atual: +5V Módulo 100mA, +24V Módulo 50mA, +24V Externo Máx 265mA (22mA + corrente do transmissor * 1.32)

Diagnóstico:

LEDs: Falha, Funcionamento, Aviso
Supervisão: Erro de módulo, leitura analógica, tensão de referência, fonte de alimentação interna, checksum, watchdog, erro de memória
Erros de Canal: Filtro passa-baixas, multiplexador, canal de teste, fonte de alimentação externa, potência do transmissor, shunt externo

Ambiental e Certificação:

Marca CE: Sim
Segurança elétrica: EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201
Local perigoso: C1 Div 2 cULus, C1 Zona 2 cULus, ATEX Zona 2
Certificação Marítima: BV, DNV, LR
Temperatura de Operação: 0 a +55°C
Temperatura de Armazenamento: -40 a +70°C
Humidade: 5 a 95%, não condensante
Temperatura Ambiente Máx: 55°C (vertical), 40°C (MTU compacto)
Classe de proteção: IP20
Condições Mecânicas: IEC/EN 61131-2
EMC: EN 61000-6-4, EN 61000-6-2
Categorias de sobretensão: IEC/EN 60664-1, EN 50178
Classe de Equipamento: Classe I (protegido contra terra)
Conformidade com RoHS: DIRETIVA/2011/65/UE (EN 50581:2012)
Conformidade REEE: DIRETIVA/2012/19/UE

Compatibilidade:

MTUs: TU810, TU812, TU814, TU818, TU830, TU833, TU835, TU838, TU844, TU845, TU854
Código de digitação: CC

Dimensões:

Largura: 45mm
Profundidade: 102mm (111mm com conector)
Altura: 119mm
Peso: 0.23kg

Informação sobre Pedidos e Garantias

Termos de Compra e Devoluções

Diretrizes detalhadas sobre quantidade mínima de pedido, prazos de entrega, opções de pagamento, garantia e políticas de devolução.

Aceitamos pedidos em grandes quantidades, com quantidade mínima de pedido de apenas uma unidade.

Mediante solicitação, podemos fornecer todos os documentos necessários, incluindo Certificados de Origem/Conformidade e outros documentos de exportação necessários.

Aceitamos pagamento de 100% T/T (transferência telegráfica) antes do envio. Para itens com prazo de entrega, é necessário um depósito antecipado de 30%, sendo os 70% restantes pagos antes do envio. Para transferências em RMB, entre em contato conosco se tiver um agente na China.

Todos os itens novos e originais vêm com garantia padrão de um ano. Para opções de garantia estendida, sinta-se à vontade para entrar em contato conosco para obter detalhes de preços.

Priorizamos a sua satisfação. Se precisar devolver um item, isso deverá ser feito no prazo de 30 dias após a compra. O produto deve estar sem uso, fechado e em sua embalagem original, incluindo todos os acessórios. Os reembolsos serão processados dentro de 5 a 7 dias úteis após o recebimento da devolução. Observe que as despesas de envio e manuseio não são reembolsáveis.
