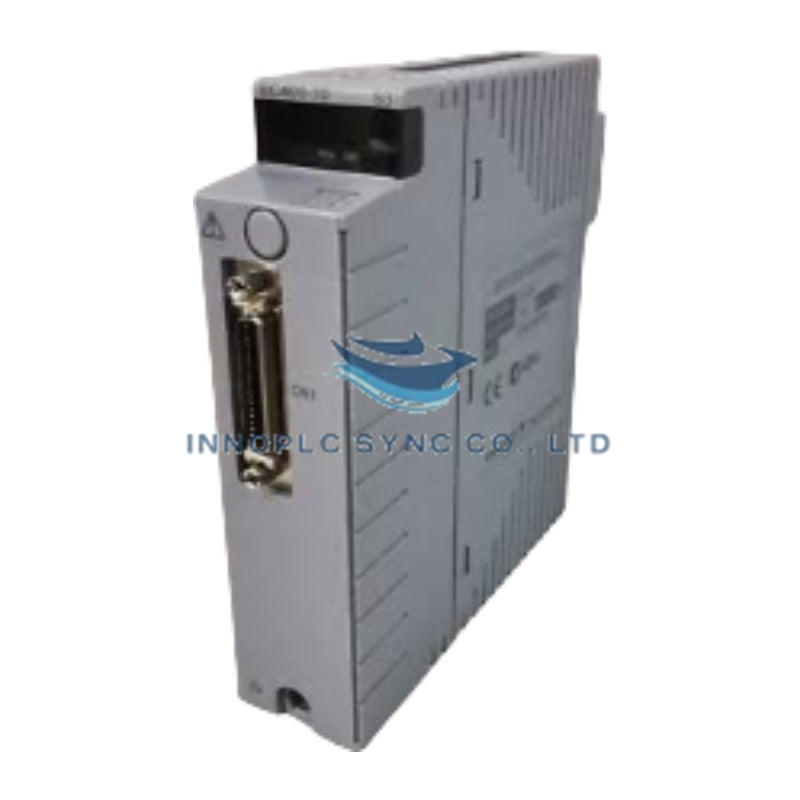

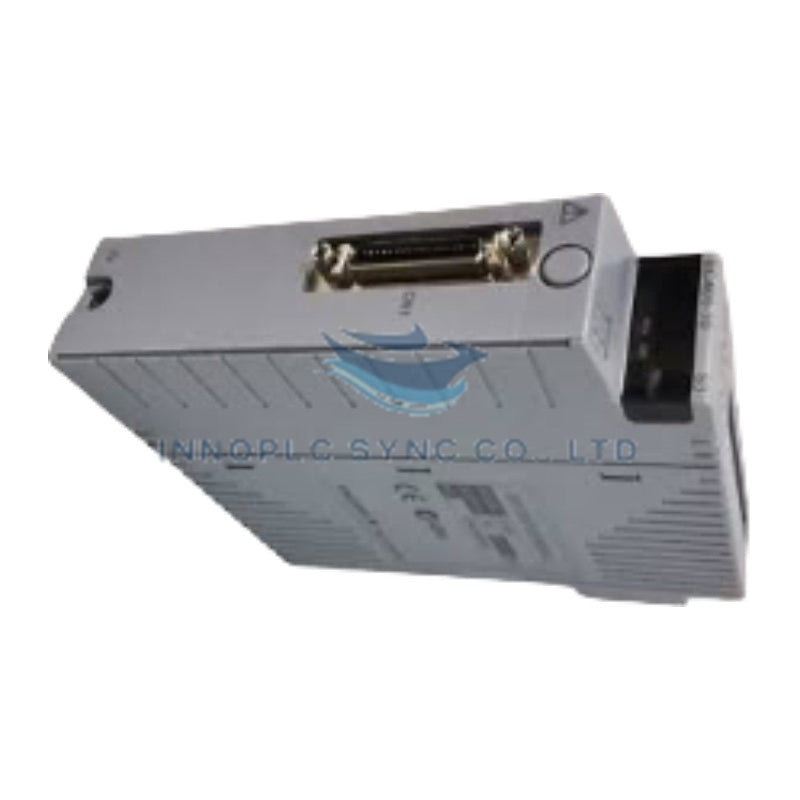

Modul Antarmuka Bus Yokogawa EB501-50
Dirancang untuk antarmuka bus berkecepatan tinggi dan pemrosesan komunikasi dalam jaringan sistem kontrol Yokogawa, Yokogawa EB501-50 ( Modul Antarmuka Bus EB501-50) menyediakan pelaksanaan fisik/elektris secara langsung.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | EB501-50 |
| Merek | Yokogawa |
| Asal | Jepang |
| Berat | 0.02 lbs |
| Dimensi | Jejak slot standar Yokogawa |
| Suhu Operasional | 0 hingga 55 derajat C |
| Konsumsi Daya | Didukung melalui bus backplane pengontrol |
| Jenis Produk | Modul Antarmuka Bus |
| Fungsi | Modul antarmuka komunikasi bus |
| Arsitektur Bus | Bus komunikasi sistem Yokogawa |
Integrasi Protokol Loop HART 4-20 mA & Isolasi Antarsaluran
Kartu antarmuka komunikasi EB501-50 menangani perutean data deterministik dan buffering sinyal bus di seluruh sasis rak kontrol Yokogawa. Beroperasi sebagai tautan antarmuka bus dengan latensi rendah, perangkat keras ini mengoordinasikan transfer data waktu nyata antara unit kontrol CPU utama dan rak I/O periferal. Driver saluran yang tahan terhadap derau serta jalur sinyal berdensitas tinggi mencegah crosstalk bus, sehingga mendukung penerusan transparan untuk instrumen protokol loop HART 4-20 mA hilir dan gateway fieldbus tanpa menimbulkan latensi siklus pemindaian atau penurunan kinerja saluran.
Pertanyaan Umum
T: Apa peran utama modul EB501-50 dalam rak sistem Yokogawa?
J: EB501-50 berfungsi sebagai modul antarmuka komunikasi khusus yang menangani transfer data bus berkecepatan tinggi dan buffering sinyal antara rak pengontrol dan unit ekspansi node.
T: Apakah modul EB501-50 dapat diganti saat sistem sedang beroperasi?
J: Daya backplane sistem harus dimatikan sebelum memasang atau melepas modul untuk menghindari gangguan pada jalur sinyal dan keausan konektor tepi.
Panduan Pemasangan Lapangan
- Putuskan semua sumber daya utama yang memasok rak pengontrol sebelum memasukkan atau melepas modul antarmuka EB501-50.
- Sejajarkan papan sirkuit modul dengan pemandu kartu rak, lalu tekan dengan perlahan hingga konektor bus belakang terpasang sepenuhnya ke soket backplane.
- Kencangkan sekrup pemasangan panel di bagian atas dan bawah rangka modul untuk memastikan pembumian sasis yang berkelanjutan.
- Rutekan semua kabel antarmuka bus terkait melalui jalur kabel khusus yang terpisah dari konduktor AC bertegangan tinggi untuk membatasi interferensi elektromagnetik.
- Periksa penguncian konektor kabel dan terminasi pelindung ke ground sebelum menghidupkan kembali daya ke sasis sistem.
