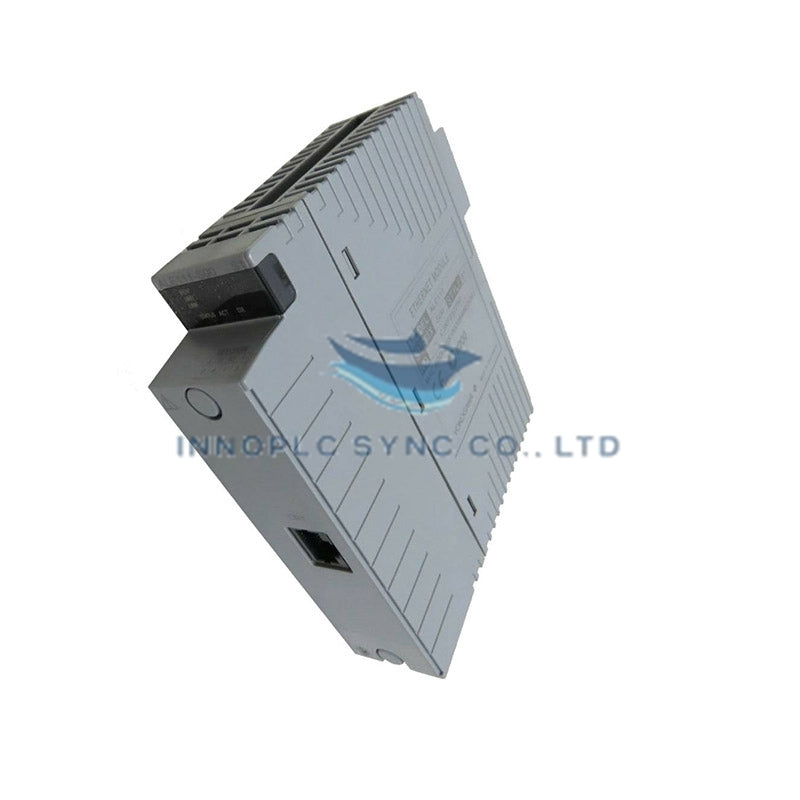

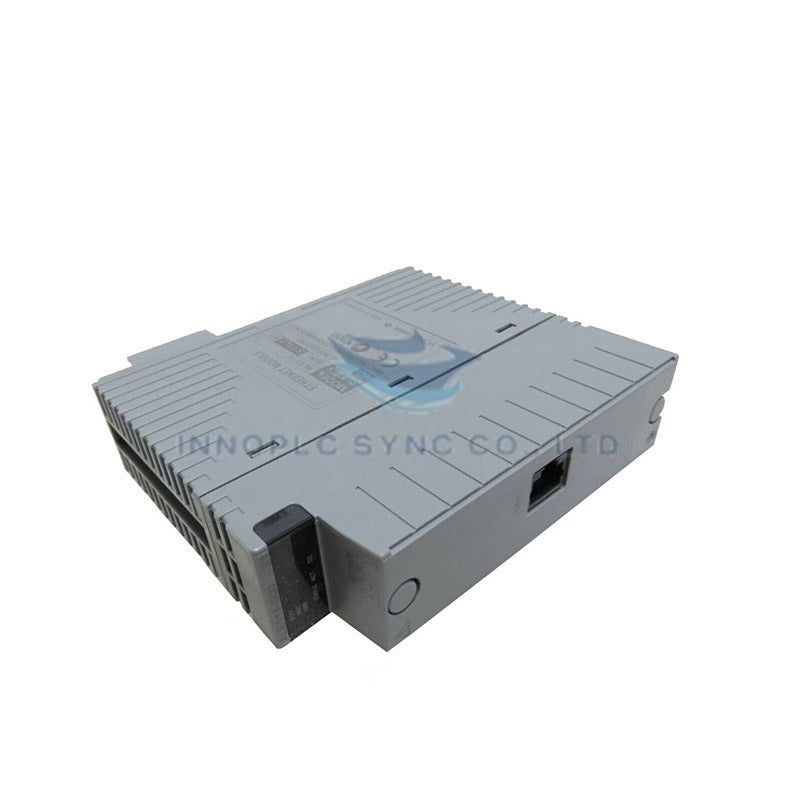

Modul Coupler Bus ESB Yokogawa EB402-10
Yokogawa EB402-10, yang juga tercatat sebagai Modul Coupler Bus ESB EB402-10, berfungsi sebagai komponen perangkat keras khusus untuk antarmuka komunikasi master dan konektivitas node I/O jarak jauh dalam Distributed Control System (DCS) Yokogawa CENTUM CS 3000 dan CENTUM VP.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | EB402-10 |
| Merek | Yokogawa |
| Asal | Jepang |
| Berat | Berat modul CENTUM VP standar |
| Dimensi | Jejak slot FCU Yokogawa standar |
| Suhu Operasional | -20 hingga 60 deg C |
| Konsumsi Daya | 3 hingga 5 W (disuplai melalui backplane FCU) |
| Jenis Produk | Modul Coupler Bus |
| Kompatibilitas Sistem | Sistem CENTUM CS 3000 / CENTUM VP |
| Arsitektur Bus | Master ESB (Enhanced Serial Bus) |
| Laju Data Siklis | 128 Mbps |
| Node Jarak Jauh Maks. | Hingga 9 unit node I/O jarak jauh |
| Isolasi Bus | Isolasi galvanis antara bus dan sirkuit internal |
| Spesifikasi Kabel | Pasangan terpilin berpelindung (jarak segmen maks. 10 m) |
Integrasi Protokol Loop HART 4-20 mA & Isolasi Antarkanal
EB402-10 berfungsi sebagai modul coupler master ESB yang menggerakkan pertukaran data siklis berkecepatan tinggi 128 Mbps antara Field Control Unit (FCU) utama dan node I/O jarak jauh di hilir melalui kabel pasangan terpilin berpelindung standar. Kartu ini sepenuhnya kompatibel dengan modul slave ESB seri SS8401 dan dilengkapi isolasi galvanis internal untuk menghilangkan derau loop pembumian di seluruh segmen bus terdistribusi. Tautan serial berkecepatan tinggi mendukung topologi bus redundan, sehingga mempertahankan throughput telemetri dan perutean sinyal transparan untuk transmitter protokol loop HART 4-20 mA serta kanal I/O proses yang terhubung.
Pertanyaan yang Sering Diajukan
T: Berapa jarak segmen maksimum yang didukung modul EB402-10 untuk pengabelan ESB?
J: Modul ini mendukung panjang kabel fisik maksimum hingga 10 meter per segmen bus ESB dengan menggunakan kabel pasangan terpilin berpelindung standar.
T: Apakah EB402-10 mendukung konfigurasi bus ESB redundan ganda?
J: Ya, EB402-10 dapat dipasang sebagai pasangan redundan di dalam sasis FCU untuk menyediakan perlindungan failover bus tanpa gangguan.
Panduan Instalasi Lapangan
- Matikan daya rak Field Control Unit utama sebelum memasang atau melepas modul EB402-10.
- Sejajarkan tepi kartu modul dengan pemandu kartu pada slot coupler FCU yang ditentukan, lalu dorong rakitan hingga konektor tepi belakang terpasang sepenuhnya pada backplane.
- Kencangkan sekrup penahan depan bagian atas dan bawah untuk mengamankan koneksi sasis serta memastikan pembumian pelindung yang tepat.
- Hubungkan kabel bus ESB pasangan terpilin berpelindung antara port master EB402-10 dan port input unit node slave jarak jauh, dengan memastikan panjang setiap segmen tidak melebihi 10 meter.
- Pasang resistor terminasi jalur yang disetujui pada unit node slave terakhir dalam jalur bus ESB untuk mencegah pantulan sinyal pada jalur komunikasi 128 Mbps.
