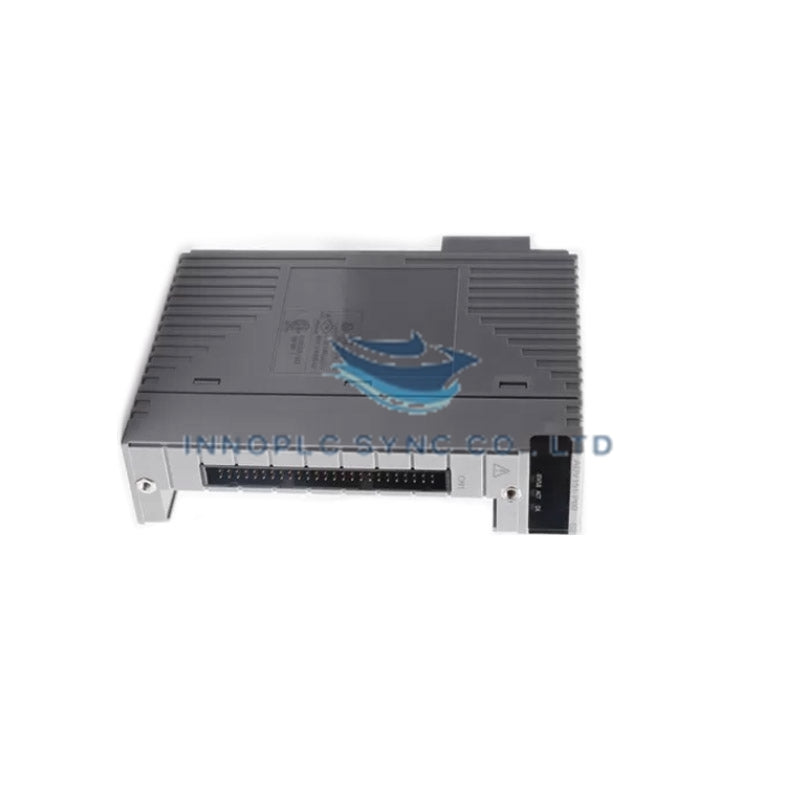

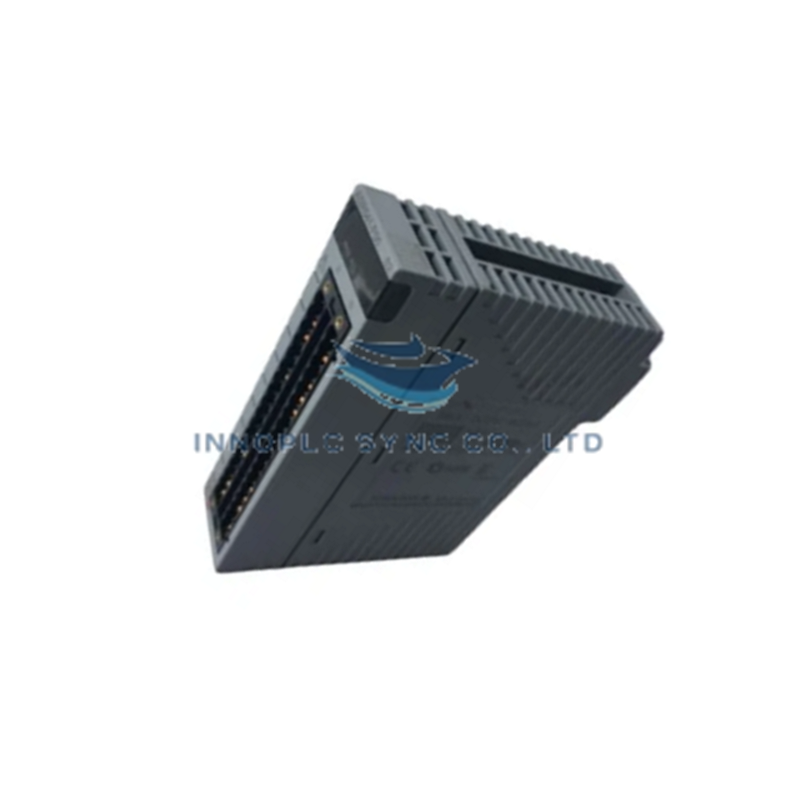

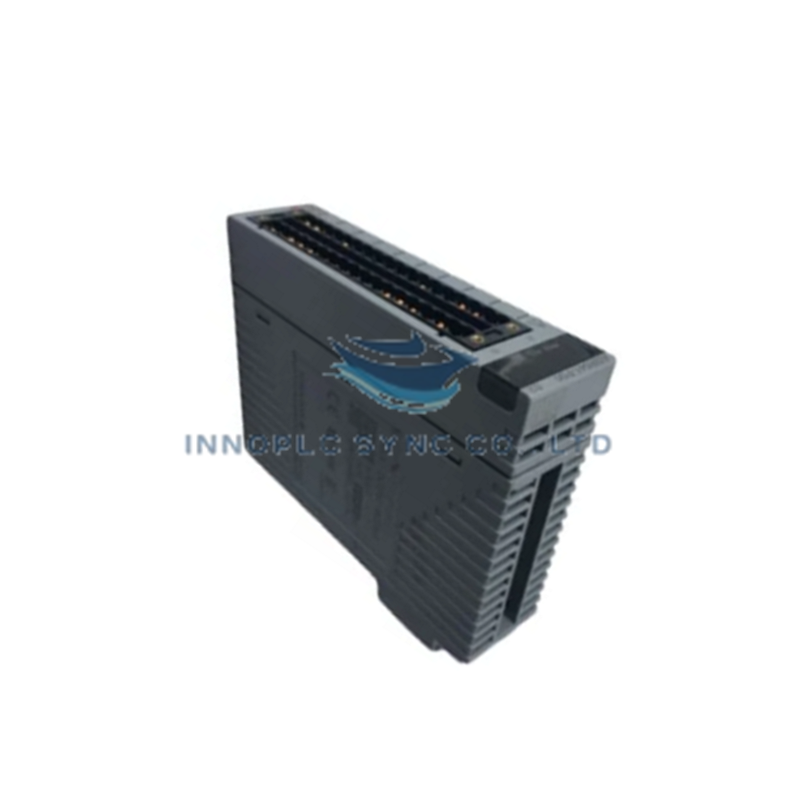

Modul Master Antarmuka Bus ER Yokogawa EB401-10
Yokogawa EB401-10, yang juga tercatat sebagai Modul Master Antarmuka Bus ER EB401-10, berfungsi sebagai komponen perangkat keras khusus untuk mengelola komunikasi bus tingkat master dalam platform kontrol proses Yokogawa.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | EB401-10 |
| Merek | Yokogawa |
| Asal | Jepang |
| Berat | 1,5 kg (3,31 lbs) berat pengiriman |
| Dimensi | Jejak slot pengontrol Yokogawa standar |
| Suhu Operasi | 0 hingga 55 derajat C |
| Konsumsi Daya | Disuplai melalui bus backplane sistem |
| Jenis Produk | Modul Antarmuka Bus |
| Fungsi Modul | Master Antarmuka Bus ER |
| Topologi Jaringan | Antarmuka komunikasi Master Bus ER |
Integrasi Protokol Loop HART 4-20 mA & Isolasi Antarsaluran
EB401-10 berfungsi sebagai papan antarmuka master bus ER, yang menjalankan polling siklik prioritas tinggi serta pemrosesan sinyal dua arah antara prosesor pusat dan node ekspansi jarak jauh. Sirkuit isolasi antarsaluran internal menekan aliran arus loop pembumian dan mengisolasi gangguan elektromagnetik frekuensi tinggi pada jalur kabel kabinet jarak jauh. Modul ini mempertahankan pengaturan waktu komunikasi deterministik untuk instrumen lapangan proses di sisi hilir, sehingga menjaga integritas data pada pemancar protokol loop HART 4-20 mA dan saluran perangkat lapangan FOUNDATION Fieldbus.
Pertanyaan yang Sering Diajukan
T: Apa fungsi utama sistem yang dijalankan oleh modul EB401-10?
J: EB401-10 berfungsi sebagai Modul Master Antarmuka Bus ER, yang mengelola lalu lintas komunikasi sistem dan transfer data antara unit kontrol host dan unit node jarak jauh.
T: Apakah modul EB401-10 dapat dilepas atau dipasang saat rak masih bertegangan?
J: Tidak, daya utama backplane ke sasis harus sepenuhnya dimatikan sebelum memasang atau melepas papan untuk mencegah kerusakan tegangan transien pada pin konektor tepi.
Panduan Pemasangan di Lapangan
- Matikan semua sumber daya primer dan sekunder yang menyuplai sasis kontrol host sebelum menangani rakitan modul.
- Terapkan prosedur pembumian ESD yang benar dengan mengenakan gelang tangan antistatis yang ditambatkan ke rangka penutup selama pemasangan.
- Sejajarkan papan sirkuit modul dengan pemandu slot sasis yang ditentukan, lalu geser ke dalam hingga konektor bus backplane terpasang sepenuhnya.
- Kencangkan sekrup penahan modul di bagian atas dan bawah bezel depan untuk mengamankan koneksi pembumian mekanis.
- Sambungkan kabel bus ER berpelindung ke port antarmuka depan, dan pastikan kabel drain terbumikan pada satu titik terminasi bumi pelindung.
