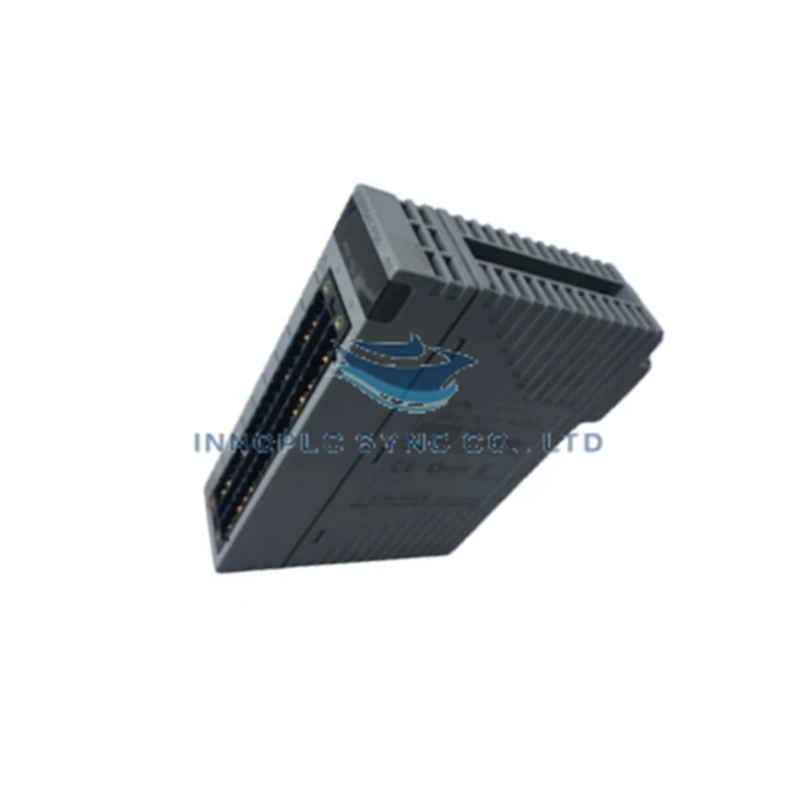

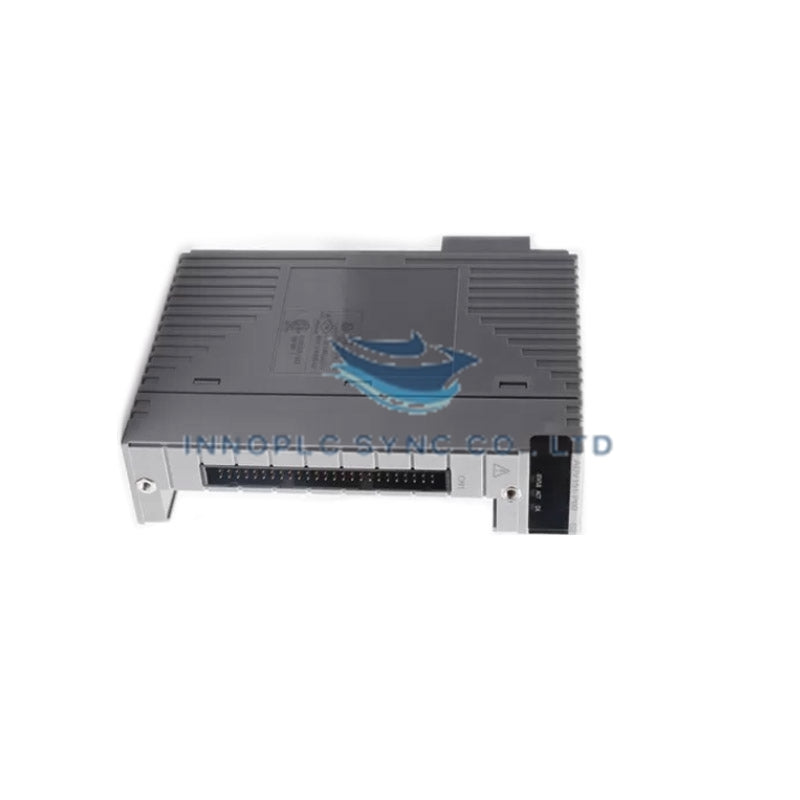

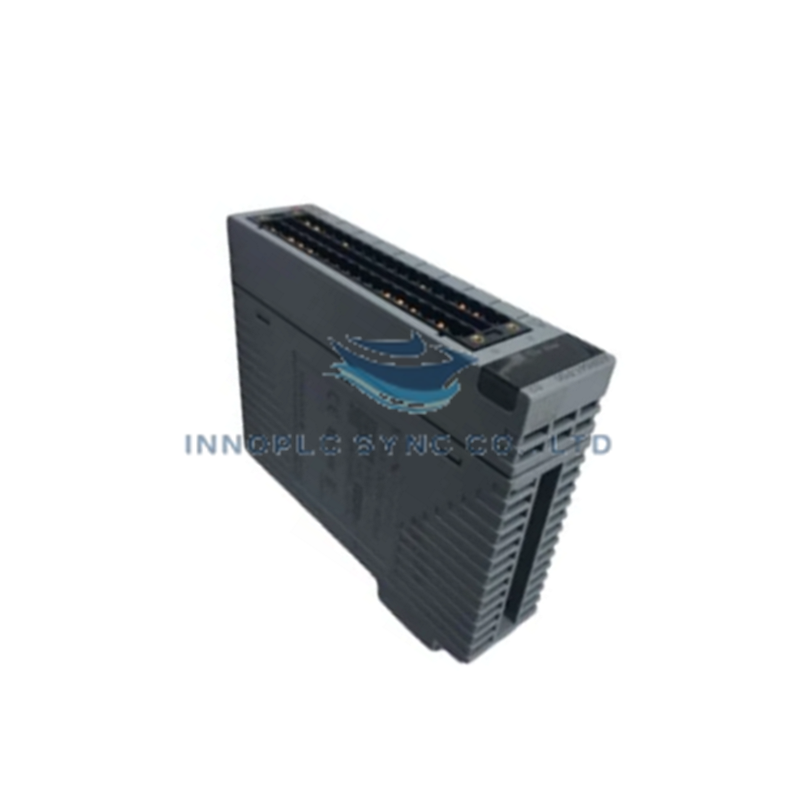

Modul Output Analog Terisolasi Yokogawa ASI533-H00
Yokogawa ASI533-H00, yang juga tercatat sebagai Modul Output Analog ASI533, berfungsi sebagai komponen perangkat keras khusus untuk menghasilkan sinyal analog berpresisi tinggi dan mengendalikan aktuator lapangan dalam sistem otomasi proses Yokogawa.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | ASI533-H00 |
| Merek | Yokogawa |
| Asal | Jepang |
| Berat | 0,50 kg (1,10 lbs) |
| Dimensi | 32,8 mm x 130 mm x 107,5 mm |
| Suhu Operasi | -20 hingga 60 derajat C |
| Konsumsi Daya | 150 mA pada 5 VDC, 350 mA pada 24 VDC |
| Jenis Produk | Modul Output Analog |
| Saluran Output | 8 saluran terisolasi |
| Rentang Sinyal | 4-20 mA DC (output maksimum 23 mA) |
| Resistansi Beban | 0 hingga 750 ohm pada 20 mA; 0 hingga 600 ohm pada 23 mA |
| Akurasi | +/-48 uA |
| Waktu Respons | waktu respons langkah 100 ms |
| Laju Pembaruan | periode pembaruan data 10 ms |
| Tegangan Tahan | isolasi saluran-ke-sistem 1500 VAC |
Protokol Loop HART 4-20 mA & Integrasi Isolasi Antarsaluran
ASI533-H00 menghasilkan delapan output arus independen yang terisolasi secara galvanis untuk menggerakkan elemen kontrol akhir seperti katup kontrol, positioner, dan penggerak berkecepatan variabel. Penghalang isolasi terintegrasi mencegah crosstalk loop arde dan memblokir lonjakan tegangan tinggi, sehingga pengoperasian tetap aman saat menggerakkan perangkat lapangan di seluruh batas area berbahaya. Siklus pembaruan cepat 10 ms dan koefisien penyimpangan suhu rendah (+/-16 uA per 10 derajat C) mempertahankan akurasi kontrol loop tertutup yang tinggi untuk aktuator dan loop proses yang sensitif terhadap protokol loop HART 4-20 mA.
Pertanyaan Umum
T: Berapa resistansi beban loop maksimum yang diizinkan untuk saluran output ASI533-H00?
J: Modul ini mendukung resistansi loop maksimum 750 ohm saat beroperasi pada output nominal standar 20 mA, dan hingga 600 ohm saat menggerakkan arus berlebih penuh sebesar 23 mA.
T: Apakah ASI533-H00 menyediakan isolasi galvanis antarsaluran?
J: Ya, seluruh delapan saluran output analog memiliki isolasi galvanis individual dan spesifikasi tegangan tahan 1500 VAC untuk mengisolasi perangkat lapangan dari logika kontrol host.
Panduan Pemasangan di Lapangan
- Putuskan daya sistem dan sirkuit daya loop lapangan sebelum memasang atau melepas rakitan modul dari pelat dasar rak.
- Pastikan pasak pemosisian modul sejajar dengan benar dengan pemandu slot bidang belakang sebelum menggeser kartu ke posisinya.
- Kencangkan sekrup pengunci panel depan modul untuk menjaga pembumian rangka mekanis sasis dan integritas terhadap getaran.
- Rutekan kabel output lapangan 4-20 mA menggunakan kabel pasangan terpilin berpelindung, dengan mengakhiri pelindung pada satu titik pembumian protektif untuk menghindari kopling derau.
- Pastikan impedansi beban loop lapangan tidak melebihi 750 ohm per saluran untuk mempertahankan penskalaan arus output yang linear di seluruh rentang operasi 4-20 mA.
