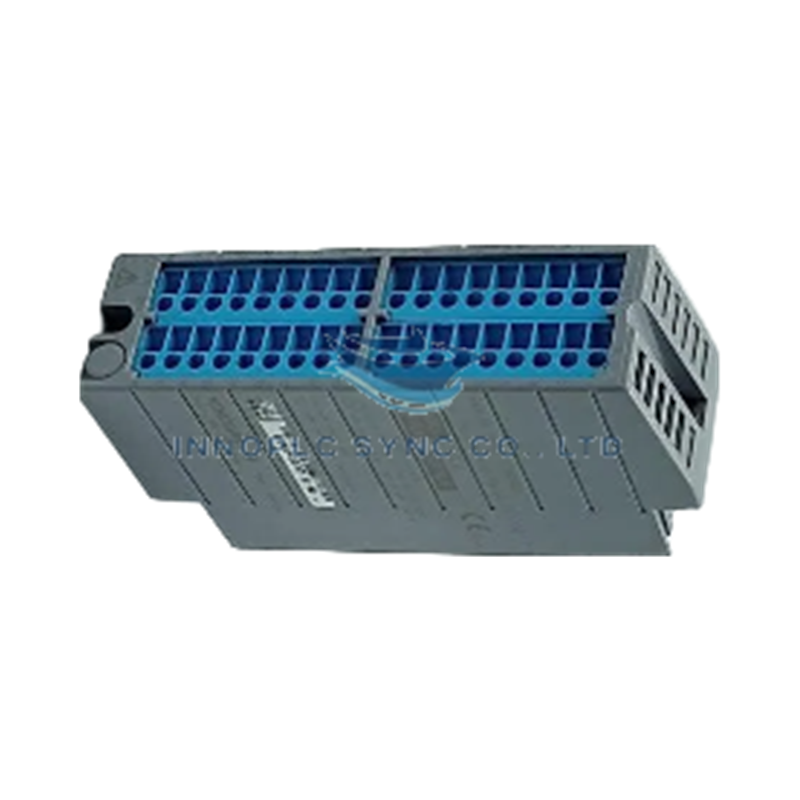

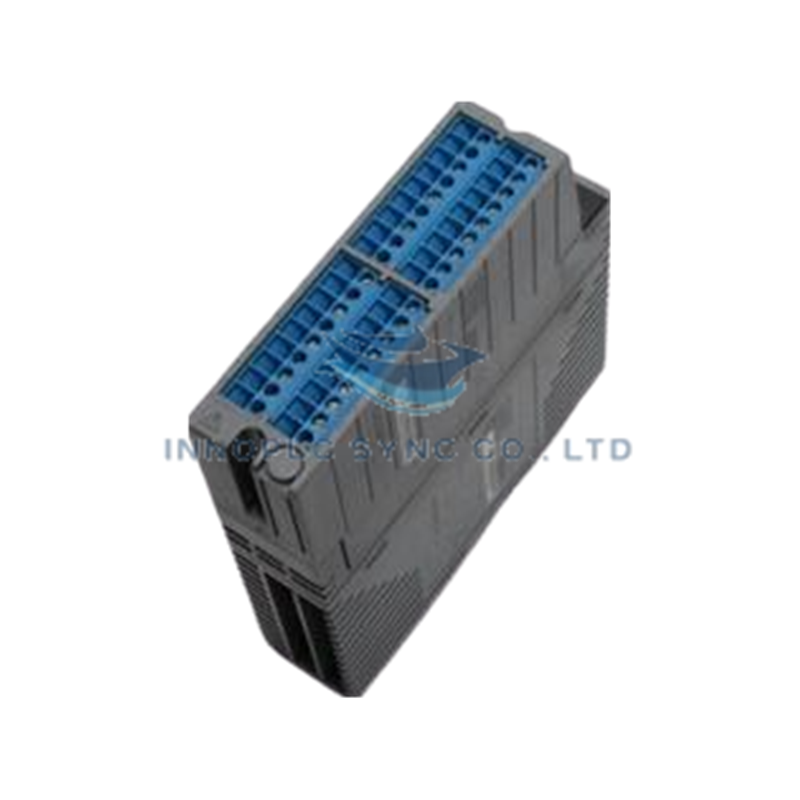

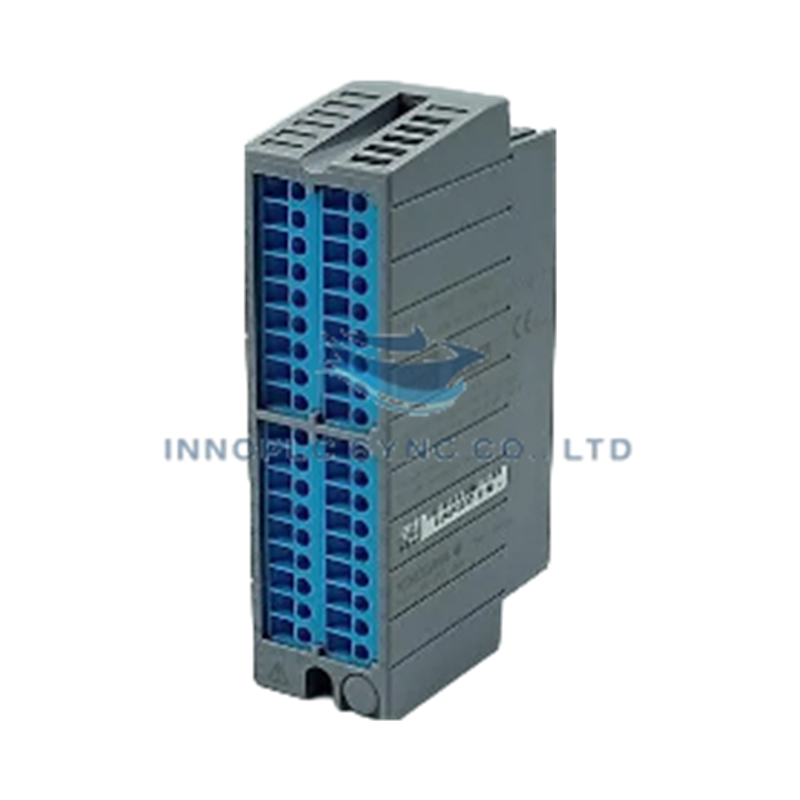

Modul Input Analog YOKOGAWA ASI133-S00
Dikonfigurasi untuk pengukuran arus analog dan penerimaan telemetri lapangan pada platform Yokogawa Centum CS dan Centum VP, Yokogawa ASI133-S00 ( ASI133 Modul Input Analog) menyediakan eksekusi fisik/elektris secara langsung.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | ASI133-S00 |
| Merek | Yokogawa |
| Asal | Jepang |
| Berat | 0.50 kg (1.00 lbs) |
| Dimensi | 32.0 mm x 133.0 mm x 146.0 mm (1.3 in x 5.3 in x 5.8 in) |
| Suhu Operasional | -20 hingga 60 deg C |
| Konsumsi Daya | Disuplai melalui bus backplane rak |
| Jenis Produk | Modul Input Analog |
| Revisi Perangkat Keras | Style S-1 |
| Kompatibilitas Sistem | Sistem Yokogawa CENTUM CS / CENTUM VP |
| Jenis Sinyal Input | Input Analog |
Protokol Loop HART 4-20 mA & Integrasi Isolasi Antarkanal
Modul input analog ASI133-S00 mengondisikan sinyal variabel proses dari instrumen lapangan, mengubah pengukuran arus analog kontinu menjadi nilai proses terdigitalisasi untuk eksekusi CPU. Jaringan isolasi antarkanal internal memblokir lonjakan tegangan mode bersama, sehingga mencegah interferensi silang derau di antara sirkuit lapangan yang berdekatan. Arsitektur input mempertahankan konversi sinyal kontinu untuk transmitter protokol loop HART 4-20 mA yang terhubung, sehingga memastikan siklus pembaruan data yang akurat dan stabilitas sistem pada backplane I/O CENTUM VP.
Pertanyaan yang Sering Diajukan
T: Apa fungsi utama yang dijalankan modul ASI133-S00 dalam node CENTUM VP?
J: ASI133-S00 berfungsi sebagai Modul Input Analog, mendigitalkan sinyal arus dari transmitter lapangan dan menyalurkan telemetri proses ke Field Control Unit host melalui backplane.
T: Apakah konektor backplane dapat diganti saat sistem beroperasi selama penggantian modul?
J: Meskipun perangkat keras CENTUM VP mendukung penggantian modul secara online, teknisi harus memverifikasi konfigurasi I/O redundan dan mengikuti prosedur pembumian ESD rak yang benar sebelum melepas atau memasang kartu.
Pedoman Instalasi Lapangan
- Matikan catu daya loop lapangan dan verifikasi isolasi daya sebelum melakukan servis atau melepas modul.
- Hubungkan semua peralatan antistatis ke ground dengan memasang gelang pembumian pada permukaan logam tanpa lapisan cat di kabinet kontrol.
- Sejajarkan tepi papan sirkuit dengan pemandu slot modul di dalam sasis, lalu masukkan rakitan hingga kontak backplane terhubung.
- Kencangkan sekrup pemasangan atas dan bawah pada panel depan untuk menyediakan pembumian rangka sasis dan stabilitas mekanis terhadap getaran.
- Hubungkan semua pelindung kabel input analog yang masuk ke batang ground pembumian protektif, dan buat jalur kabel tanpa pelindung sesingkat mungkin untuk mencegah penurunan kualitas sinyal.
