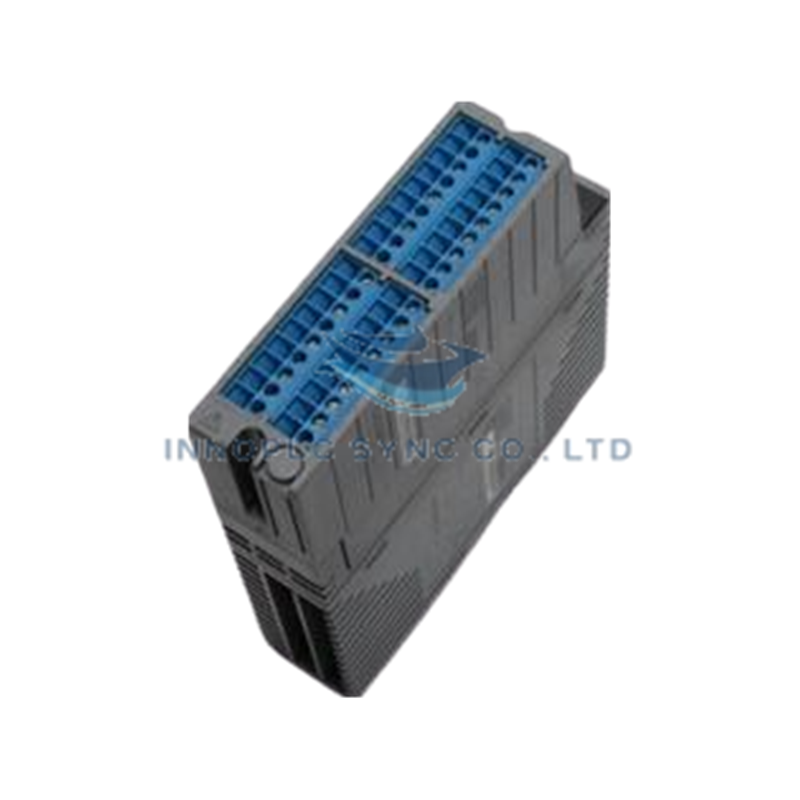

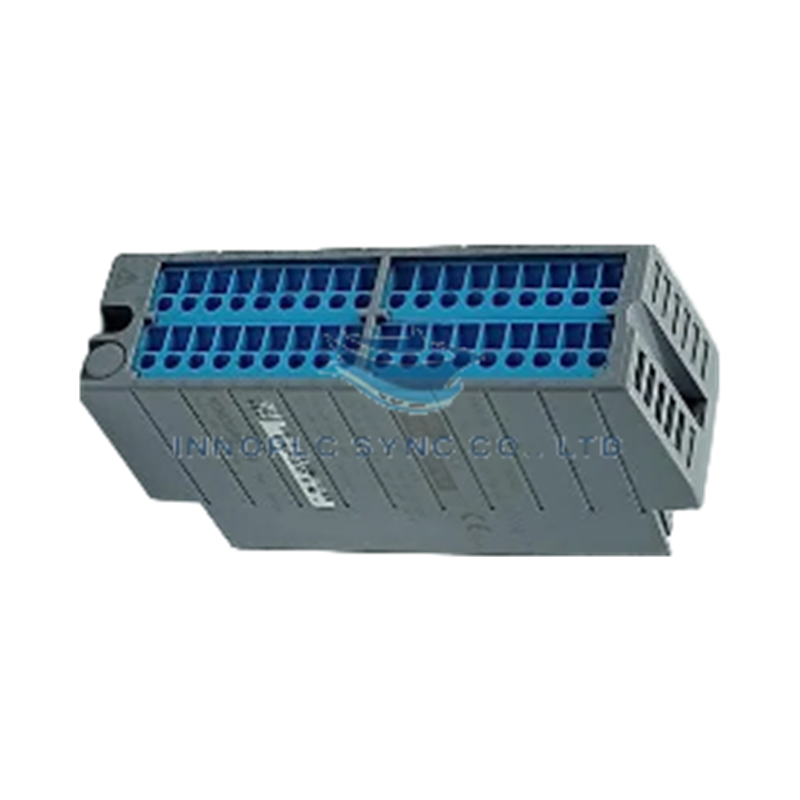

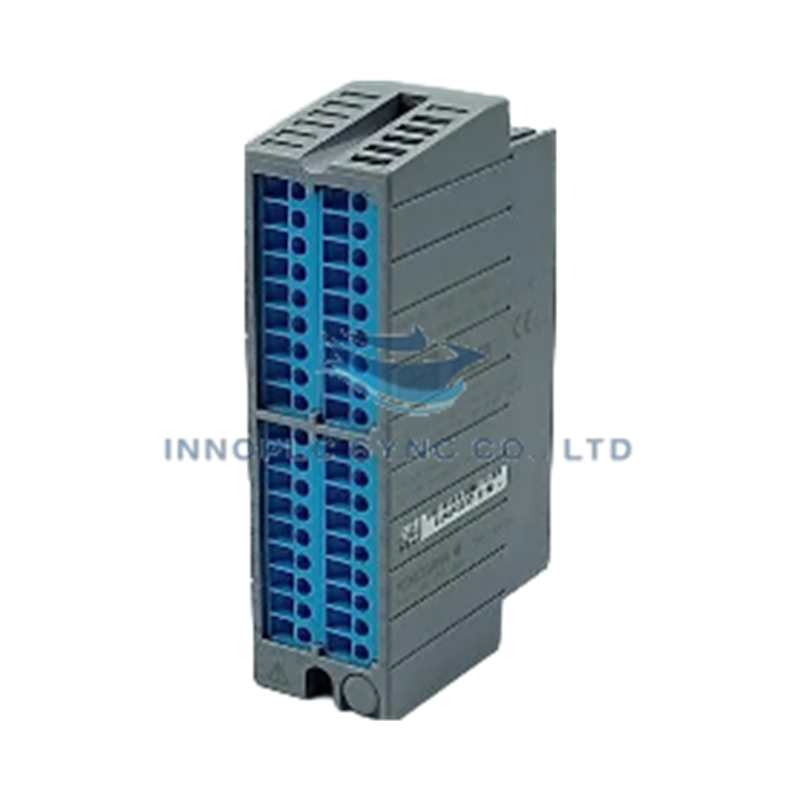

Modul Input Digital Yokogawa ASD143-P00
Yokogawa ASD143-P00, yang juga tercatat sebagai ASD143 Digital Input Module, berfungsi sebagai komponen perangkat keras khusus untuk akuisisi sinyal diskret yang mematuhi NAMUR dan antarmuka lapangan dengan keselamatan intrinsik dalam sistem Yokogawa CENTUM dan ProSafe.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | ASD143-P00 |
| Merek | Yokogawa |
| Asal | Jepang |
| Berat | 0.50 kg (1.10 lbs) |
| Dimensi | 38 mm x 127 mm x 152 mm (1.5 in x 5.0 in x 6.0 in) |
| Suhu Operasi | -20 hingga 60 deg C |
| Konsumsi Daya | 150 mA pada 5 VDC, 110 mA pada 24 VDC |
| Jenis Produk | Modul Input Digital |
| Saluran Input | 16 saluran terisolasi |
| Standar Sinyal | NAMUR (IEC 60947-5-6) |
| Waktu Respons | Waktu respons input 15 ms |
| Frekuensi Pensaklaran | Frekuensi ON/OFF maksimum 25 Hz |
| Deteksi Pulsa | Deteksi ON tombol tekan >= 20 ms |
| Tegangan Isolasi | Tegangan tahan 1500 VAC |
Protokol Loop HART 4-20 mA & Integrasi Isolasi Antarsaluran
ASD143-P00 mengondisikan dan mendigitalkan sinyal lapangan dari sakelar proximity, tombol tekan, dan sensor kontak diskret yang dipasang di berbagai zona pabrik berbahaya. Dengan penghalang keselamatan intrinsik bawaan dan isolasi antarsaluran sebesar 1500 VAC, modul ini menekan interferensi elektromagnetik dan menghilangkan jalur arus loop pentanahan. Tahap input yang mematuhi NAMUR beroperasi bersama arsitektur analog protokol loop HART 4-20 mA, sehingga menyediakan umpan balik status diskret dan telemetri hitungan pulsa langsung ke unit kontrol host CENTUM.
Pertanyaan yang Sering Diajukan
T: Berapa frekuensi pensaklaran input dan batas respons yang didukung ASD143-P00?
J: Modul ini memproses perubahan status input dengan waktu respons 15 ms, mendeteksi durasi ON pulsa/tombol tekan minimal 20 ms hingga frekuensi pensaklaran maksimum 25 Hz.
T: Apakah diperlukan perangkat keras penghalang eksternal untuk koneksi sensor lapangan NAMUR di area berbahaya?
J: Tidak, ASD143-P00 dilengkapi penghalang keselamatan intrinsik terintegrasi yang dirancang khusus untuk terhubung langsung dengan perangkat lapangan NAMUR (IEC 60947-5-6) tanpa komponen isolasi keselamatan eksternal.
Panduan Instalasi Lapangan
- Matikan daya backplane sistem dan catu daya loop sebelum memasang atau melepas rakitan kartu.
- Terapkan tindakan pencegahan keselamatan ESD secara ketat dengan memasang gelang tangan ke terminal arde pelindung sasis sebelum menangani modul.
- Geser ASD143-P00 di sepanjang pemandu kartu hingga konektor belakang terpasang kuat pada backplane pelat dasar rak.
- Kencangkan sekrup penahan bagian atas dan bawah untuk memastikan pembumian sasis yang baik serta mencegah kelonggaran akibat getaran sekitar.
- Rutekan kabel sinyal lapangan NAMUR menjauh dari kabel AC bertegangan tinggi dan pastikan pelindungnya dibumikan pada satu titik arde pelindung.
