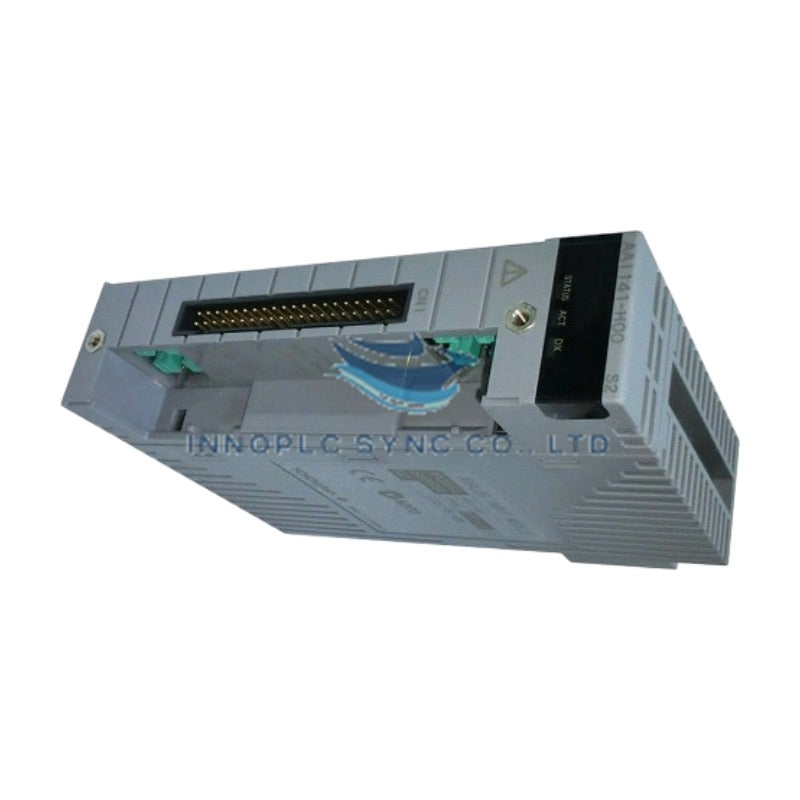

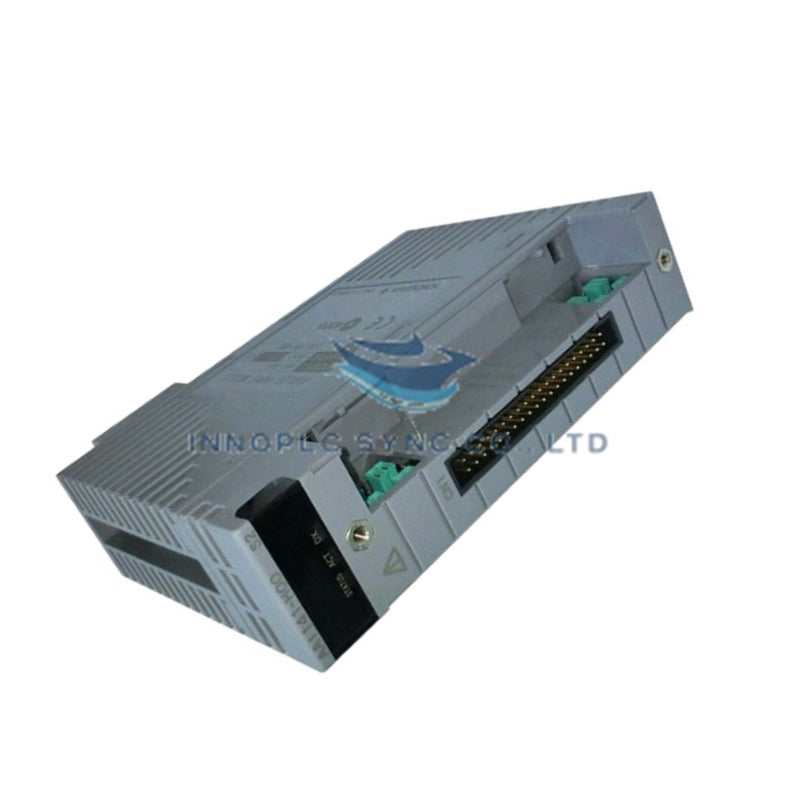

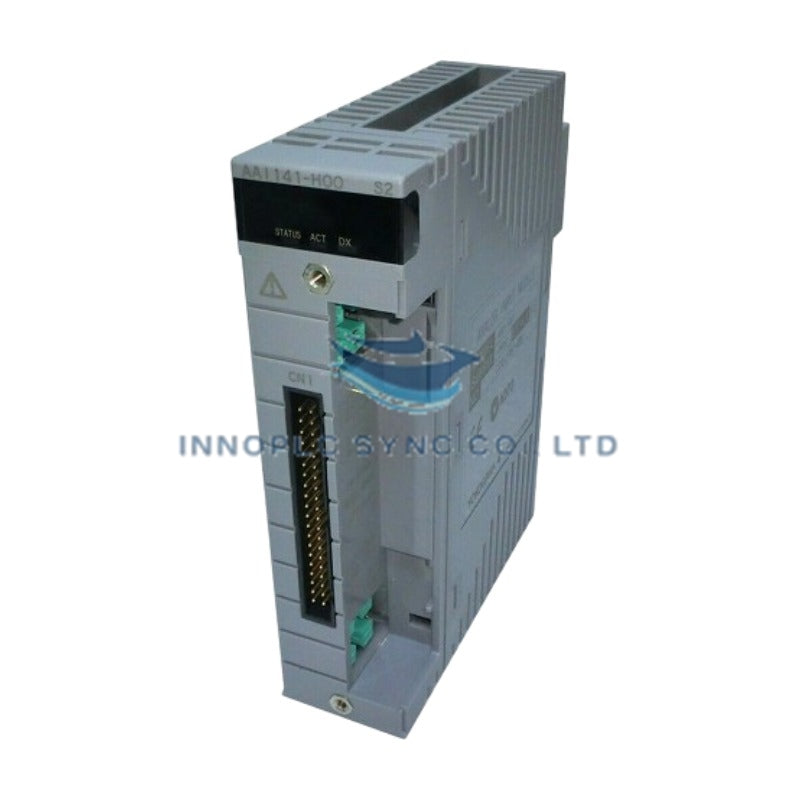

Input Analog Yokogawa AAI141-H00 S2
Yokogawa AAI141-H00 S2, yang juga tercatat sebagai Modul Input Analog AAI141-H00 S2, berfungsi sebagai komponen perangkat keras khusus untuk akuisisi sinyal arus multisaluran dalam jaringan DCS CENTUM CS dan CENTUM VP. Modul ini melakukan konversi input analog DC 4-20 mA 16 saluran dengan resolusi 16-bit pada loop transmitter proses.
Rincian Sufiks & Matriks Model
- AAI141: Identitas perangkat keras dasar untuk kartu input arus 16 saluran (DC 4-20 mA).
- -H: Dukungan komunikasi digital HART terintegrasi untuk diagnostik perangkat jarak jauh dan pembacaan variabel.
- 00: Arsitektur saluran non-terisolasi standar dengan referensi ground bersama.
- S2: Gaya Revisi Perangkat Keras 2, yang menunjukkan peningkatan disipasi termal semikonduktor internal.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | AAI141-H00 S2 |
| Merek | Yokogawa |
| Asal | Manufaktur Industri Standar |
| Berat | 0.5 kg |
| Dimensi | 100 mm x 130 mm x 30 mm |
| Suhu Operasi | Batas Operasi Kabinet Standar |
| Konsumsi Daya | Didukung melalui Bus Sistem 24 VDC |
| Saluran Input | 16 saluran |
| Sinyal Input | 4 hingga 20 mA DC |
| Resolusi | 16-bit |
| Akurasi | +-0.1% dari skala penuh |
| Isolasi Input | Non-terisolasi |
| Protokol Komunikasi | Protokol HART |
Protokol Loop HART 4-20 mA dan Integrasi Loop CJC
Modul ini menggabungkan protokol digital HART yang ditumpangkan pada jalur sinyal analog 4-20 mA, sehingga memungkinkan konfigurasi parameter dua arah dan polling variabel sekunder secara real-time. Karena saluran menggunakan struktur ground bersama yang non-terisolasi, rangkaian pengondisi sinyal menyaring derau frekuensi tinggi dan mencegah interferensi antarsaluran. Algoritme kompensasi sambungan dingin (CJC) dikelola pada panel marshalling sistem saat menghubungkan transmitter suhu jarak jauh melalui transduser arus.
Pertanyaan yang Sering Diajukan
T: Tindakan pencegahan grounding apa yang harus diperhatikan karena arsitektur saluran non-terisolasi pada AAI141-H00 S2?
J: Karena saluran input menggunakan referensi ground bersama, semua loop 4-20 mA yang terhubung harus berasal dari catu daya loop terisolasi atau transmitter terisolasi untuk mencegah arus ground bersirkulasi di seluruh kartu.
T: Bagaimana komunikasi HART melewati rantai sinyal analog tanpa mengganggu konversi 16-bit?
J: Sinyal frequency-shift keying (FSK) HART beroperasi pada frekuensi lebih tinggi (1200 Hz dan 2200 Hz) yang ditumpangkan pada sinyal DC 4-20 mA; penyaringan low-pass aktif internal menghilangkan komponen FSK tersebut sebelum sampling A/D.
Panduan Instalasi Lapangan
- Masukkan modul dengan kuat ke dalam slot baseplate CENTUM hingga tuas pengunci atas dan bawah terkunci pada posisinya.
- Rutekan kabel loop arus 4-20 mA menggunakan konduktor twisted-pair berpelindung, dengan terminasi pelindung kabel pada batang grounding kabinet yang ditentukan, bukan pada terminal modul.
- Pastikan tegangan catu daya loop eksternal 24 VDC tetap stabil dalam kondisi beban penuh 16 saluran.
