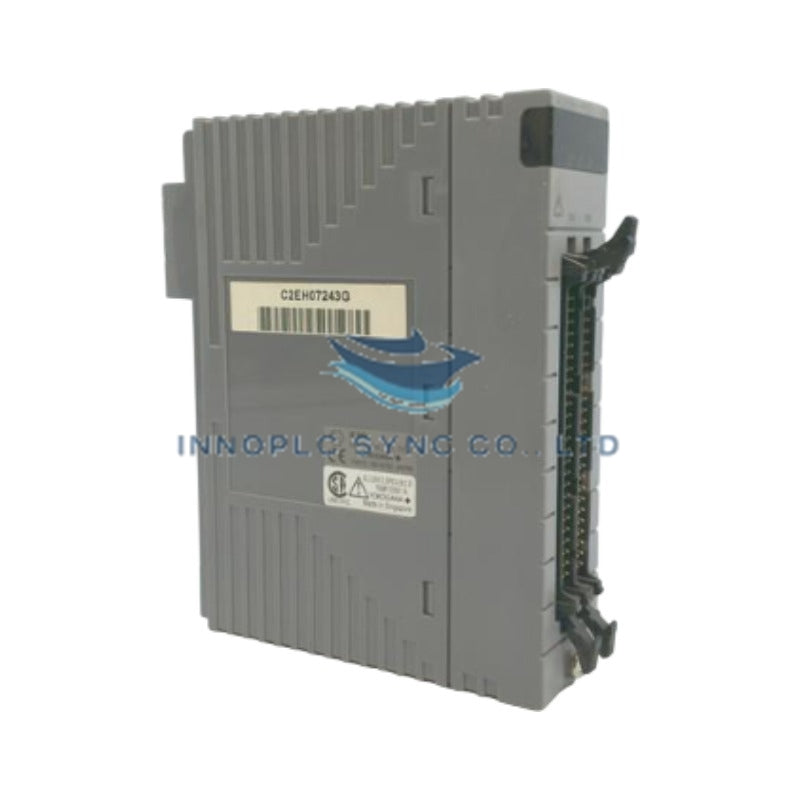

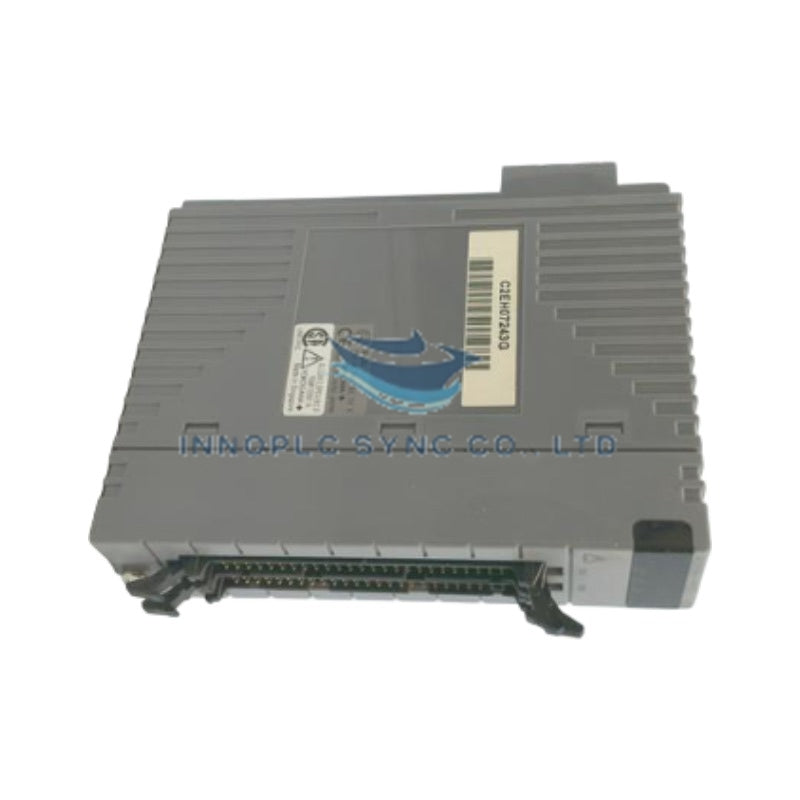

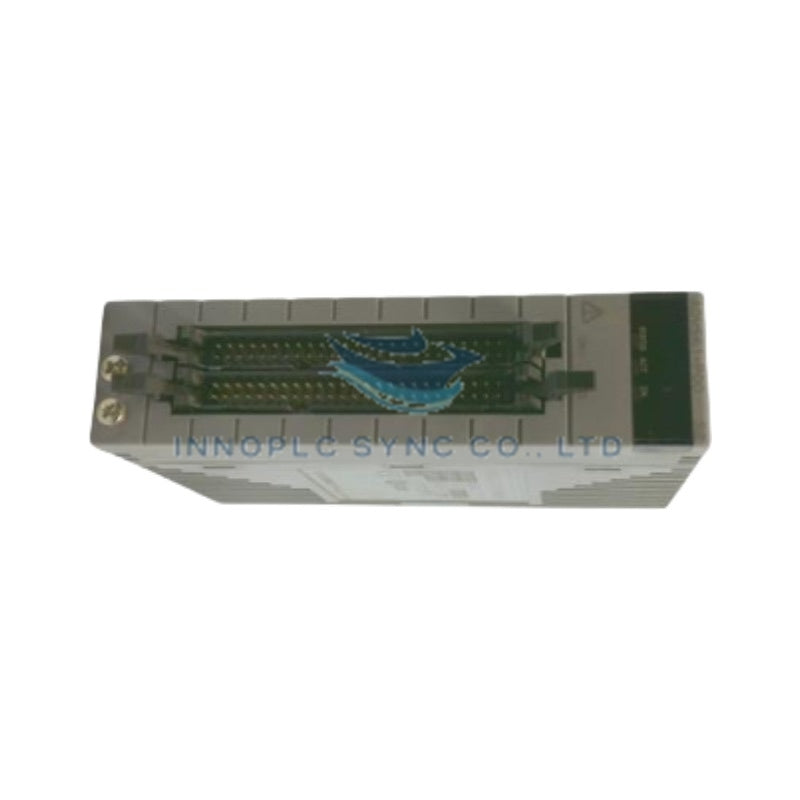

Modul Input Yokogawa 7M190-YDM05 CENTUM VP

SKU: 7M190-YDM05

Manufacturer: Yokogawa
Product No.: 7M190-YDM05
Condition：Persediaan
Product Type: Modul Input Analog
Product Origin: Japan
Payment:T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

Dirancang untuk menangkap sinyal beresolusi tinggi dalam jaringan otomasi industri, Yokogawa 7M190-YDM05 (Modul Input Analog 7M190-YDM05) menyediakan eksekusi fisik/elektris langsung. Modul ini memproses 16 kanal input analog dalam rentang input -10 hingga +10 VDC dengan resolusi 16-bit dan isolasi kanal 1500 VAC.

Spesifikasi Perangkat Keras

Parameter	Spesifikasi
Model	7M190-YDM05
Merek	Yokogawa
Asal	Manufaktur Industri Standar
Berat	0.5 kg
Dimensi	150 mm x 100 mm x 30 mm
Suhu Operasi	-20 derajat C hingga +70 derajat C
Konsumsi Daya	50 mA
Tegangan Input	24 VDC
Jumlah Kanal	16 kanal input analog
Resolusi	Resolusi 16-bit
Rentang Input	-10 hingga +10 VDC
Akurasi	+-0.1%
Isolasi	1500 VAC

Isolasi Antarkanal dan Integrasi Loop CJC

Modul ini menggunakan penghalang isolasi galvanik 1500 VAC untuk mencegah loop arde dan transien tegangan common-mode tinggi merambat melalui kanal individual. Arsitektur konversi analog-ke-digital 16-bit mempertahankan linearitas sinyal di seluruh rentang input -10 hingga +10 VDC. Saat menghubungkan termokopel atau transduser khusus, penanganan kompensasi sambungan dingin (CJC) dan rangkaian pengondisi sinyal menstabilkan akurasi pengukuran terhadap fluktuasi suhu sekitar.

Pertanyaan yang Sering Diajukan

T: Apa saja persyaratan daya input untuk modul 7M190-YDM05?

J: Modul ini memerlukan catu daya input eksternal 24 VDC, dengan konsumsi arus operasional sekitar 50 mA selama akuisisi sinyal aktif.

T: Bagaimana modul menangani tegangan common-mode tinggi antara sensor lapangan dan sistem kontrol?

J: Penghalang isolasi 1500 VAC antara input lapangan dan rangkaian logika internal mengisolasi gangguan common-mode, sehingga mencegah kerusakan sinyal pada kanal yang berdekatan.

Panduan Instalasi Lapangan

Pasang modul pada rel DIN atau rak sistem yang ditentukan, lalu pastikan penguncian mekanisnya aman sebelum menghubungkan konektor listrik backplane.
Hubungkan kabel sinyal analog -10 hingga +10 VDC menggunakan kabel pasangan berpilin berpelindung, dengan mengarde kabel drain pelindung pada satu stud arde panel marshalling untuk meminimalkan interferensi elektromagnetik.
Pastikan tegangan catu 24 VDC tetap stabil dalam batas operasi sebelum menyalakan modul.

Informasi Pesanan dan Garansi

Syarat Pembelian dan Pengembalian

Pedoman rinci tentang jumlah pesanan minimum, waktu pengiriman, opsi pembayaran, garansi, dan kebijakan pengembalian.

Kami dengan senang hati menerima pesanan dalam jumlah besar, dengan jumlah pesanan minimum hanya satu unit.

Atas permintaan, kami dapat menyediakan semua dokumen yang diperlukan, termasuk Sertifikat Asal/Kesesuaian dan dokumen ekspor lainnya yang diperlukan.

Kami menerima pembayaran 100% T/T (Telegraphic Transfer) sebelum pengiriman. Untuk barang dengan waktu tunggu, deposit 30% diperlukan di muka, dengan sisa 70% dibayarkan sebelum pengiriman. Untuk transfer RMB, silakan hubungi kami jika Anda memiliki agen di China.

Semua barang baru dan asli dilengkapi dengan garansi standar satu tahun. Untuk opsi garansi yang diperpanjang, silakan hubungi kami untuk detail harga.

Kami mengutamakan kepuasan Anda. Jika Anda perlu mengembalikan barang, itu harus dilakukan dalam waktu 30 hari setelah pembelian. Produk harus dalam keadaan tidak terpakai, tidak dibuka, dan dalam kemasan aslinya, termasuk semua aksesori. Pengembalian dana akan diproses dalam waktu 5-7 hari kerja setelah menerima pengembalian. Harap dicatat, biaya pengiriman dan penanganan tidak dapat dikembalikan.
