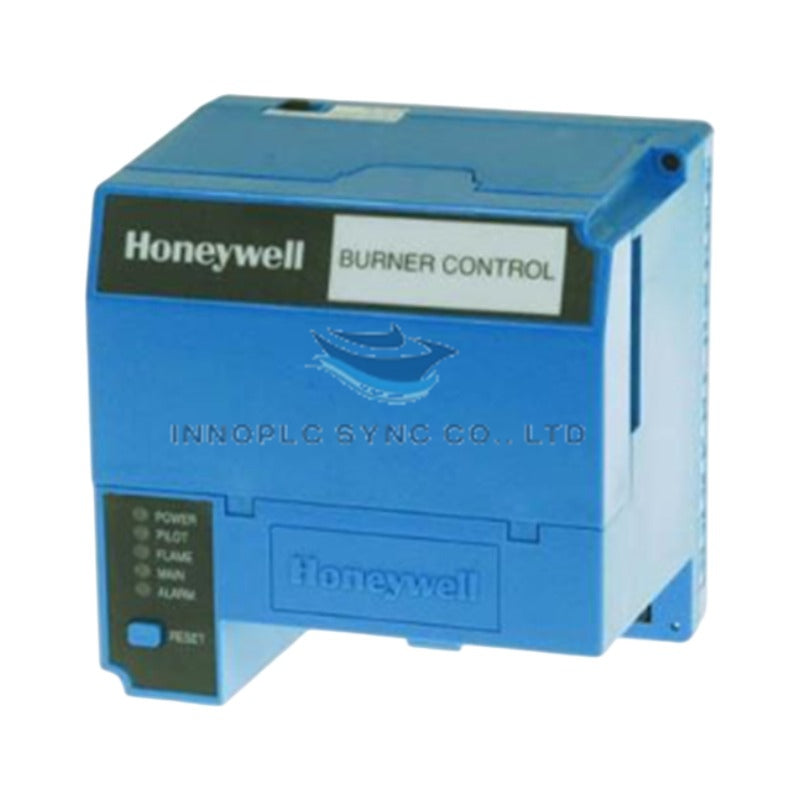

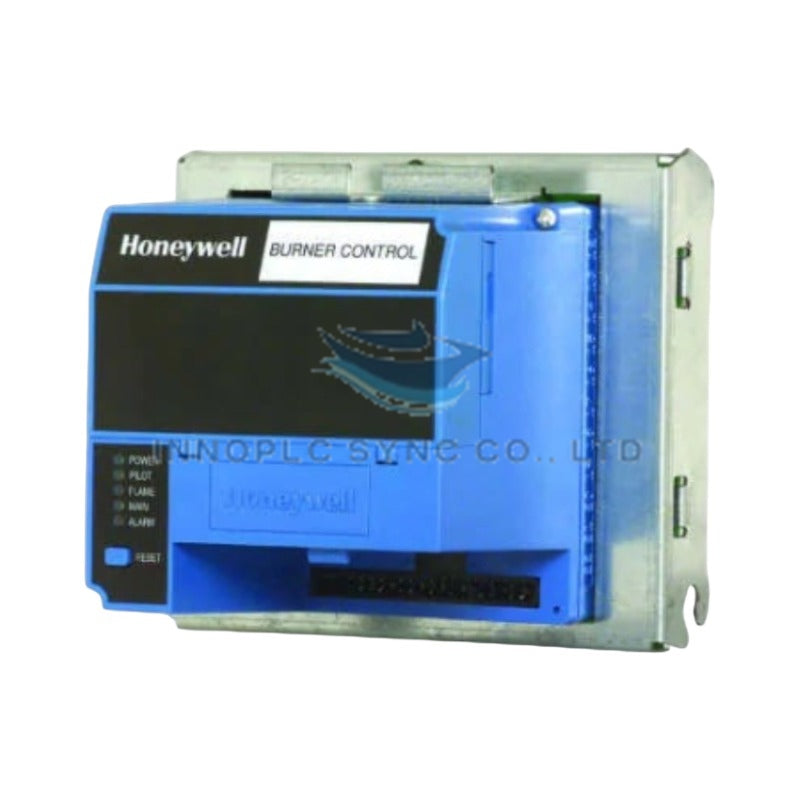

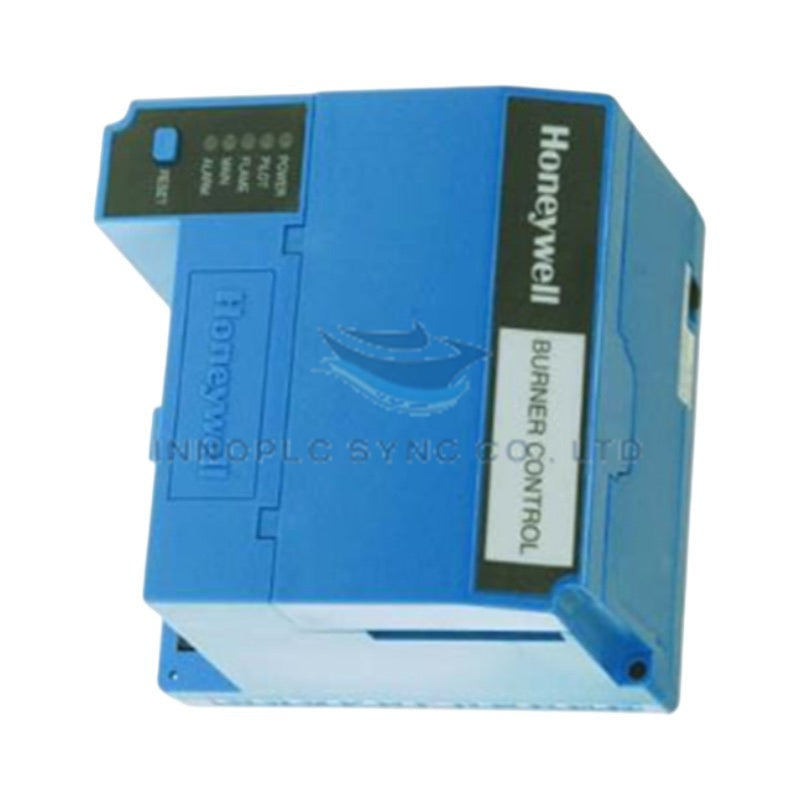

Modul Relai Seri 7800 Honeywell RM7896C1010
Honeywell RM7896C1010 berfungsi sebagai Modul Relai RM7896C utama yang digunakan untuk menjalankan pengurutan pengaman nyala api dan pengaturan waktu aktuasi katup pada berbagai platform kontrol burner Seri 7800.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | RM7896C1010 |
| Merek | Honeywell |
| Asal | AS |
| Berat | 3,00 lbs |
| Dimensi | 5,0 in x 5,0 in x 2,5 in |
| Suhu Operasional | -40 deg C hingga 60 deg C |
| Konsumsi Daya | maksimum 10 W |
| Tegangan Suplai | 120 VAC (+10/-15%), 50/60 Hz |
| Jenis Penyalaan Pilot | Jenis pilot terputus |
| Pengaturan Waktu Kontrol Katup | Aktuasi katup utama tertunda |
| Durasi Pembersihan Pascanyala | pembersihan pascanyala selama 15 detik |
| Periode Pembentukan Nyala Utama | 10 detik |
| Periode Pembentukan Nyala Pilot | 4 detik atau 10 detik, dapat dipilih |
| Interlock Sistem | Konfigurasi interlock yang dapat dipilih |
Kompensasi Sambungan Dingin dan Performa Protokol Loop
Dirancang untuk terintegrasi dengan loop proses berpresisi tinggi, modul relai ini mempertahankan isolasi galvanis antarsaluran pada sirkuit deteksi nyala api dan interlock keselamatan. Stabilitas kompensasi sambungan dingin (CJC) bawaan memastikan konversi sinyal yang presisi pada variasi suhu ekstrem, sehingga menghilangkan penyimpangan pada logika pengindraan suhu sekitar. Penghalang isolasi optik berkecepatan tinggi mencegah lonjakan tegangan transien dan loop arde pada jalur umpan balik HART 4-20 mA mencapai mikroprosesor, sehingga pengurutan burner tetap berjalan tanpa gangguan selama gangguan proses yang kompleks.
Pertanyaan yang Sering Diajukan
T: Bagaimana fitur katup utama tertunda berfungsi selama pengurutan penyalaan?
J: Modul menahan sirkuit katup bahan bakar utama tetap terbuka hingga nyala pilot terbentuk selama periode pembentukan nyala pilot (PFEP) 4 detik atau 10 detik, sehingga mencegah penumpukan bahan bakar mentah di ruang bakar.
T: Input daya apa yang diperlukan untuk mengoperasikan modul relai RM7896C1010?
J: Modul ini memerlukan catu daya tegangan saluran dengan spesifikasi 120 VAC (+10/-15%) pada frekuensi saluran 50/60 Hz.
T: Apa yang terjadi selama fase pembersihan pascanyala selama 15 detik setelah pemadaman nyala?
J: Unit kontrol menjaga blower udara pembakaran tetap berenergi selama tepat 15 detik setelah katup bahan bakar tertutup untuk membersihkan gas bahan bakar yang tidak terbakar dari jalur tungku.
Panduan Pemasangan di Lapangan
Pasang modul pada subbasis kabel pasangannya di dalam enklosur berperingkat IP54 atau NEMA. Pertahankan jarak minimum 100 mm antara kabel transformator penyalaan bertegangan saluran dan kabel sensor bertegangan rendah untuk meredam derau elektromagnetik. Pastikan terminal pembumian terhubung langsung ke pelat belakang panel menggunakan konduktor tembaga berimpedansi rendah. Pastikan semua sekrup blok terminal dikencangkan dengan torsi yang sesuai sebelum menerapkan daya 120 VAC guna mencegah titik kontak beresistansi tinggi.
