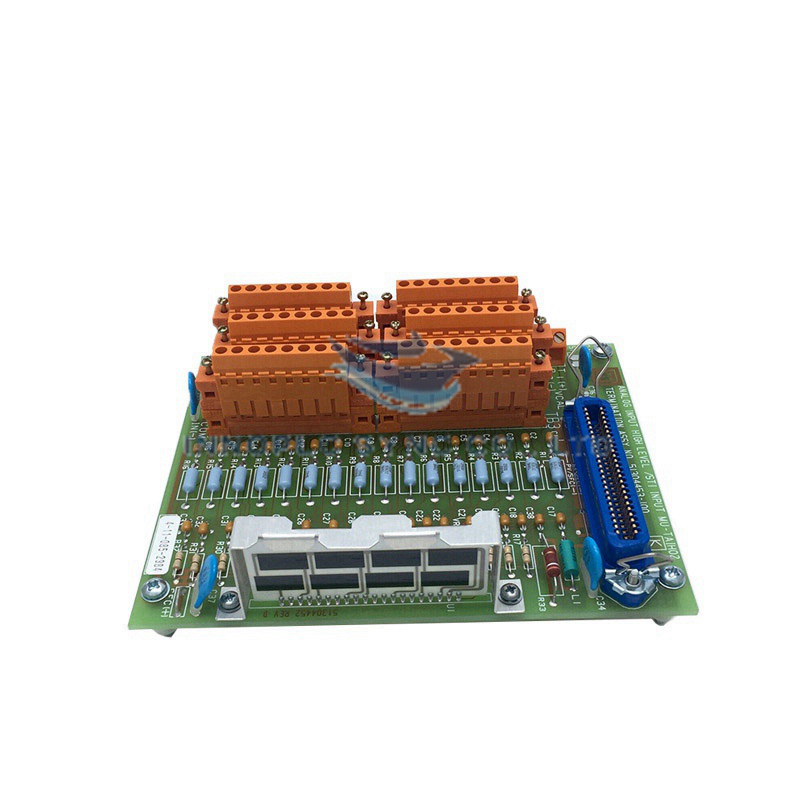

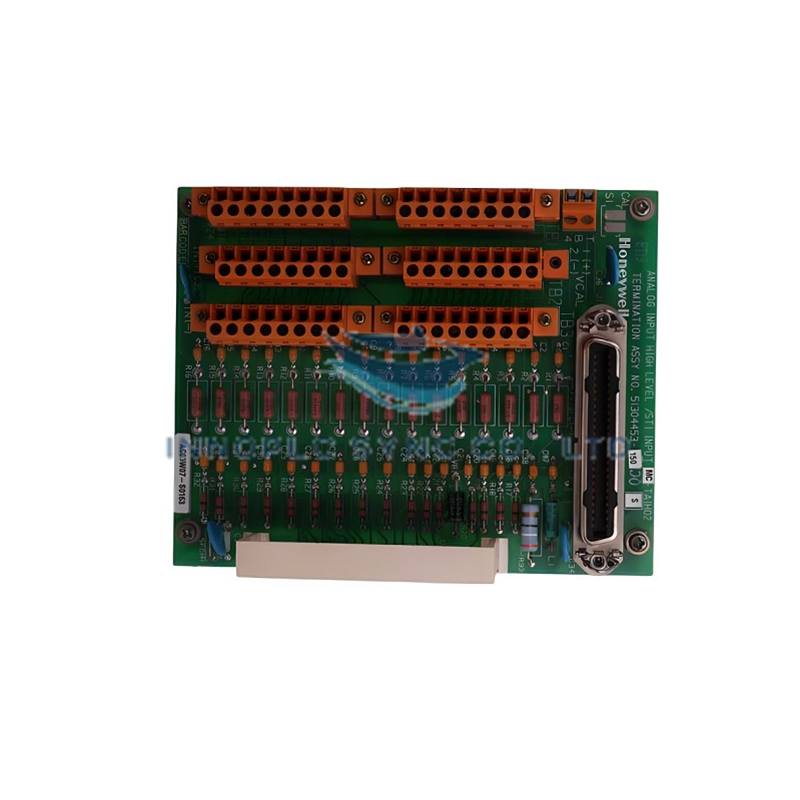

Papan Terminasi Honeywell MC-TAIH03
Honeywell MC-TAIH03, yang juga tercatat sebagai Papan Terminasi Input Analog Level Tinggi MC-TAIH03, berfungsi sebagai komponen perangkat keras khusus untuk terminasi dan perutean sinyal analog level tinggi dalam platform I/O Honeywell Process Manager. Rakitan ini menyediakan titik antarmuka fisik yang aman untuk instrumentasi lapangan 4-20 mA dan tegangan level tinggi. Dengan menyediakan terminasi sirkuit langsung dan jalur pengkondisian sinyal ke tautan I/O pengontrol, perangkat ini menjaga integritas sinyal fisik dan mencegah derau lapangan merambat ke bus kontrol proses pusat.
Rincian Sufiks & Matriks Model
| Model Dasar | Awalan / Sufiks | Deskripsi Fungsional |
|---|---|---|
| MC | Perangkat Keras Pengontrol / I/O | Keluarga Komponen Process Manager |
| TAIH | Rakitan Terminasi Input Level Tinggi | Terminasi Sinyal Analog Level Tinggi Khusus |
| 03 | Revisi Perangkat Keras / Kode Model | Konfigurasi Papan Terminasi Level Tinggi 16 Kanal |
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | MC-TAIH03 |
| Merek | Honeywell |
| Asal | AS |
| Berat | 3.00 kg (6.61 lbs) |
| Dimensi | Ukuran kartu I/O Process Manager standar |
| Suhu Operasi | 0 hingga +60 derajat C |
| Konsumsi Daya | Papan terminasi lapangan pasif (ditenagai melalui bus sistem) |
| Kompatibilitas Sinyal | Protokol loop HART 4-20 mA / input 1-5 VDC |
| Kapasitas Kanal | 16 Kanal Analog Level Tinggi |
| Jenis Pemasangan | Rak Marshaling Kabinet / pemasangan sasis rel DIN |
Integrasi Protokol Loop HART 4-20 mA
Papan terminasi Honeywell MC-TAIH03 dilengkapi tata letak jalur khusus dan struktur penyaringan pasif yang dirancang untuk transmisi sinyal protokol loop HART 4-20 mA secara lancar. Arsitektur isolasi antarkanal mencegah arus loop ground mencemari jalur pengukuran di sebelahnya. Selain itu, perutean sinyal pada papan mempertahankan sinyal digital HART frequency-shift keying (FSK) frekuensi tinggi, sehingga komunikator lapangan dan perangkat lunak manajemen aset dapat mengkueri transmitter pintar tanpa mengganggu pembacaan variabel proses analog.
Pertanyaan yang Sering Diajukan
T: Apakah MC-TAIH03 mendukung transmitter 2-kawat yang memerlukan daya loop?
J: Ya, papan ini dirutekan untuk menerima distribusi daya dari catu daya subsistem I/O utama, sehingga menyalurkan tegangan yang diperlukan ke transmitter 2-kawat 4-20 mA standar melalui terminal lapangan yang ditentukan.
T: Tindakan pencegahan apa yang harus dilakukan terkait pelindung kabel pada MC-TAIH03?
J: Pelindung kabel harus dihubungkan ke bus bar ground sasis khusus pada rangka kabinet di satu titik untuk menghilangkan loop ground sekaligus mempertahankan kekebalan terhadap interferensi elektromagnetik industri.
T: Apakah papan MC-TAIH03 dapat diganti selama operasi proses berlangsung?
J: Penggantian harus mengikuti protokol pemeliharaan marshaling Honeywell. Meskipun papan terminasi pasif memiliki risiko rendah, loop lapangan yang terhubung ke loop kontrol aktif harus ditempatkan dalam mode manual atau dibypass sebelum blok terminal dilepas.
Pedoman Instalasi Lapangan
- Periksa papan terminal secara visual untuk memastikan tidak ada pin antarmuka yang bengkok atau lapisan jalur yang rusak sebelum pemasangan.
- Kencangkan papan dengan kuat ke dalam sasis marshaling Process Manager menggunakan perangkat keras pemasangan yang disediakan.
- Kupas konduktor lapangan sepanjang 7 mm dan masukkan ke terminal sekrup, lalu kencangkan dengan torsi maksimum 0.5 Nm.
- Pastikan polaritas daya loop 4-20 mA (+ dan -) benar-benar sesuai dengan diagram pengawatan untuk mencegah kerusakan pada tahap keluaran instrumen lapangan.
- Pastikan pelindung kabel lapangan terisolasi sepanjang jalurnya dan hanya dihubungkan ke bar pembumian satu titik utama.
