Rakitan Terminasi Lapangan Honeywell MC-TAIH02

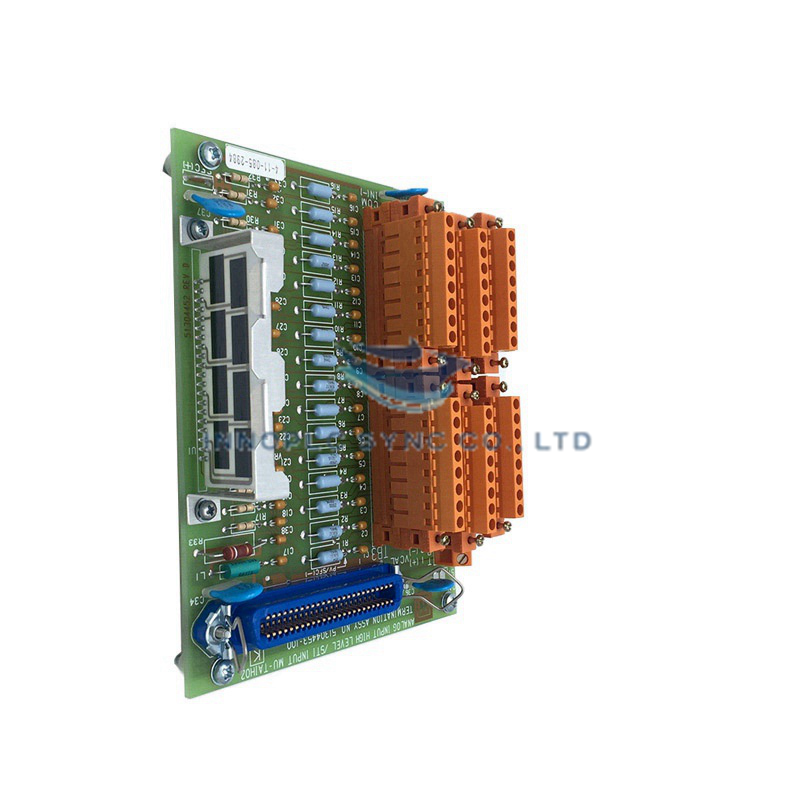

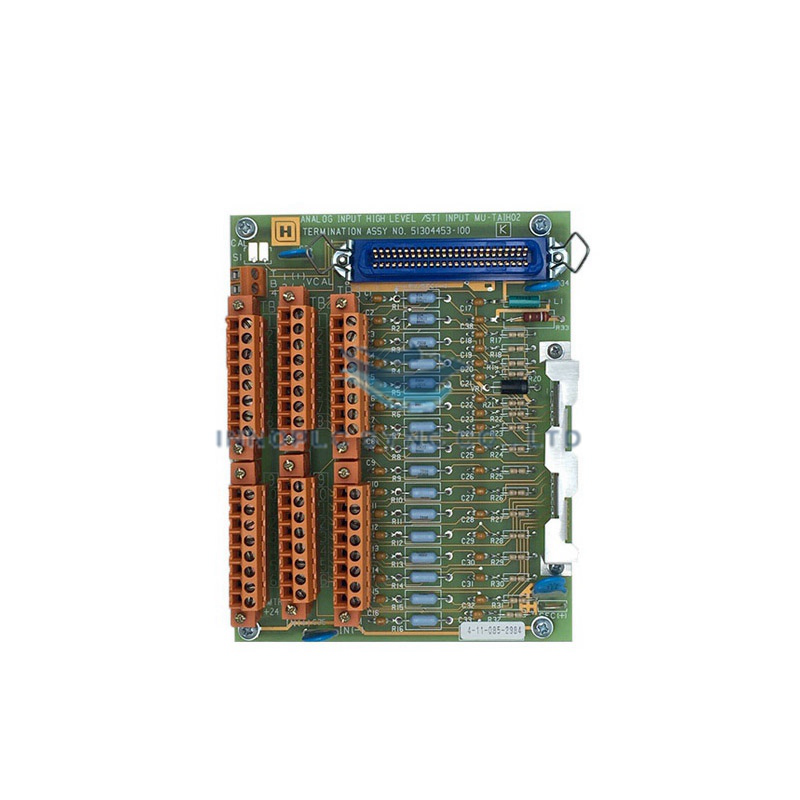

Honeywell MC-TAIH02 berfungsi sebagai MC-TAIH02 High-Level Analog Input/STI Field Termination Assembly (FTA) utama yang digunakan untuk melakukan terminasi sinyal analog level tinggi dan Smart Transmitter Interface (STI) pada platform I/O Honeywell Process Manager. Rakitan 16 kanal ini berfungsi sebagai jembatan antarmuka fisik antara instrumentasi lapangan dan prosesor kontrol. Dengan mendukung terminasi bergaya konektor telepon, papan ini memastikan perutean sinyal dan pengondisian listrik yang andal untuk variabel proses sebelum didigitalkan pada bus I/O sistem.
Rincian Sufiks & Matriks Model
| Model Dasar | Awalan / Sufiks | Deskripsi Fungsional |
|---|---|---|
| MC | Kategori Modul | Seri Komponen Process Manager |
| TAIH | Fungsi Teknis | Input Rakitan Terminasi Level Tinggi |
| 02 | Revisi / Varian Perangkat Keras | Konfigurasi 16 Kanal Analog Level Tinggi & Konektor Telepon STI |
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | MC-TAIH02 |
| Merek | Honeywell |
| Asal | USA |
| Berat | 1.50 kg |
| Dimensi | Jejak rakitan terminasi lapangan standar |
| Suhu Pengoperasian | 0 hingga +60 deg C |
| Konsumsi Daya | Papan terminasi pasif (ditenagai melalui tautan prosesor I/O) |
| Saluran Input | 16 kanal |
| Jenis Sinyal Input | Analog level tinggi (4-20 mA / 1-5 VDC) atau STI |
| Jenis Terminasi | Bergaya konektor telepon |
| Kompatibilitas Prosesor | MC-PAIH03, MC-PSTX03, MU-PSTX03 |
Protokol Loop HART 4-20 mA dan Konektivitas STI
Dirancang untuk berinteraksi langsung dengan arsitektur proses tingkat lanjut, Honeywell MC-TAIH02 mendukung instrumen dengan protokol loop HART 4-20 mA standar maupun protokol Smart Transmitter Interface (STI) khusus. Topologi jalur internalnya menggunakan fitur isolasi antarkanal yang mencegah derau diferensial transien mengganggu komunikasi digital yang ditumpangkan pada sinyal analog. Jaringan penyaringan internal mempertahankan integritas sinyal untuk komunikasi digital berkecepatan tinggi, sehingga memastikan pertukaran data tanpa gangguan antara transmitter lapangan dan prosesor MC-PAIH03, MC-PSTX03, atau MU-PSTX03 yang kompatibel.
Pertanyaan yang Sering Diajukan
T: Prosesor I/O Honeywell mana yang kompatibel langsung dengan FTA MC-TAIH02?
J: MC-TAIH02 dirancang untuk konektivitas langsung dengan prosesor I/O Honeywell MC-PAIH03, MC-PSTX03, dan MU-PSTX03 menggunakan kabel antarmuka standar.
T: Bagaimana instrumen lapangan dihubungkan ke papan MC-TAIH02?
J: Sambungan ke sensor lapangan dan transmitter cerdas dilakukan melalui terminal bergaya konektor telepon yang dirancang untuk penguncian cepat dan aman serta pelepas regangan fisik.
T: Dapatkah MC-TAIH02 memproses Smart Transmitter Interface (STI) dan sinyal analog standar secara bersamaan pada kanal yang berbeda?
J: Ya, arsitektur papan ini mendukung konfigurasi kanal input untuk sinyal analog level tinggi standar (seperti 4-20 mA / 1-5 VDC) dan sinyal transmitter STI digital berdasarkan mode prosesor yang ditetapkan.
Panduan Instalasi Lapangan
- Pastikan rak pemasangan atau panel kabinet sepenuhnya tidak bertegangan sebelum memasang papan FTA untuk mencegah korsleting yang tidak disengaja.
- Kencangkan MC-TAIH02 pada pelat dasar rak marshalling standar menggunakan sekrup pemasangan yang ditentukan.
- Colokkan kabel antarmuka I/O multikonduktor dengan kuat ke konektor sistem papan, dan pastikan kait penahannya berbunyi klik hingga terpasang.
- Masukkan konektor kabel lapangan ke terminal bergaya konektor telepon, dan pastikan semua pin konduktor sejajar dengan benar serta terpasang sepenuhnya.
- Hubungkan kabel pelindung kabel langsung ke busbar ground satu titik kabinet untuk memastikan kekebalan maksimum terhadap derau elektromagnetik industri.
