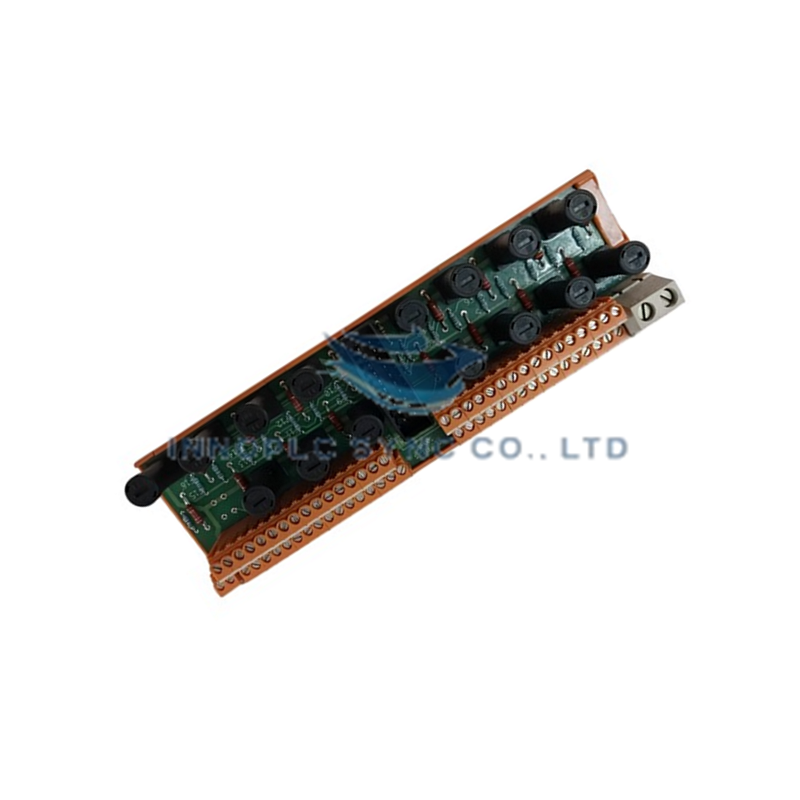

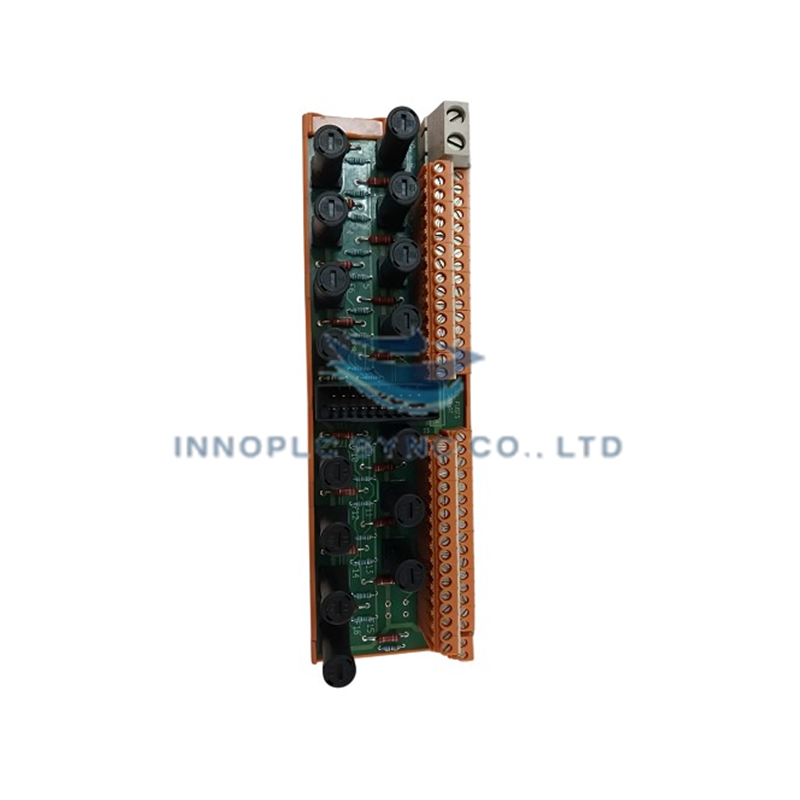

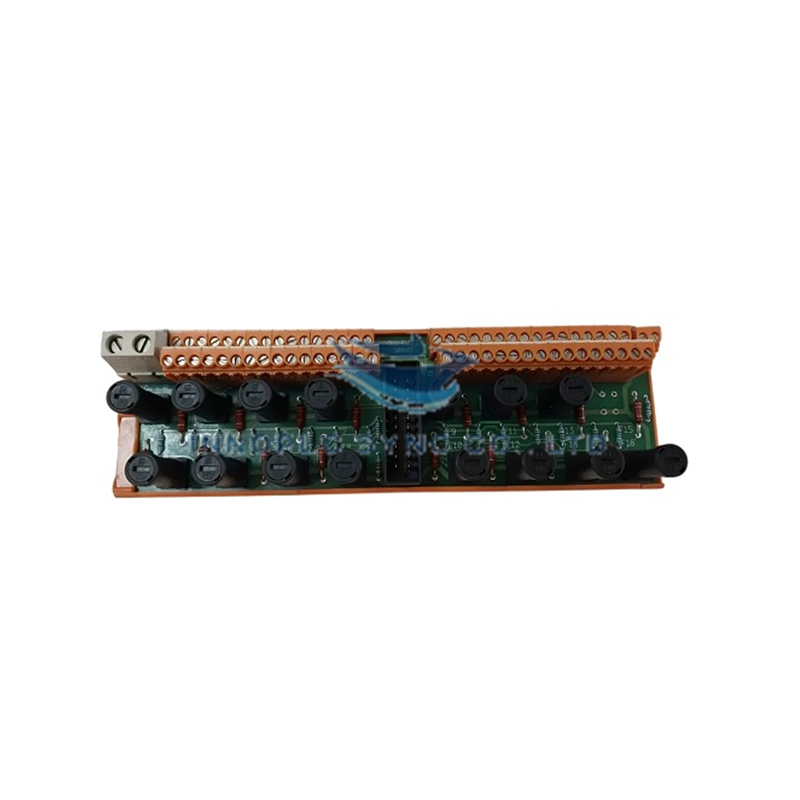

Rangkaian Terminasi Bidang Input Honeywell FS-TSGAS-1624
Honeywell FS-TSGAS-1624 adalah rakitan terminasi lapangan input detektor gas-api fail-safe khusus yang dirancang untuk menghubungkan instrumentasi lapangan kritis keselamatan dengan infrastruktur kontrol. Perangkat ini menangani perutean dan pengondisian sinyal untuk loop keselamatan sekaligus menjaga integritas operasional yang ketat di lingkungan industri yang menantang.
Saluran Input dan Pengondisian Sinyal
Rakitan terminasi ini mendukung 16 saluran input analog khusus yang beroperasi dengan standar loop arus 0-20 mA dan referensi 0 V bersama. Setiap saluran dilengkapi resistansi input tetap sebesar 500 Ohm +/-5%, yang memastikan konversi arus-ke-tegangan yang presisi dan stabilitas beban di setiap loop pemantauan aktif.
Kebutuhan Daya dan Output Sistem
Unit ini memerlukan catu daya eksternal 24 VDC, dengan arus dasar minimum 3 mA saat beroperasi tanpa beban lapangan aktif. Unit ini mengubah sinyal lapangan yang masuk menjadi output 0-4 VDC yang bersih, dirancang untuk koneksi langsung ke modul SAI-1620m terkait, dengan akurasi konversi sinyal 0.1%.
Spesifikasi Parameter
| Parameter | Spesifikasi |
|---|---|
| Model | FS-TSGAS-1624 |
| Merek | Honeywell |
| Jenis Produk | Rakitan Terminasi Lapangan Input Detektor Gas-Api Fail-Safe |
| Saluran Input | 16 input analog (0-20 mA, referensi 0 V bersama) |
| Resistansi Input | 500 Ohm +/-5% |
| Catu Daya | 24 VDC eksternal |
| Konsumsi Arus | 3 mA (tidak termasuk beban lapangan) |
| Sinyal Output | 0-4 VDC ke modul SAI-1620m |
| Akurasi Output | 0.1% |
| Sertifikasi | CE, TUV, UL, CSA, FM |
| Berat Pengiriman | 3 Kg |
Pertanyaan yang Sering Diajukan
T: Dengan modul kontrol apa FS-TSGAS-1624 terhubung? J: Perangkat ini menyediakan sinyal output 0-4 VDC yang terhubung langsung ke modul SAI-1620m pendamping.
T: Apa spesifikasi catu daya dan konsumsi daya dasarnya? J: Perangkat ini beroperasi dengan catu daya eksternal 24 VDC dan menarik arus dasar 3 mA saat tidak ada beban lapangan yang terhubung.
