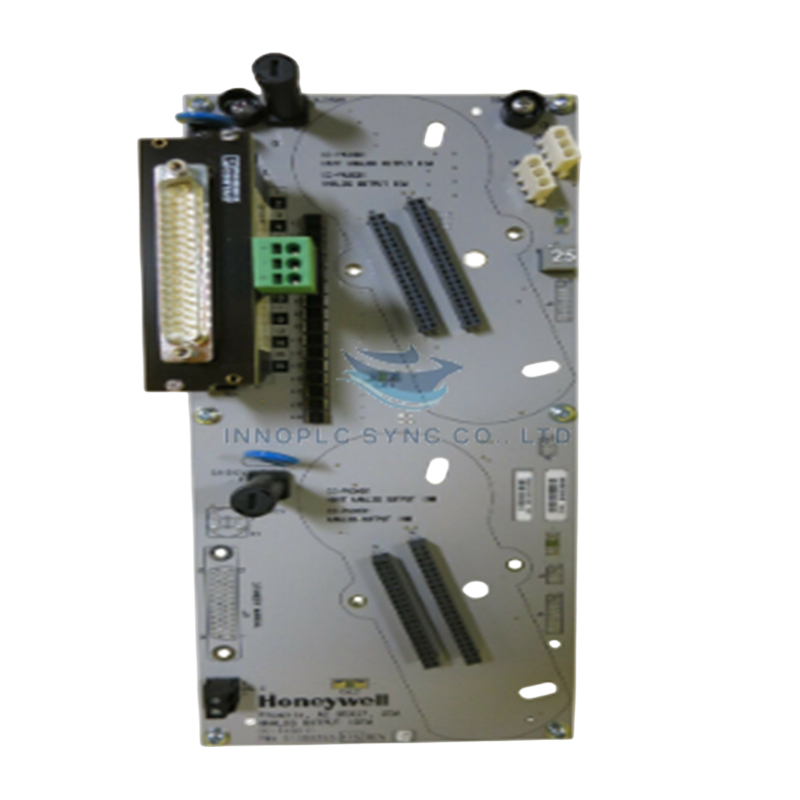

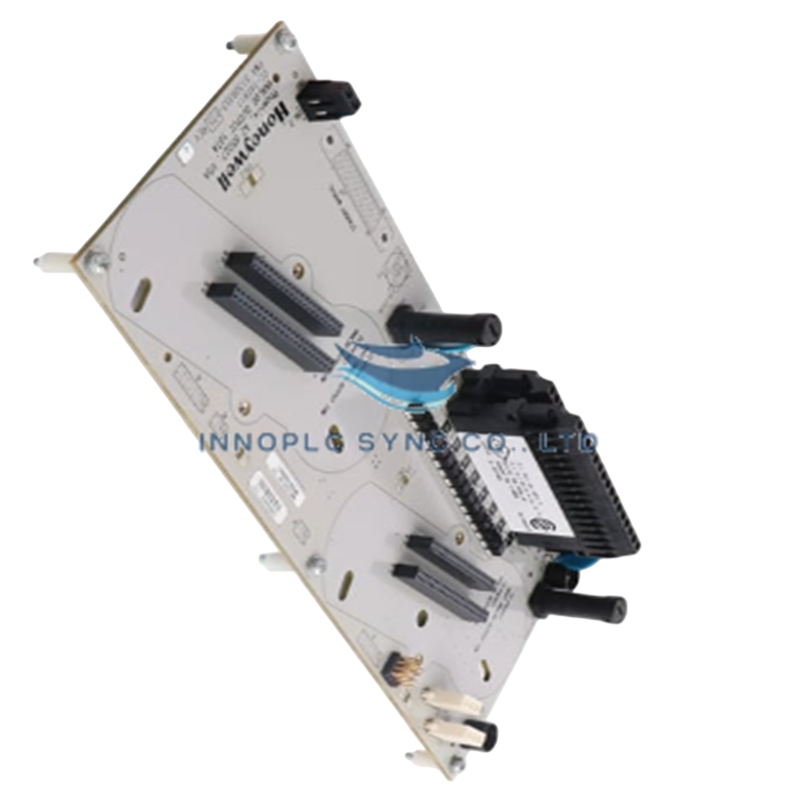

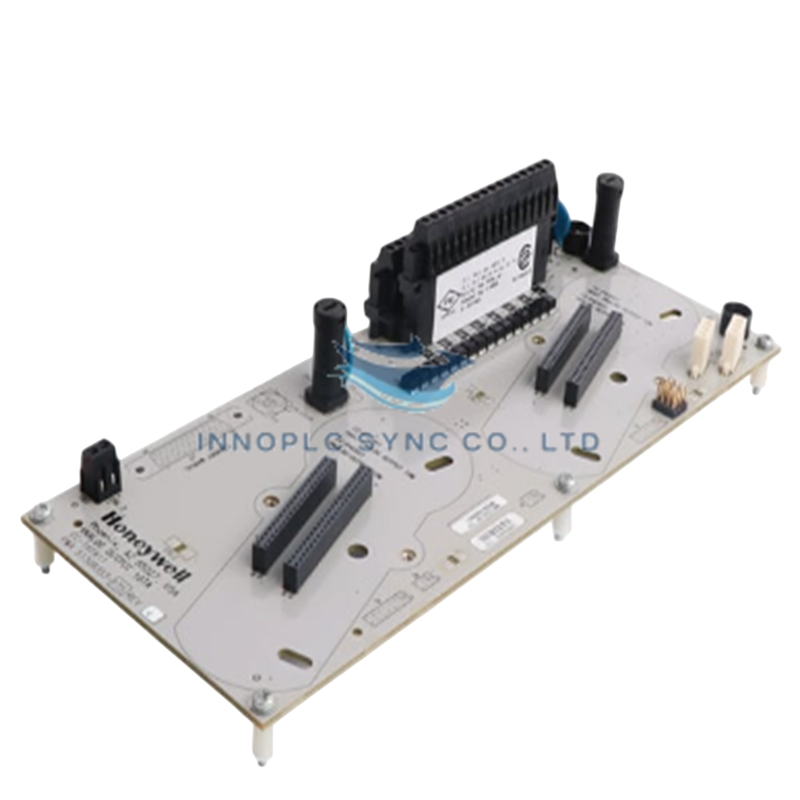

Rakitan Terminasi Input/Output Honeywell DC-TCF902 51307945-176
Dirancang untuk antarmuka sinyal analog dan terminasi kabel lapangan pada platform Honeywell Experion PKS, Honeywell DC-TCF902 51307945-176 (Rakitan Terminasi Input/Output DC-TCF902) menyediakan eksekusi fisik/elektrik secara langsung.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | DC-TCF902 |
| Nomor Suku Cadang | 51307945-176 |
| Merek | Honeywell |
| Jenis Modul | Rakitan Terminasi Input/Output (IOTA) |
| Asal | AS |
| Berat | 0.23 kg |
| Dimensi | 2.5 in x 4 in x 0.5 in |
| Suhu Pengoperasian | 0 deg C hingga +60 deg C |
| Konsumsi Daya | Didukung oleh backplane sistem |
| Pemrosesan Sinyal | Resolusi 12-bit |
| Akurasi Konversi | +/-0.5% |
| Reproduksibilitas | +/-0.01% |
Isolasi Antarsaluran dan Pengondisian Loop HART
Rakitan Honeywell DC-TCF902 51307945-176 mengintegrasikan jaringan isolasi antarsaluran berdensitas tinggi yang dirancang untuk meredam derau mode bersama dan mencegah crosstalk loop ground pada loop analog HART 4-20 mA yang sensitif. Sirkuit penyaring tertanam mempertahankan sinyal digital HART frequency-shift keying (FSK) berfrekuensi tinggi, sekaligus menjaga konversi tegangan DC yang presisi dan jalur impedansi rendah menuju pengendali backplane sistem.
Pertanyaan yang Sering Diajukan
T: Tindakan pencegahan apa yang harus dilakukan terkait isolasi daya selama pemasangan di lapangan? J: Pastikan catu daya dasar pembawa IOTA tidak bertegangan atau telah diverifikasi mendukung kemampuan hot-swap sesuai pedoman rekayasa loop setempat sebelum memasang modul, untuk mencegah transien listrik.
T: Bagaimana integritas sinyal dipertahankan pada loop analog yang terhubung ke rakitan ini? J: Drain pelindung setiap loop harus diterminasi ke terminal ground sasis yang telah ditentukan pada rakitan untuk mempertahankan jalur balik yang terisolasi secara galvanis dan menekan Interferensi Elektromagnetik (EMI) industri.
Pedoman Pemasangan di Lapangan
- Verifikasi status daya backplane sebelum menghubungkan kabel lapangan ke blok terminal.
- Kencangkan semua kabel pelindung lapangan ke bus pembumian yang telah ditentukan; hindari menyambungkan koneksi ground secara daisy-chain di antara saluran IOTA yang terpisah.
- Pertahankan radius tekuk minimum untuk konektor pita dan kabel lapangan multikonduktor di dalam enklosur guna menghindari tekanan pada konduktor.
- Pastikan suhu lingkungan kabinet tidak melebihi batas yang ditentukan dengan mempertahankan jalur aliran udara vertikal yang baik di sekitar rakitan rak.
