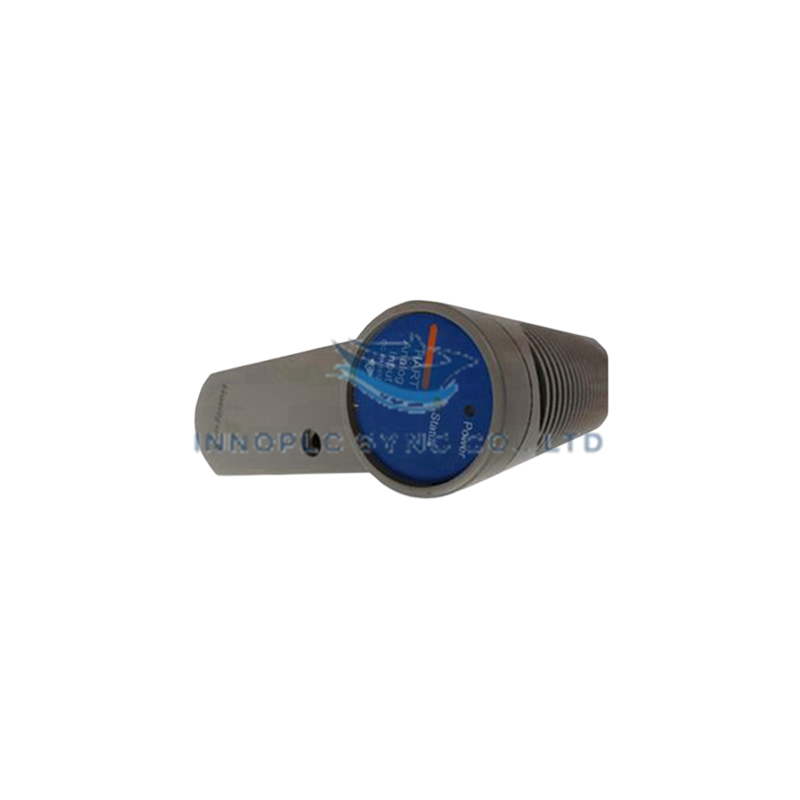

Modul Output Digital Honeywell CC-PDOB01 51405043-175
Honeywell CC-PDOB01 51405043-175, yang juga tercatat sebagai Modul Output Digital CC-PDOB01, berfungsi sebagai komponen perangkat keras khusus untuk switching sinyal 24 VDC dan pengaktifan perangkat lapangan dalam jaringan kontrol Honeywell C300 dan Experion PKS.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | CC-PDOB01 |
| Nomor Suku Cadang | 51405043-175 |
| Merek | Honeywell |
| Jenis Modul | Modul Output Digital |
| Asal | AS |
| Berat | 0.231 kg |
| Dimensi | 63.5 x 124.46 x 307.34 mm |
| Suhu Pengoperasian | 0 derajat C hingga +60 derajat C |
| Konsumsi Daya | Didukung oleh bidang belakang sistem |
| Saluran Output | 32 output digital |
| Tegangan Output | 24 VDC nominal (maks. 30 VDC) |
| Arus Beban | 0.5 A per saluran |
| Isolasi Galvanis | 1500 VAC RMS atau +/-1500 VDC |
| Waktu Switching | <=10 ms untuk penyalaan/pematian |
| Kebocoran Saat Mati | <=0.5 uA |
Isolasi Antarsaluran dan Switching Beban Solid-State
Dirancang dengan matriks output 32 saluran berdensitas tinggi, Honeywell CC-PDOB01 51405043-175 dilengkapi penghalang isolasi galvanis berkinerja tinggi dengan rating hingga 1500 VAC RMS. Sirkuit switching solid-state internal memberikan imunitas tinggi terhadap derau dan mencegah propagasi tegangan transien bidang belakang selama peristiwa switching beban induktif tinggi. Pengondisian output terintegrasi menekan arus kebocoran saat mati hingga <=0.5 uA, sehingga mencegah pengaktifan palsu pada relai lapangan berdaya rendah dan katup solenoid.
Pertanyaan yang Sering Diajukan
T: Protokol pembumian bus daya apa yang berlaku untuk catu daya lapangan 24 VDC yang memasok modul ini? J: Catu daya lapangan harus dihubungkan ke bus umum DC terisolasi khusus, untuk memastikan isolasi galvanis dari pembumian bidang belakang sistem dan mempertahankan ambang isolasi 1500 VAC RMS.
T: Bagaimana modul menangani tegangan flyback beban induktif pada solenoid lapangan? J: Meskipun sakelar solid-state internal menyediakan waktu switching yang cepat, perangkat lapangan induktif eksternal memerlukan dioda penekan flyback eksternal yang dipasang langsung melintang terminal beban untuk mencegah lonjakan tegangan induktif merusak saluran output.
Panduan Instalasi Lapangan
- Pastikan daya catu lapangan 24 VDC eksternal telah dimatikan sebelum memasukkan modul ke rakitan terminal I/O.
- Pastikan semua pelindung kabel lapangan dibumikan dengan benar pada bus penutup yang ditentukan dan tidak dirangkai secara daisy-chain di seluruh terminal saluran.
- Pastikan total beban arus per kelompok output tidak melebihi batas daya maksimum bidang belakang selama aktivasi saluran secara bersamaan.
- Sediakan jarak bebas yang memadai di atas dan di bawah rak modul untuk mendukung aliran udara vertikal dan pelepasan panas secara konveksi.
