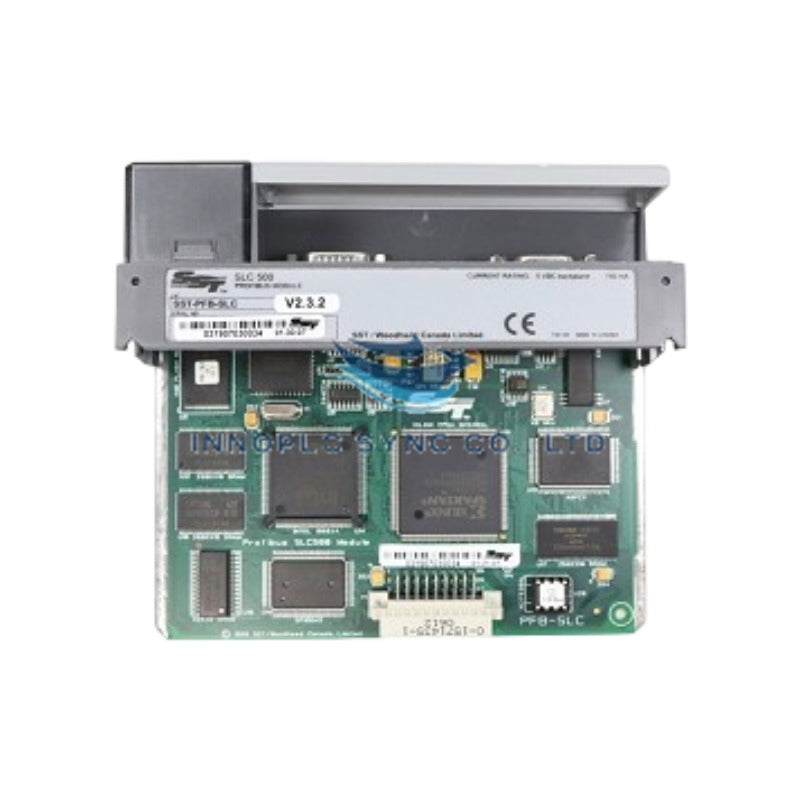

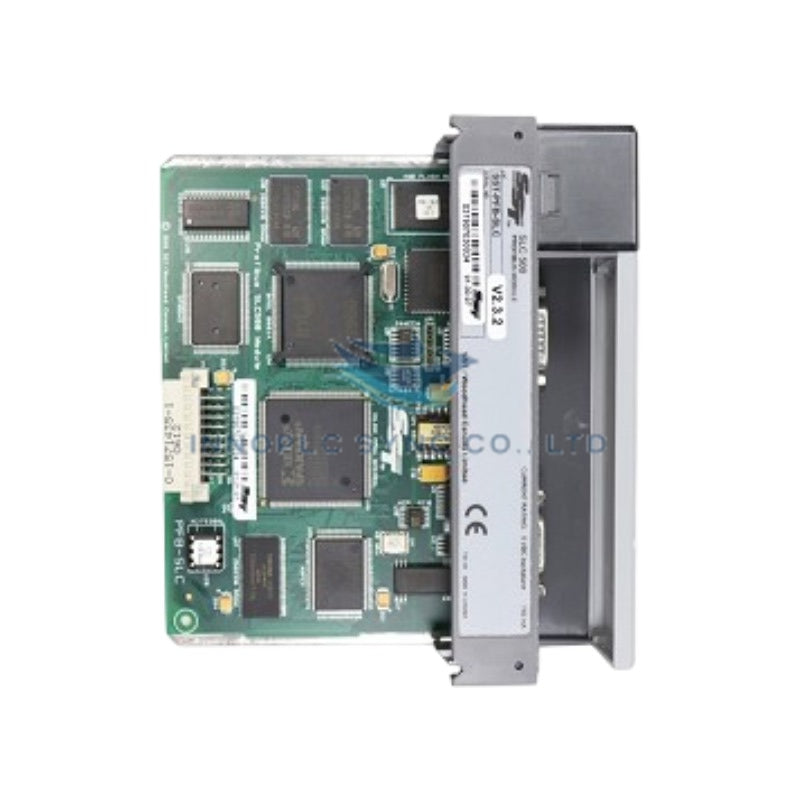

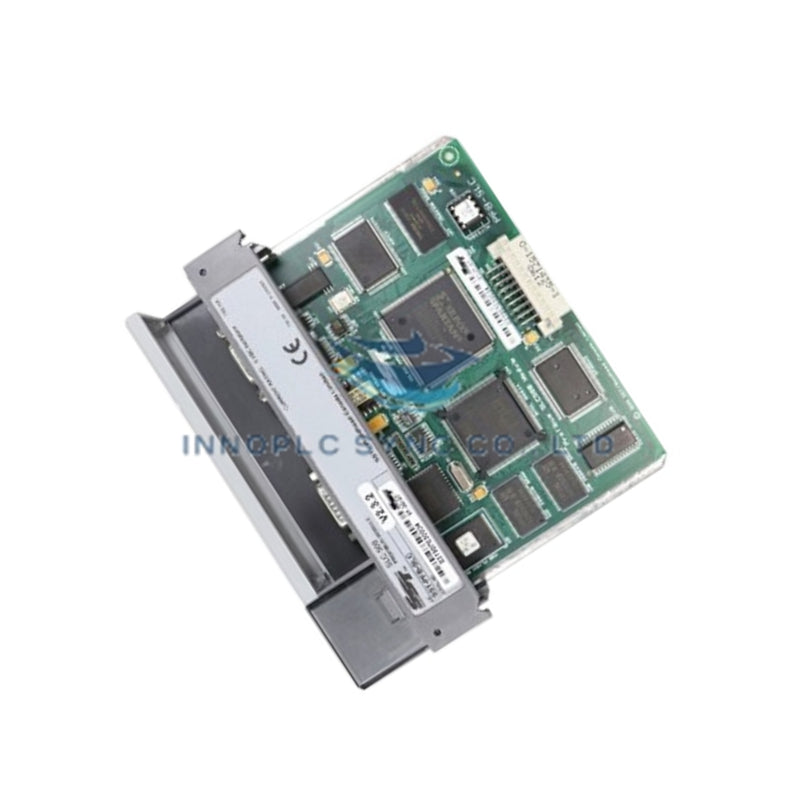

Modul Pemindai I/O Jarak Jauh DP Allen-Bradley SST-PFB-SLC
Dikonfigurasi untuk pemindaian jaringan PROFIBUS DP pada rak Allen-Bradley SLC 500, Allen-Bradley SST-PFB-SLC ( SST-PFB-SLC Modul Pemindai I/O Jarak Jauh PROFIBUS DP) menyediakan eksekusi fisik/elektris langsung.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | SST-PFB-SLC |
| Merek | Allen-Bradley |
| Asal | AS |
| Berat | 1,2 kg (Berat Pengiriman) |
| Dimensi | Form factor slot tunggal Allen-Bradley SLC 500 standar |
| Suhu Operasional | 0 hingga 60 derajat C |
| Konsumsi Daya | 3,75 W (5 VDC pada 750 mA) |
| Jenis Modul | Modul Pemindai I/O Jarak Jauh PROFIBUS DP |
| Sistem Host yang Kompatibel | Sasis Allen-Bradley SLC 500 |
| Antarmuka Jaringan | DB9 Female (RS-485 PROFIBUS DP) |
| Arus yang Ditarik dari Backplane | 750 mA pada 5 VDC |
Kecepatan Komunikasi Bus Backplane & Jaringan Deterministik
Kartu pemindai SST-PFB-SLC menangani pemetaan komunikasi berkecepatan tinggi antara perangkat lapangan PROFIBUS terdistribusi dan struktur memori internal prosesor pengendali SLC 500. Beroperasi langsung melalui backplane sasis lokal, mikroprosesor bawaan mengelola pertukaran I/O yang dikonfigurasi secara siklik, memastikan latensi kecepatan komunikasi bus backplane yang minimal serta mempertahankan skalabilitas kepadatan I/O yang tinggi. Modul ini menangani pembuatan paket PROFIBUS yang kompleks dan negosiasi laju baud hingga 12 Mbps, sehingga melindungi siklus eksekusi CPU prosesor host sekaligus mempertahankan pembaruan data fieldbus yang deterministik.
Pertanyaan yang Sering Diajukan
T: Apa persyaratan catu daya backplane untuk memasang SST-PFB-SLC pada rak SLC 500?
J: SST-PFB-SLC menarik arus 750 mA langsung dari bus daya backplane 5 VDC. Pastikan konsumsi arus total sasis tetap berada dalam batas keluaran yang ditetapkan oleh catu daya SLC.
T: Apakah kabel jaringan PROFIBUS DB9 dapat disambungkan atau dilepas saat modul beroperasi?
J: Meskipun sinyal RS-485 bersifat diferensial, menyambungkan atau melepas konektor DB9 selama komunikasi aktif dapat menimbulkan derau transien atau mengganggu kontinuitas segmen jaringan; pemasangan modul ke backplane SLC sendiri memerlukan rak benar-benar dimatikan dan tidak bertegangan.
Panduan Pemasangan di Lapangan
- Matikan sepenuhnya sasis SLC 500 host sebelum memasang modul ke slot rak I/O yang dituju.
- Sejajarkan tepi papan sirkuit tercetak dengan pemandu kartu sasis, lalu dorong modul dengan kuat ke konektor backplane hingga terpasang sepenuhnya.
- Sambungkan kabel jaringan PROFIBUS DB9 ke konektor panel depan, dan pastikan sekrup pengunci terminal dikencangkan untuk mencegah pelepasan mekanis.
- Pastikan resistor terminasi bus diaktifkan pada kedua ujung fisik segmen kabel RS-485 PROFIBUS.
- Hubungkan pelindung kabel secara keseluruhan ke batang pembumian protektif kabinet menggunakan klem bonding berimpedansi rendah segera setelah kabel memasuki enklosur.
