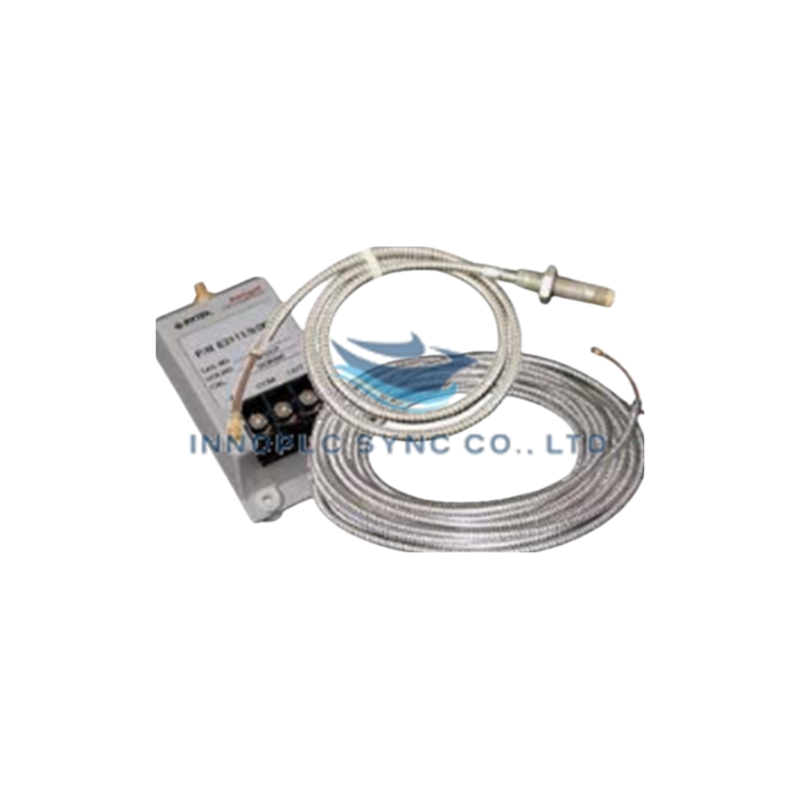

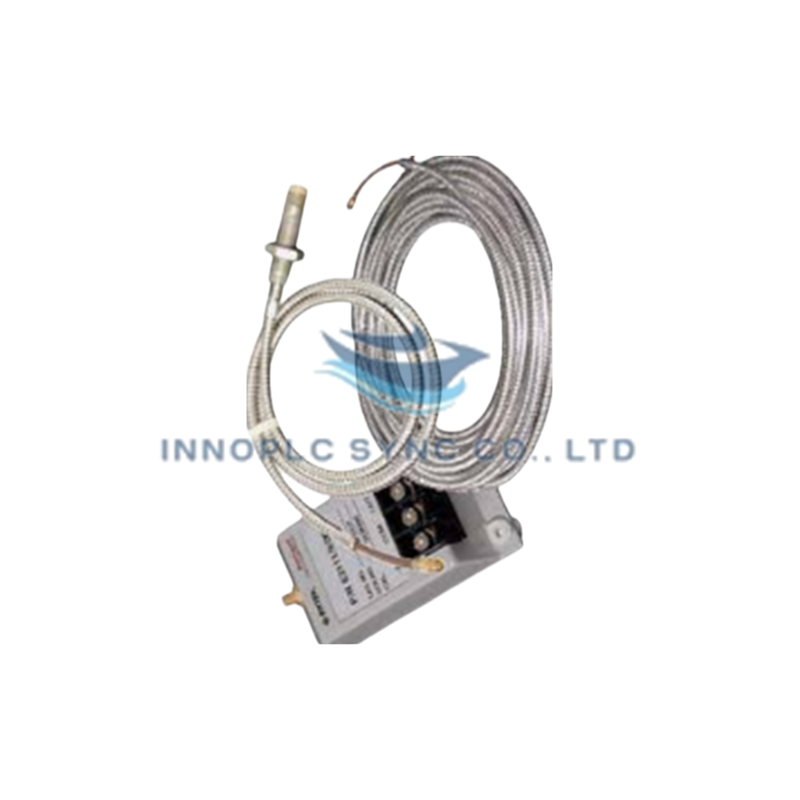

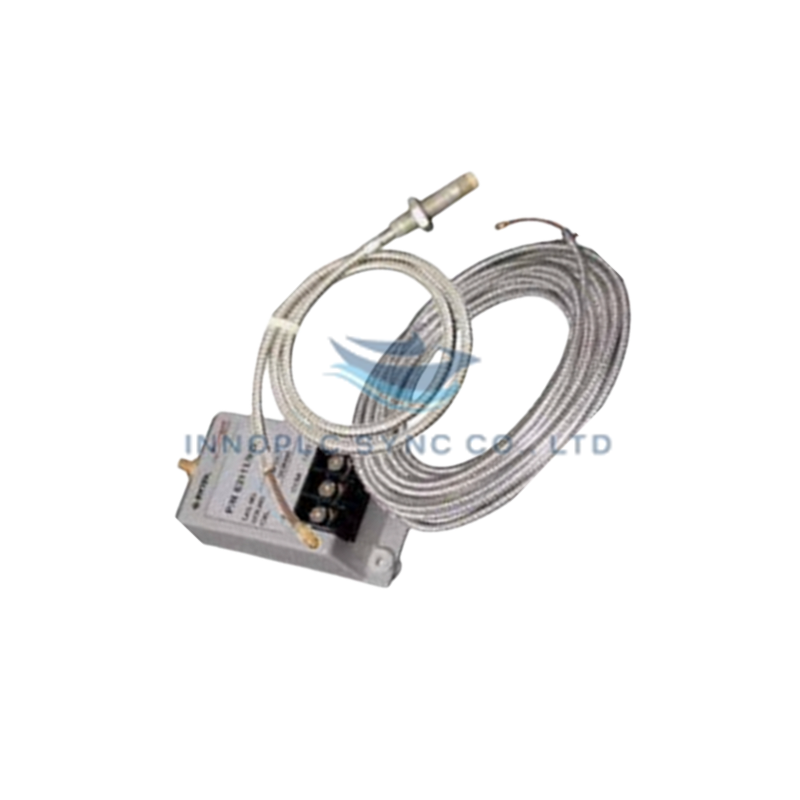

Probe Arus Eddy Seri Allen-Bradley EK-2110-30-05-1-10
Dirancang untuk pemantauan getaran poros dan posisi rotor tanpa kontak pada platform pemantauan mesin seri 2100, Allen-Bradley EK-2110-30-05-1-10 (Probe Perpindahan Arus Eddy EK-2110) menyediakan implementasi fisik/elektrik langsung.
Rincian Sufiks & Matriks Model
Struktur nomor katalog untuk seri EK-2110 mengidentifikasi konstruksi fisik utama dan parameter kabel listrik:
- EK-2110 : Keluarga dasar probe perpindahan arus eddy seri 2100.
- 30 : Konfigurasi bodi dengan diameter ujung probe 30 mm.
- 05 : Integrasi kabel ekstensi dengan panjang total 5 m.
- 1 : Bagian kabel berpelindung terintegrasi sepanjang 1 m untuk perlindungan mekanis.
- 10 : Kode opsi ulir/pemasangan standar dalam matriks seri 2100.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | EK-2110-30-05-1-10 |
| Merek | Allen-Bradley |
| Asal | AS |
| Berat | 0,35 kg |
| Dimensi | 63,5 mm x 88,9 mm x 12,7 mm |
| Suhu Pengoperasian | -20 hingga 80 derajat C |
| Konsumsi Daya | Transduser pasif (ditenagai melalui modul driver seri 2100) |
| Jenis Produk | Sensor Proksimitas |
| Seri Sistem | Seri Pemantauan Kondisi 2100 |
| Prinsip Pengukuran | Pendeteksian arus eddy tanpa kontak |
| Variabel yang Diukur | Getaran poros, perpindahan aksial, posisi rotor |
| Diameter Ujung Probe | 30 mm |
| Jenis Rumah | Bodi sensor silinder berulir |
| Kabel Ekstensi | Panjang keseluruhan 5 m |
| Kabel Berpelindung | Bagian fleksibel berpelindung terintegrasi sepanjang 1 m |
Kecepatan Komunikasi Bus Backplane & Integrasi Jaringan
Dalam sistem pemantauan mesin berkecepatan tinggi, transduser EK-2110 terhubung langsung ke perangkat keras driver dan prosesor seri 2100 untuk mempertahankan kecepatan komunikasi bus backplane serta pengondisian sinyal analog secara waktu nyata. Modul driver mengubah skala medan RF frekuensi tinggi yang dihasilkan pada ujung probe 30 mm menjadi tegangan terkalibrasi yang proporsional dengan celah fisik. Dengan memindahkan proses linearisasi sinyal analog dari lapisan pengontrol, sistem mempertahankan latensi rendah dan kompatibilitas flash firmware di seluruh backplane rak lokal, sehingga memungkinkan penskalaan kepadatan I/O yang deterministik serta respons cepat untuk eksekusi kontinu loop perlindungan mesin API 670.
Pertanyaan Umum
T: Bagaimana tegangan celah fisik dikalibrasi selama pemasangan mekanis?
J: Sesuaikan keterlibatan ulir mekanis hingga tegangan celah DC yang diukur pada terminal keluaran driver menunjukkan tegangan target yang ditentukan oleh kurva kalibrasi driver (biasanya -10 VDC pada rentang tengah), sebelum mengencangkan mur pengunci pemasangan.
T: Dapatkah kabel sepanjang 5 m dipendekkan atau disambung di lapangan?
J: Tidak. Memotong atau menyambung kabel ekstensi maupun kabel berpelindung akan mengubah induktansi dan kapasitansi total sistem, sehingga memvalidasi skala kalibrasi driver dan merusak akurasi pengukuran getaran.
Panduan Pemasangan di Lapangan
- Periksa ujung probe 30 mm dan bodi berulir dari kotoran, serbuk logam, atau kerusakan mekanis sebelum memasukkannya ke braket pemasangan atau rumah bantalan.
- Putar bodi sensor ke dalam lubang pemasangan hingga celah fisik sesuai dengan keluaran tegangan DC skala tengah yang diperlukan pada unit driver.
- Kencangkan mur pengunci bodi probe untuk mengamankan rakitan sensor dari getaran struktur beramplitudo tinggi.
- Rutekan bagian kabel berpelindung sepanjang 1 m menjauhi tepi penutup yang tajam dan hindari melebihi radius tekuk minimum kabel.
- Hubungkan pelindung kabel ekstensi 5 m langsung ke terminal ground instrumentasi khusus di sisi panel monitor untuk mencegah loop ground dan interferensi silang RF.
