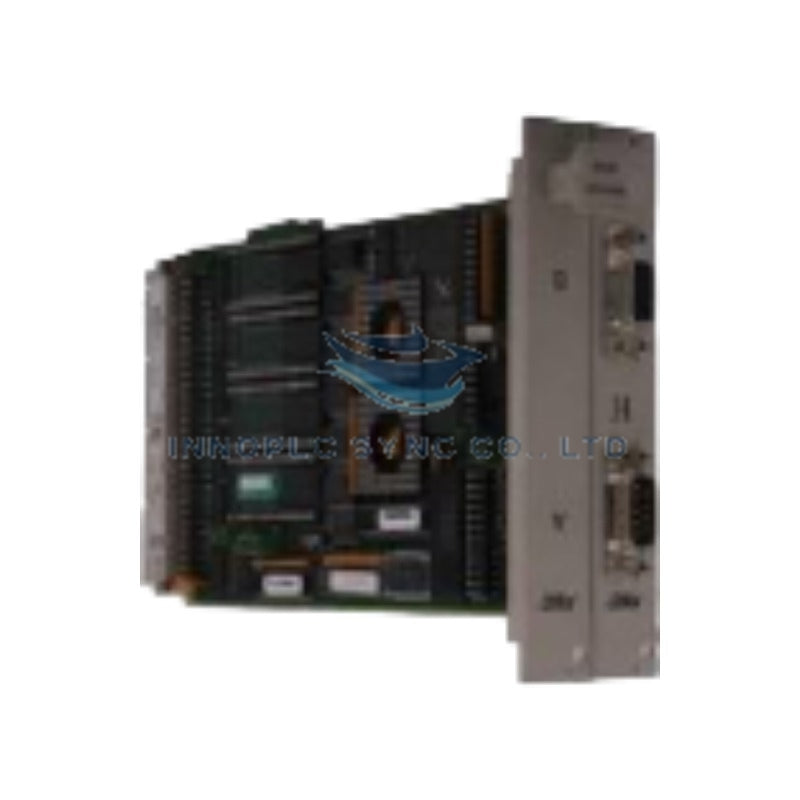

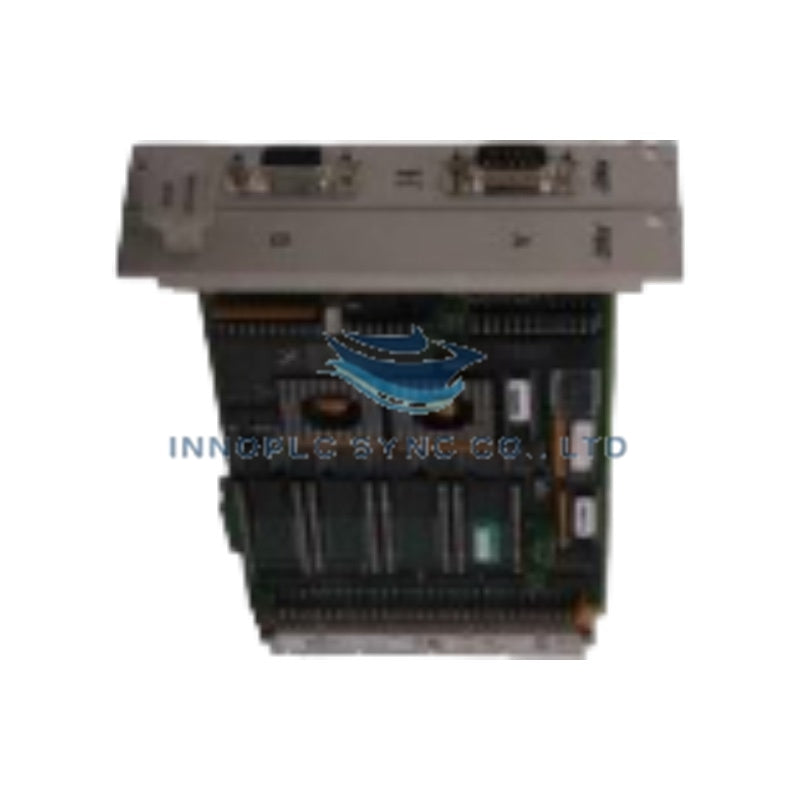

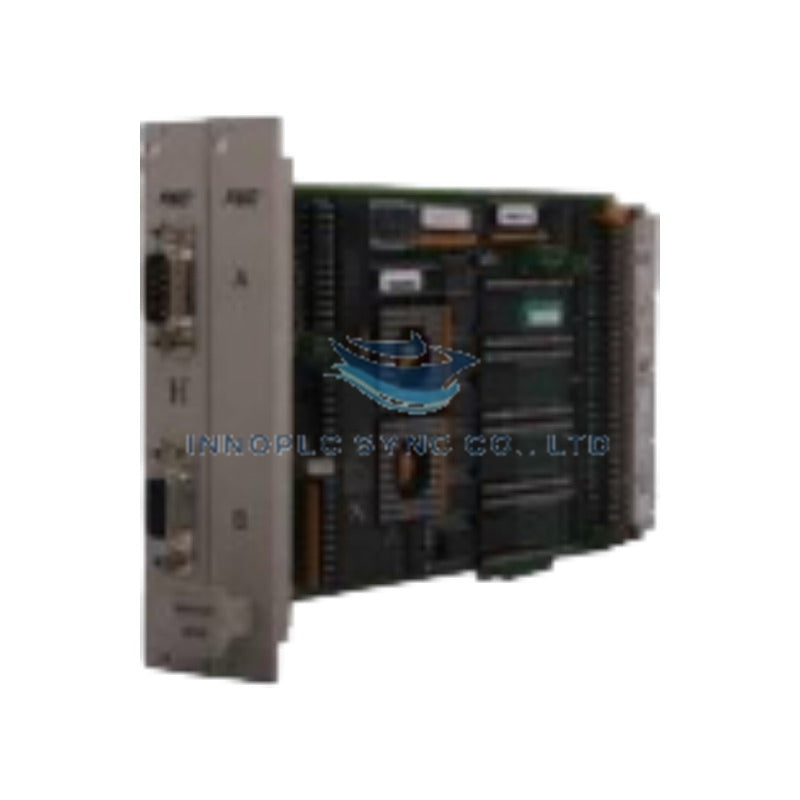

Modul PLC ControlLogix Allen-Bradley E2108/150/00/1/1
Allen-Bradley E2108/150/00/1/1, yang juga dikatalogkan sebagai Modul PLC E2108, berfungsi sebagai komponen perangkat keras khusus untuk pemrosesan sinyal analog dan digital berdensitas tinggi dalam platform Allen-Bradley ControlLogix.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | E2108/150/00/1/1 (1756-E2108/150/00/1/1) |
| Merek | Allen-Bradley |
| Asal | AS |
| Berat | 0,54 kg |
| Dimensi | 146 mm x 89 mm x 57 mm |
| Suhu Operasional | -20 hingga 60 derajat C |
| Konsumsi Daya | Beban backplane sasis dengan konsumsi daya rendah |
| Jenis Produk | Modul PLC |
| Platform Sistem | Sistem Otomasi ControlLogix |
| Resolusi Konversi | Konversi sinyal 16-bit |
| Laju Pembaruan Maksimum | Hingga 2,5 kHz |
| Imunitas terhadap Derau | Perlindungan pelindung EMI/RFI terpasang |
Kecepatan Komunikasi Bus Backplane & Jaringan Deterministik
Modul E2108/150/00/1/1 berantarmuka melalui bus backplane ControlLogix 1756 untuk memastikan transfer data I/O siklik yang cepat dan eksekusi dengan latensi rendah. Dengan laju pembaruan hingga 2,5 kHz dan resolusi konversi analog 16-bit, perangkat keras ini mempertahankan kecepatan komunikasi bus backplane dan kompatibilitas flash firmware selama akuisisi data multisaluran. Desain modul ini memungkinkan penskalaan kepadatan I/O dan sinkronisasi jaringan EtherNet/IP deterministik, sekaligus mengalihkan pemrosesan penyaringan sinyal dan konversi analog-ke-digital dari pengendali CPU ControlLogix utama.
Pertanyaan yang Sering Diajukan
T: Seri sasis apa yang kompatibel dengan modul E2108/150/00/1/1?
J: Modul ini dirancang khusus untuk dipasang pada slot sasis I/O Allen-Bradley ControlLogix 1756 standar.
T: Berapa laju pembaruan maksimum yang didukung konverter terpasang?
J: Sirkuit pemrosesan sinyal terpasang mendukung akuisisi dinamis berkecepatan tinggi dengan laju pembaruan maksimum hingga 2,5 kHz pada saluran yang dikonfigurasi.
Panduan Pemasangan di Lapangan
- Matikan daya backplane sasis ControlLogix yang dituju sebelum memasukkan atau melepaskan modul I/O dari slot rak.
- Sejajarkan papan sirkuit modul dengan pemandu kartu sasis bagian atas dan bawah, lalu geser unit ke dalam hingga tab pengunci terpasang pada tempatnya.
- Sambungkan sinyal lapangan menggunakan pasangan kabel berpilin dan berpelindung untuk mempertahankan akurasi sinyal 16-bit serta menekan derau EMI/RFI eksternal.
- Hubungkan pelindung kabel secara keseluruhan ke rel pembumian pelindung kabinet pada satu ujung saja untuk mencegah loop derau di antara pembumian sinyal.
- Pastikan suhu operasional lingkungan kabinet tetap antara -20 derajat C dan 60 derajat C untuk memastikan pengoperasian modul yang berkelanjutan tanpa penurunan kinerja.
