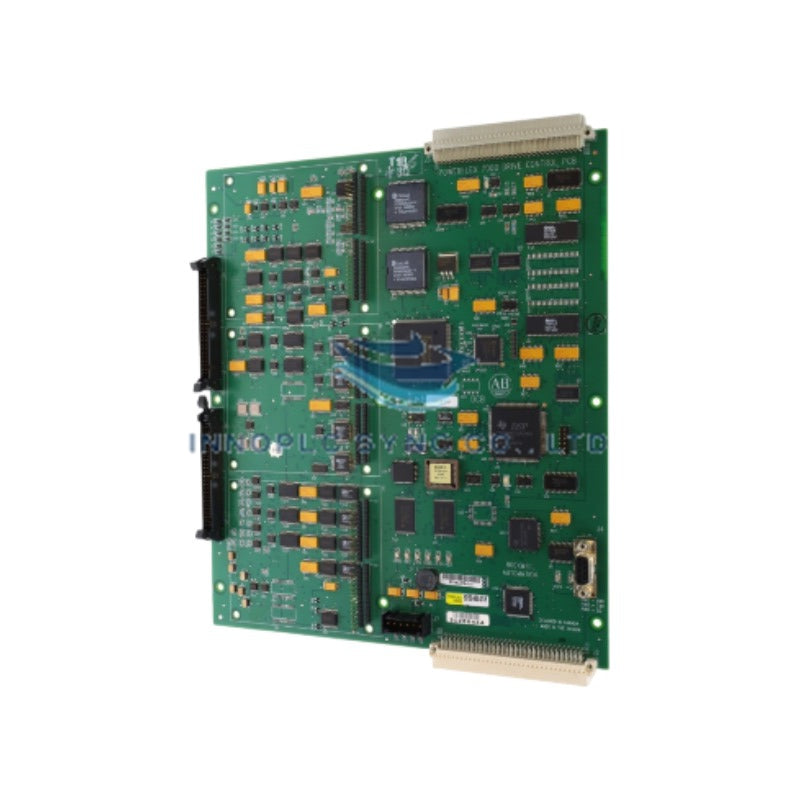

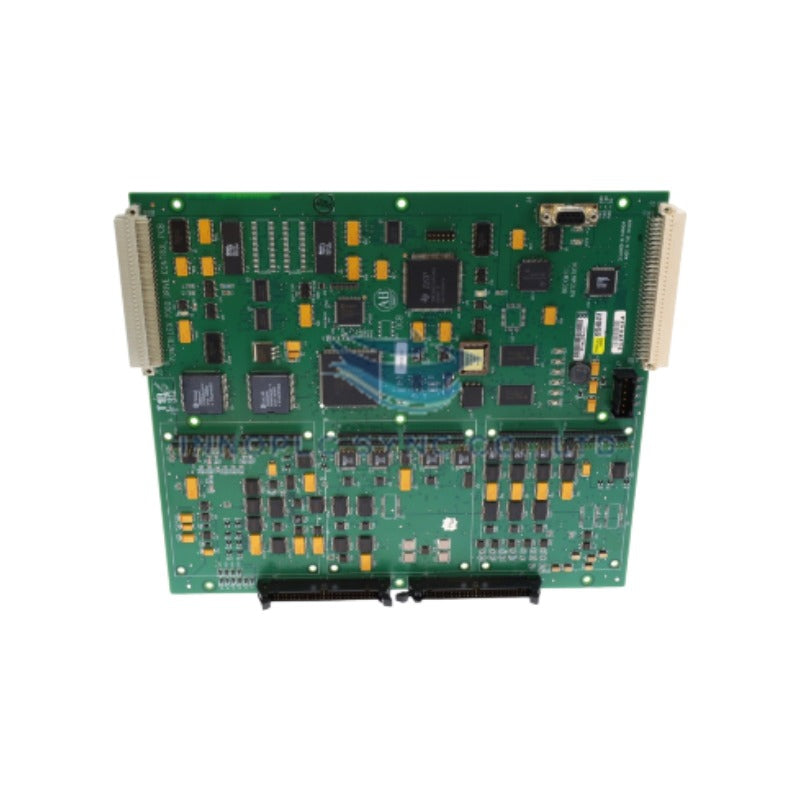

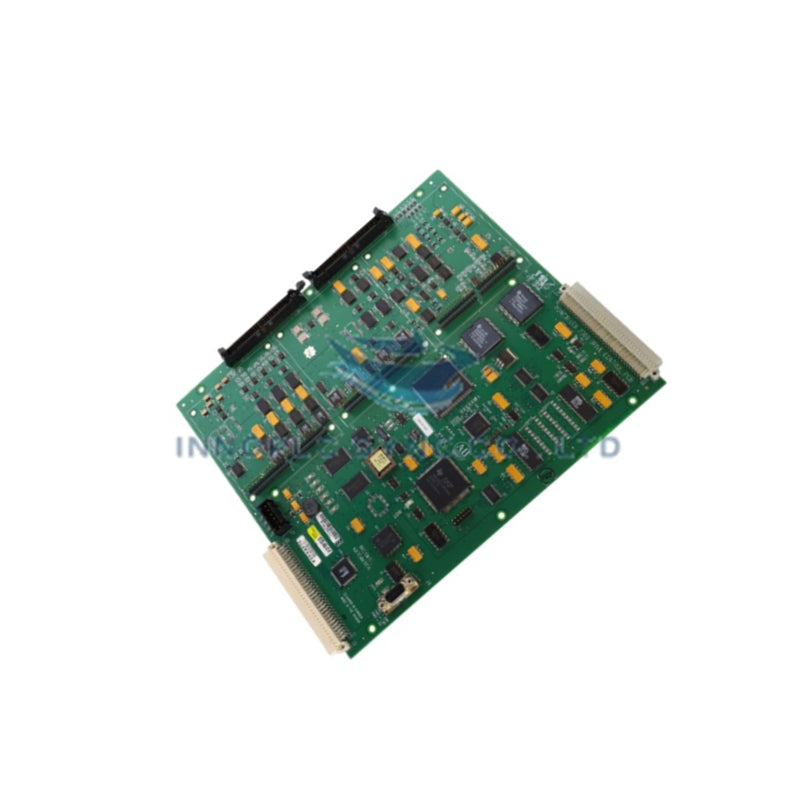

Modul Input Allen-Bradley 80190-380-01-R
Dirancang untuk pengondisian sinyal digital dan akuisisi sinyal fisik langsung dalam sasis kontrol PLC Allen-Bradley, Allen-Bradley 80190-380-01-R ( 80190-380-01-R Modul Input Digital) menyediakan eksekusi fisik/elektrik langsung. Perangkat keras ini memproses penutupan kontak lapangan dan menyearahkan jalur input diskret melalui 8 kanal terisolasi, mengubah status tegangan lapangan menjadi sinyal logika backplane internal.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | 80190-380-01-R |
| Merek | Allen-Bradley |
| Asal | USA |
| Berat | 0,51 lbs (0,23 kg) |
| Dimensi | 120 mm x 70 mm x 45 mm |
| Suhu Operasi | 0 hingga +60 derajat C |
| Konsumsi Daya | 24 VDC nominal |
| Jenis Input | Input Digital / Papan Penyearah |
| Jumlah Kanal | 8 Kanal |
| Konsumsi Arus | 5 mA per kanal |
Latensi Bus Backplane & Penskalaan Kepadatan I/O
Papan sirkuit cetak Allen-Bradley 80190-380-01-R mengintegrasikan antarmuka komunikasi bus berkecepatan tinggi yang dirancang untuk meminimalkan latensi selama siklus pemindaian I/O berkepadatan tinggi. Sirkuit penyearah sinyal onboard memastikan isolasi optik dan penyaringan cepat pada input lapangan diskret 24 VDC, menstabilkan transien berkecepatan tinggi sebelum menetapkan perubahan status ke memori backplane pengontrol. Geometri jalur sirkuit dan penempatan komponennya mendukung eksekusi pemindaian deterministik, sehingga mencegah jitter logika selama pergantian status kanal secara simultan di seluruh topologi jaringan industri EtherNet/IP atau backplane.
Pertanyaan yang Sering Diajukan
T: Berapa beban arus input per kanal untuk modul 80190-380-01-R?
J: Setiap kanal diskret mengonsumsi arus nominal 5 mA pada 24 VDC, menyediakan beban yang memadai untuk mengaktifkan kontak kering sekaligus mempertahankan disipasi termal rendah di seluruh papan.
T: Apakah papan ini dapat diganti saat rak sistem sedang menyala?
J: Tidak, daya ke backplane rak dan terminal kabel lapangan harus diisolasi sebelum pemasangan atau pelepasan untuk mencegah kerusakan pada konektor tepi dan penyearah tegangan onboard.
T: Apa saja persyaratan pemasangan struktural utama untuk modul ini?
J: Papan dipasang ke slot khusus dalam sasis rak PLC yang kompatibel, lalu dikencangkan menggunakan rel pemandu kartu standar untuk mempertahankan keselarasan pin backplane.
Panduan Pemasangan Lapangan
- Matikan Sistem: Putuskan energi seluruh kabel lapangan 24 VDC dan sumber daya backplane rak sebelum memasang atau melepas rakitan papan sirkuit.
- Tindakan Pencegahan ESD: Kenakan gelang tangan antistatis yang dihubungkan ke rangka sasis sebelum menangani PCB untuk melindungi komponen semikonduktor onboard dari pelepasan muatan statis.
- Keselarasan Pemandu Kartu: Sejajarkan tepi papan sirkuit cetak dengan pemandu kartu slot sasis, lalu geser modul dengan kuat hingga konektor tepi belakang terpasang sepenuhnya ke soket backplane.
- Pembumian dan Pelindung: Pastikan semua pelindung kabel input lapangan dihubungkan ke satu titik terminal pembumian pada rangka sasis untuk menekan derau listrik berfrekuensi tinggi.
- Pemeriksaan Pengkabelan: Verifikasi polaritas kontak lapangan dan pastikan torsi blok terminal memenuhi spesifikasi standar selubung industri sebelum daya dialirkan kembali.
