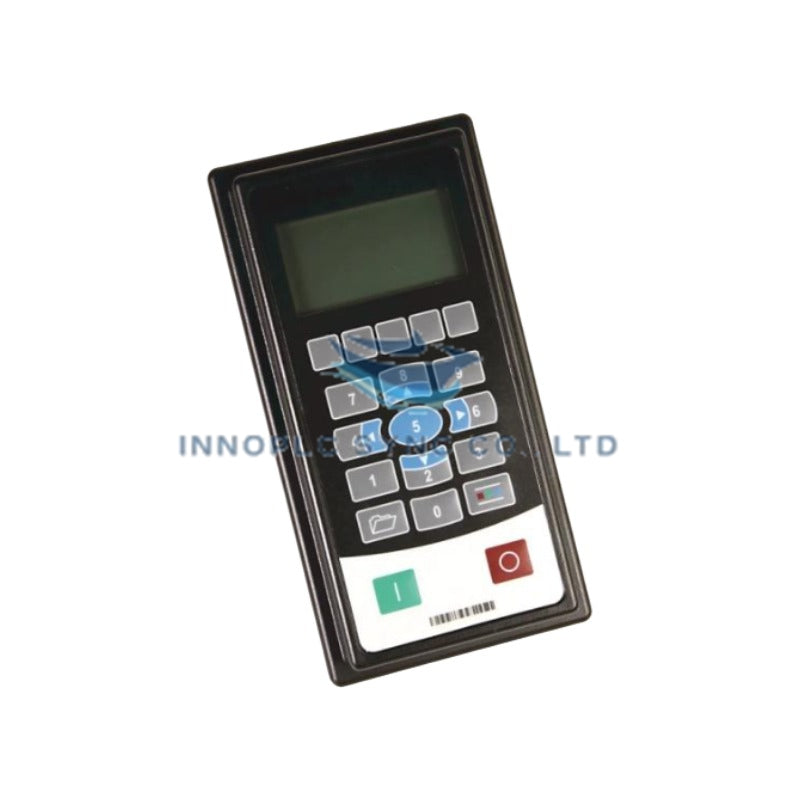

Modul Antarmuka Manusia Allen-Bradley 20-HIM-C3S
Allen-Bradley 20-HIM-C3S, yang juga tercatat sebagai Modul Antarmuka Manusia 20-HIM-C3S, berfungsi sebagai komponen perangkat keras khusus untuk konfigurasi parameter drive dan pemantauan operasional secara real-time pada platform PowerFlex 700.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | 20-HIM-C3S |
| Merek | Allen-Bradley |
| Asal | AS |
| Berat | 1,00 lbs (0,45 kg) |
| Dimensi | Jejak pemasangan panel jarak jauh PowerFlex standar |
| Suhu Operasi | -10 deg C hingga 50 deg C |
| Konsumsi Daya | 12 VDC melalui backplane drive host, 140 mA |
| Jenis Keypad | Keypad numerik lengkap |
| Jenis Layar | Layar LCD |
| Protokol Antarmuka | Drive Peripheral Interface (DPI) |
| Kecepatan Transfer Data | 125 Kbps atau 500 Kbps |
| Perlindungan terhadap Masuknya Benda Asing | IP66 / NEMA 4X / NEMA 12 |
| Gaya Pemasangan | Pemasangan panel jarak jauh |
| Suhu Penyimpanan | -40 deg C hingga 85 deg C |
| Batas Getaran | 5 G @ 5 Hz hingga 2 kHz (Non-Op) |
Backplane Jaringan Deterministik dan Kinerja Antarmuka
Beroperasi melalui protokol Drive Peripheral Interface (DPI), modul ini mempertahankan transfer data serial deterministik dengan kecepatan hingga 500 Kbps. Isolasi kanal fisik mencegah loop arde dan derau inverter frekuensi tinggi pada backplane drive host merambat ke logika keypad operator. Sinkronisasi paket berkecepatan tinggi memastikan pembaruan real-time pada register status drive, diagnosis gangguan, dan perubahan referensi kecepatan tanpa menimbulkan penundaan pemrosesan pada loop kontrol drive utama.
Pertanyaan yang Sering Diajukan
T: Kecepatan transfer data apa yang didukung melalui koneksi DPI?
J: Antarmuka DPI secara otomatis menegosiasikan kecepatan komunikasi 125 Kbps atau 500 Kbps, bergantung pada konfigurasi backplane drive host.
T: Apakah 20-HIM-C3S dapat dipasang pada pintu enclosure di lingkungan luar ruangan atau yang menggunakan pencucian bertekanan?
J: Ya, jika dipasang dengan rakitan gasket bezel yang sesuai, modul ini mempertahankan peringkat IP66 dan NEMA 4X/12 terhadap masuknya debu, minyak, dan semprotan air langsung.
T: Bagaimana daya operasi utama disalurkan ke modul antarmuka manusia?
J: Modul ini mengambil arus operasi sebesar 140 mA @ 12 VDC langsung dari backplane drive PowerFlex host melalui antarmuka kabel DPI.
Pedoman Pemasangan di Lapangan
Siapkan bukaan enclosure yang bersih dan bebas gerinda, lalu kencangkan bezel pemasangan jarak jauh menggunakan perangkat keras yang disediakan. Pastikan gasket penyegel sintetis terkompresi sepenuhnya pada pelat pintu untuk mempertahankan peringkat enclosure IP66 / NEMA 4X. Rutekan kabel komunikasi DPI melalui baki kabel tegangan rendah khusus, dengan jarak minimum 100 mm dari jalur masuk AC tegangan tinggi dan kabel daya motor untuk menghindari interferensi elektromagnetik. Hubungkan tali pembumian panel langsung ke batang pembumian rangka enclosure.
