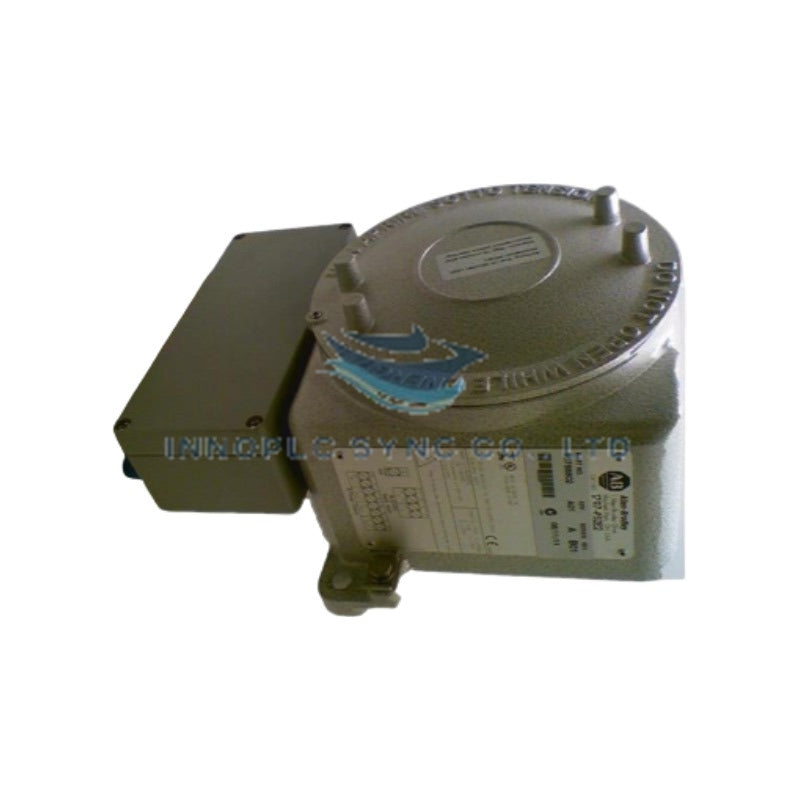

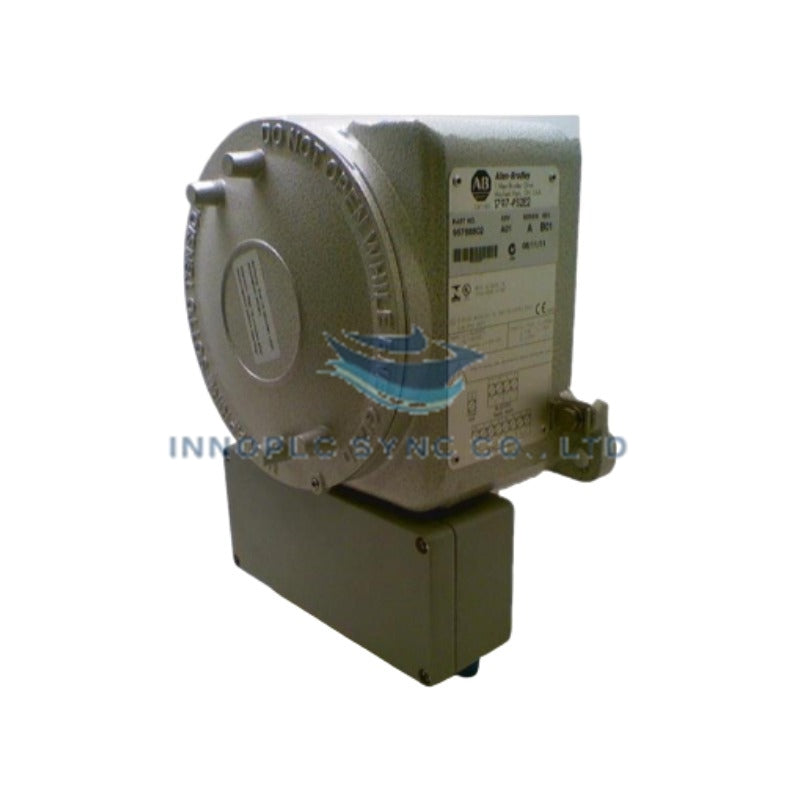

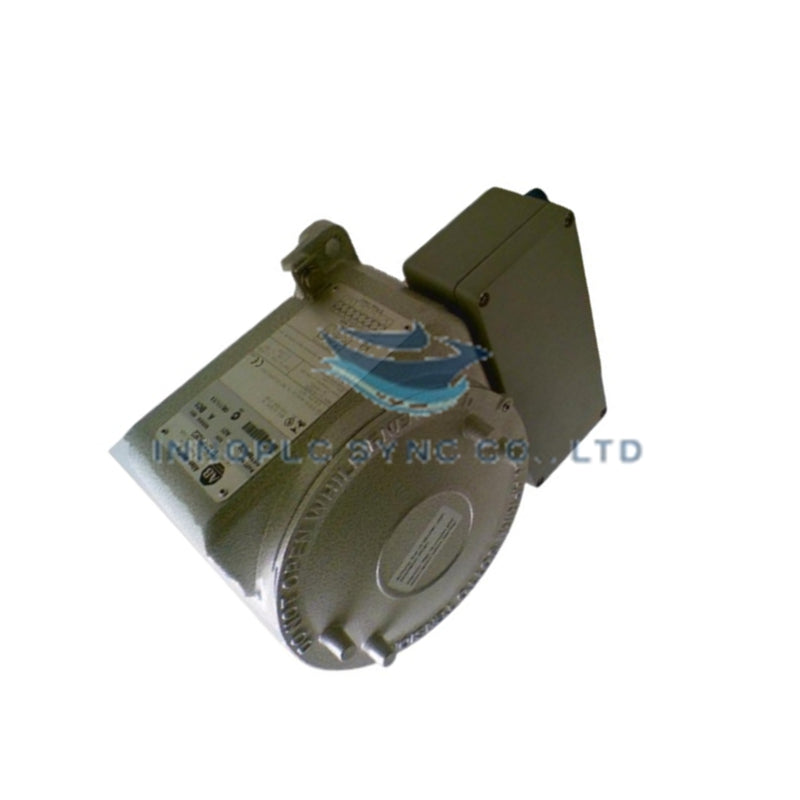

Modul Catu Daya PLC Allen-Bradley 1797-PS2E2
Allen-Bradley 1797-PS2E2, yang juga tercatat sebagai Catu Daya Keselamatan Intrinsik 1797-PS2E2, berfungsi sebagai komponen perangkat keras khusus untuk mengubah daya lapangan non-incendive menjadi daya bus yang aman secara intrinsik dalam arsitektur backplane FLEX Ex I/O.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | 1797-PS2E2 |
| Merek | Allen-Bradley |
| Asal | AS |
| Berat | 11.99 lbs |
| Dimensi | Jejak enclosure tahan api/tahan ledakan FLEX Ex standar |
| Suhu Operasi | -20 deg C hingga 70 deg C |
| Konsumsi Daya | Rentang input 18-32 VDC, konsumsi arus maksimum 1.6 A |
| Perlindungan Output | Batas output Aman Secara Intrinsik (Ex i) |
| Sertifikasi | Bersertifikasi ATEX untuk atmosfer eksplosif |
| Jenis Koneksi | Koneksi blok terminal IS |
| Dukungan Bus | Penyaluran daya backplane FLEX Ex |
Backplane Jaringan Deterministik dan Kinerja Antarmuka
Dirancang untuk menyalurkan daya yang terisolasi secara galvanis ke titik I/O di area berbahaya, modul catu daya ini mengubah input bulk standar 18-32 VDC menjadi rel output dengan batas energi untuk bus komunikasi backplane. Jaringan Zener pembatas arus terintegrasi dan sirkuit crowbar yang bekerja cepat mencegah propagasi gangguan listrik mencapai modul I/O hilir dan perangkat lapangan dengan keselamatan intrinsik. Filter penolakan derau tinggi menekan ripple switching dan transien mode bersama, sehingga memastikan konversi sinyal deterministik dan kestabilan bus backplane dalam instalasi lokasi berbahaya dengan kepadatan tinggi.
Pertanyaan yang Sering Diajukan
T: Apakah 1797-PS2E2 dapat memasok daya langsung ke modul FLEX I/O standar non-IS?
J: Tidak, 1797-PS2E2 dirancang khusus dengan parameter pembatas tegangan dan arus yang aman secara intrinsik untuk digunakan secara eksklusif dengan modul FLEX Ex (seri 1797) di lokasi berbahaya.
T: Bagaimana isolasi galvanis dipertahankan antara input daya dan bus output IS?
J: Transformator isolasi multitingkat internal dan isolator optik memisahkan input daya lapangan 18-32 VDC dari terminal output IS dengan batas energi, sehingga mencegah arus loop gangguan tanah.
T: Apakah modul ini mendukung hot-swapping di lingkungan ATEX Zona 1 / Zona 2?
J: Hot-swapping harus sepenuhnya mematuhi izin kerja area berbahaya yang berlaku di lokasi; namun, sirkuit IS internal memungkinkan pemasangan dan pelepasan modul bertegangan tanpa risiko penyalaan termal.
Panduan Instalasi Lapangan
Pasang unit dengan kuat pada pelat belakang enclosure yang kaku atau struktur rel DIN tugas berat untuk menopang massa fisiknya sebesar 11.99 lbs. Pastikan kabel input utama (18-32 VDC) dipisahkan secara fisik dari kabel lapangan output yang aman secara intrinsik dengan jarak bebas minimum 50 mm atau menggunakan penghalang logam yang ditanahkan sesuai standar pengkabelan lokasi berbahaya NEC/IECEx. Pastikan lug pembumian earth pelindung (PE) terhubung langsung ke bus ground kabinet utama menggunakan konduktor berimpedansi rendah untuk menjamin penekanan tegangan surja dan pembumian keselamatan intrinsik yang tepat.
