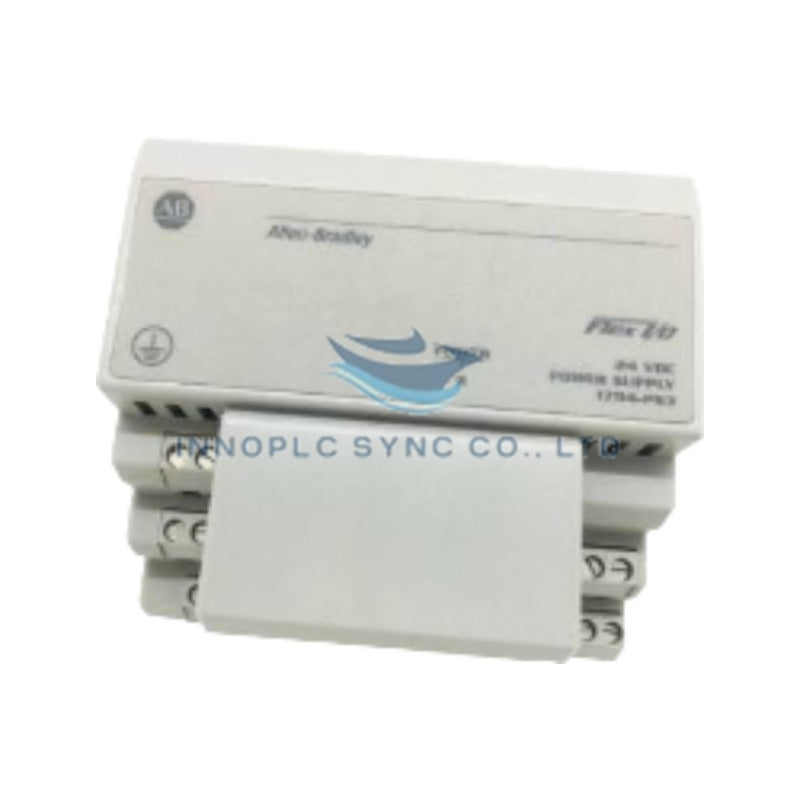

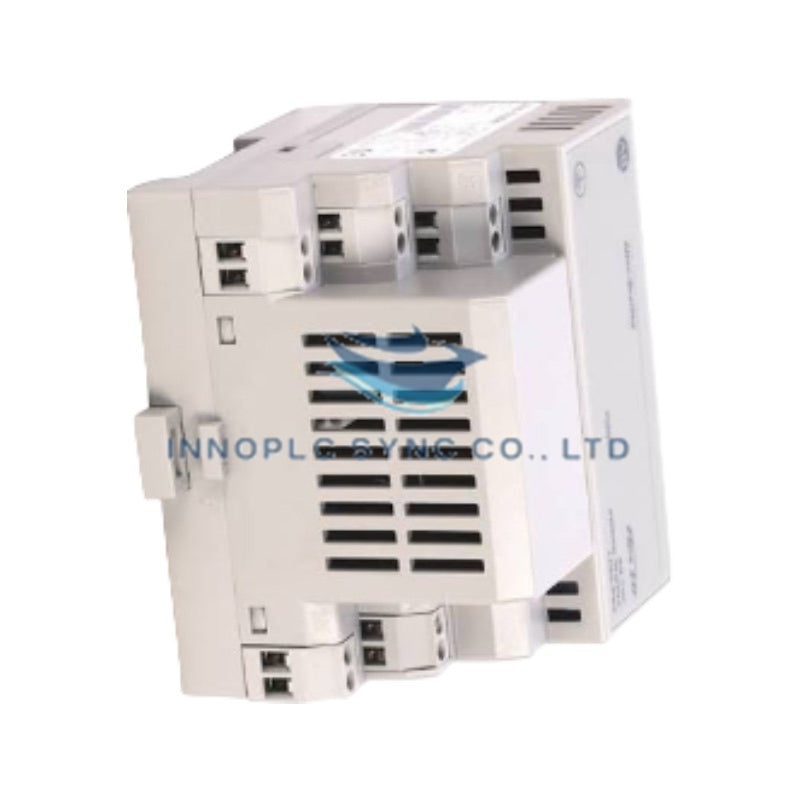

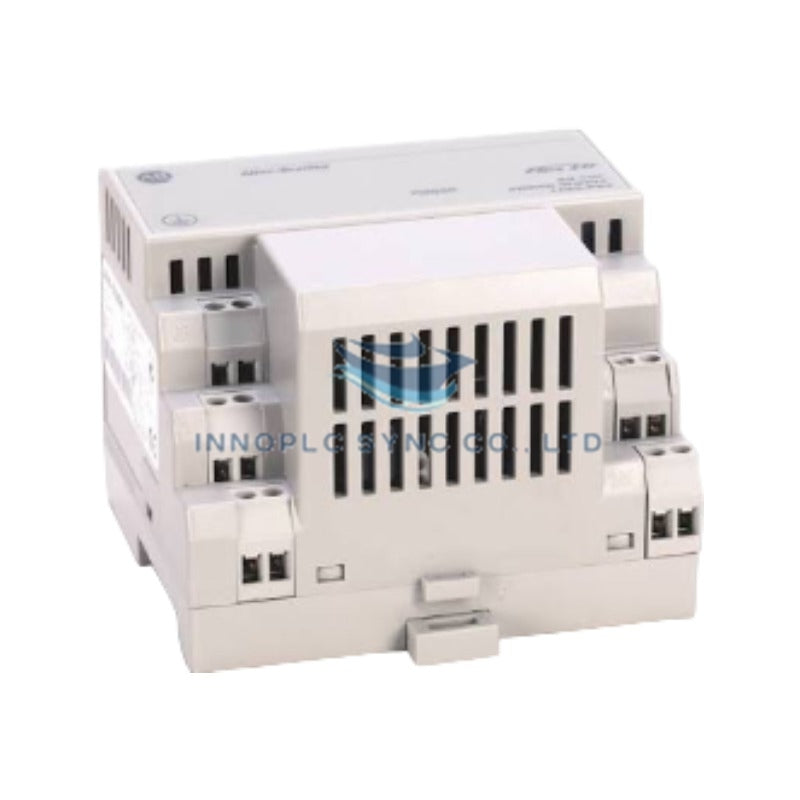

Modul Catu Daya Flex I/O Allen-Bradley 1794-PS3
Allen-Bradley 1794-PS3, yang juga tercatat sebagai Modul Catu Daya 1794-PS3, berfungsi sebagai komponen perangkat keras khusus untuk mengubah daya AC tingkat saluran menjadi daya bus DC yang teregulasi di dalam platform Allen-Bradley Flex I/O. Unit ini menyuplai hingga 3,0 A pada 24 VDC untuk memberi daya pada modul fungsional Flex I/O, antarmuka adaptor, dan sirkuit loop sisi lapangan yang terhubung.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | 1794-PS3 |
| Merek | Allen-Bradley |
| Asal | AS |
| Berat | 0,85 lbs (0,39 kg) |
| Dimensi | Dimensi Modul Daya Flex I/O Standar |
| Suhu Operasi | 0 hingga 55 derajat C |
| Konsumsi Daya | Daya input maksimum 86 W |
| Tegangan Input | 120/220 VAC nominal |
| Tegangan Output | 24 VDC |
| Kapasitas Arus Output | 3,0 A kontinu |
| Kompatibilitas Sistem | Flex I/O Seri 1794 |
Kecepatan Komunikasi Bus Backplane & Jaringan Deterministik EtherNet/IP
1794-PS3 menyediakan daya output 24 VDC yang bersih dan telah difilter dari gangguan, yang penting untuk menjaga kecepatan komunikasi bus backplane yang stabil di seluruh modul Flex I/O dan unit adaptor EtherNet/IP yang berdekatan. Rel tegangan teregulasi melindungi mikroprosesor sensitif dan logika transceiver jaringan dari transien tegangan saluran serta brownout akibat penurunan tegangan. Penghalang isolasi listrik internal meredam gangguan saluran frekuensi tinggi yang berasal dari jalur catu daya AC utama, sehingga mencegah propagasi EMI ke segmen jaringan digital berkecepatan tinggi.
Pertanyaan yang Sering Diajukan
T: Rentang tegangan AC input apa yang kompatibel dengan catu daya 1794-PS3?
J: Modul ini mendukung jalur distribusi daya nominal 120 VAC atau 220 VAC untuk menghasilkan output DC sekunder yang teregulasi.
T: Berapa peringkat arus output maksimum yang disediakan oleh 1794-PS3?
J: Unit ini menyediakan output arus 24 VDC kontinu hingga batas beban maksimum 3,0 A (batas disipasi daya 86 W).
T: Bagaimana 1794-PS3 terhubung ke modul Flex I/O yang berdekatan?
J: Catu daya dipasang di samping rakitan rak Flex I/O, yang menyediakan daya 24 VDC berkabel langsung ke bus daya basis terminal dan adaptor komunikasi.
Panduan Instalasi Lapangan
- Pasang 1794-PS3 dengan aman pada rel DIN TS35 yang ditanahkan, berdekatan dengan adaptor Flex I/O dan rakitan modul.
- Sambungkan jalur catu daya AC masuk (120/220 VAC) ke terminal daya primer yang ditentukan menggunakan konduktor berukuran sesuai.
- Hubungkan terminal output 24 VDC ke koneksi daya utama basis terminal I/O 1794 dan adaptor jaringan.
- Pastikan pembumian yang benar dengan memasang konduktor impedansi rendah dari terminal pembumian sasis catu daya ke batang bus pembumian utama enclosure.
- Sediakan jarak bebas yang cukup di sekitar sirip pendingin modul agar pendinginan konveksi pasif dapat berlangsung selama pengoperasian output kontinu penuh 3,0 A.
