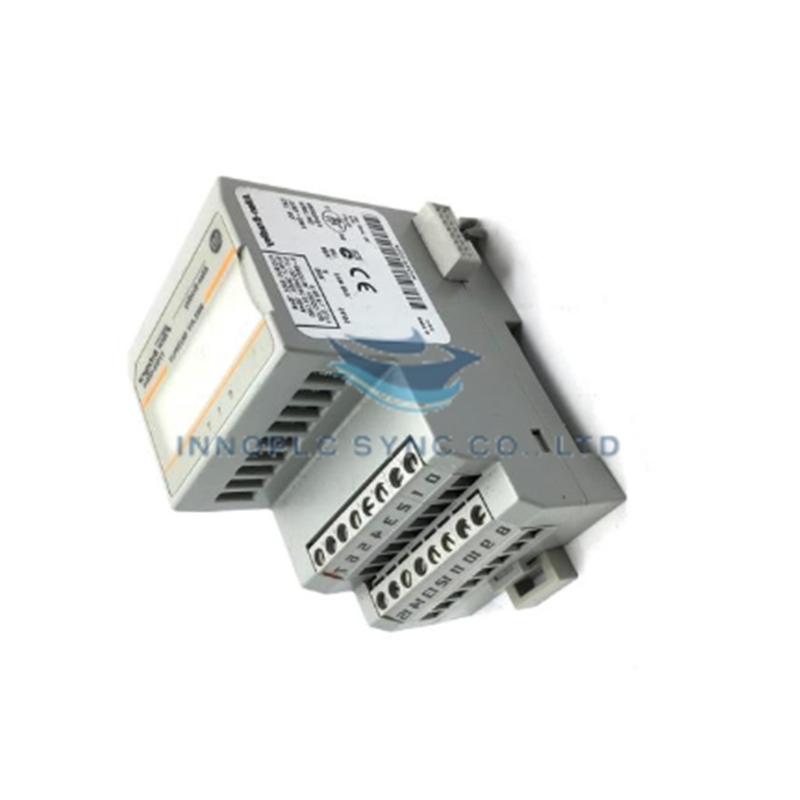

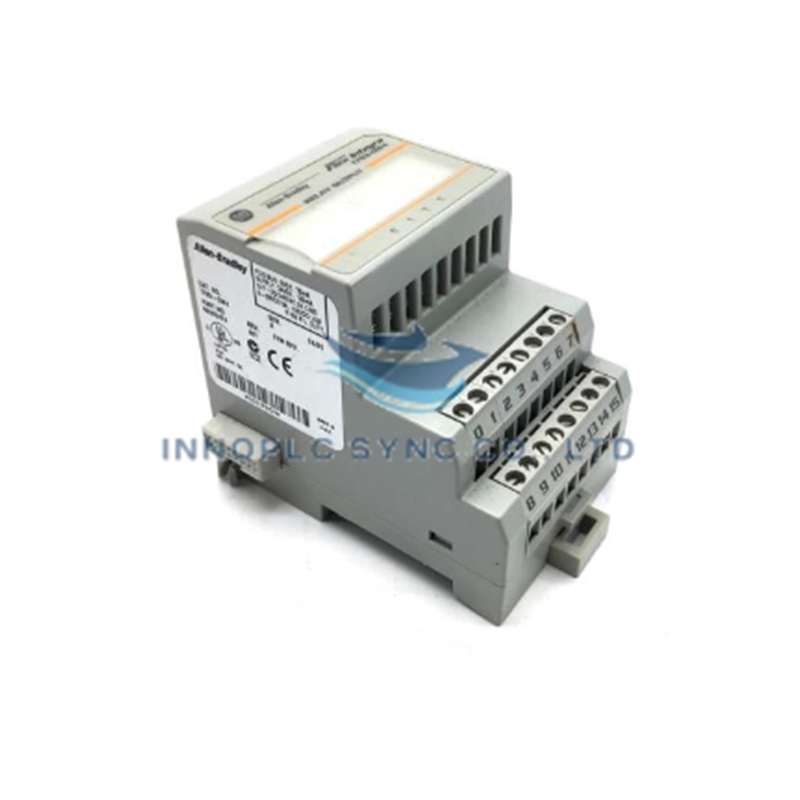

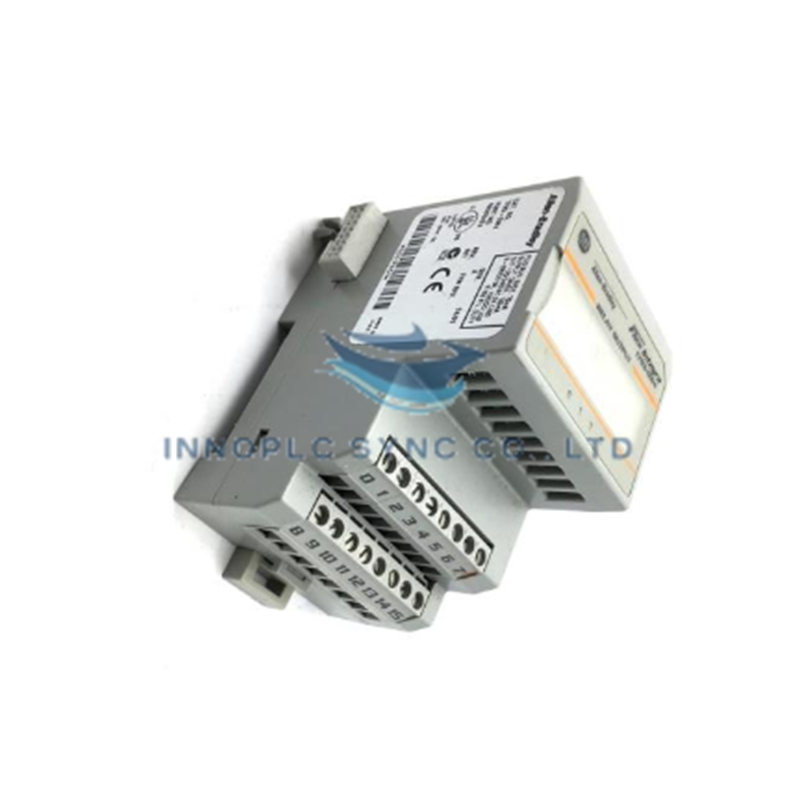

Modul Output Digital Kompak FLEX Allen-Bradley 1793-OW4S
Allen-Bradley 1793-OW4S, yang juga tercatat sebagai Modul Output Relai 1793-OW4S, berfungsi sebagai komponen perangkat keras khusus untuk pensaklaran beban diskret dan pengoperasian kontak interposisi dalam arsitektur backplane FLEX Compact.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | 1793-OW4S |
| Merek | Allen-Bradley |
| Asal | AS |
| Berat | 0.20 lbs |
| Dimensi | Jejak modul FLEX Compact standar |
| Suhu Operasi | 0 deg C hingga 55 deg C |
| Konsumsi Daya | Flexbus: 5 VDC, 70 mA; Catu Daya Eksternal: 24 VDC, 125 mA |
| Jenis Output | Output relai elektromekanis 4 titik |
| Tegangan Pensaklaran | 125-240 VAC / 30 VDC |
| Arus Kontak | 2 A kontinu per kanal |
| Isolasi Kanal | Isolasi galvanis antara kontak dan logika |
Backplane Jaringan Deterministik dan Kinerja Antarmuka
Dirancang untuk menggerakkan beban AC/DC secara andal, modul ini mengubah perintah kontrol diskret yang diterima melalui Flexbus backplane menjadi penutupan kontak mekanis secara fisik. Penghalang isolasi galvanis memisahkan logika pemrosesan mikro Flexbus bertegangan rendah dari rangkaian kontak lapangan bertegangan tinggi, sehingga mencegah transien listrik dan lonjakan tegangan induktif mengganggu register bus internal. Sinkronisasi paket berkecepatan tinggi mempertahankan latensi komunikasi deterministik di seluruh titik jaringan aktif, sehingga memastikan waktu respons relai yang dapat diprediksi selama pelaksanaan kontrol berurutan.
Pertanyaan yang Sering Diajukan
T: Apakah 1793-OW4S memerlukan sumber daya eksternal selain daya backplane Flexbus?
J: Ya, modul ini mengambil daya 5 VDC @ 70 mA dari Flexbus internal untuk pemrosesan logika dan memerlukan catu daya lapangan eksternal 24 VDC @ 125 mA untuk memberi energi pada kumparan relai internal.
T: Berapa nilai pensaklaran kontinu maksimum untuk setiap kanal output relai?
J: Setiap kontak relai memiliki nilai arus pensaklaran kontinu maksimum 2 A pada tegangan operasi hingga 125-240 VAC atau 30 VDC.
Panduan Instalasi Lapangan
Pasang modul dengan kuat pada basis terminal atau rel pemasangan yang kompatibel hingga kunci penahan terpasang. Hubungkan terminal catu daya kumparan eksternal 24 VDC menggunakan konduktor dengan ukuran yang sesuai. Pertahankan jarak fisik minimum 100 mm antara jalur sinyal Flexbus bertegangan rendah dan kabel beban AC bertegangan tinggi yang dirutekan melalui saluran kabel panel. Pastikan beban lapangan induktif (seperti katup solenoid dan starter motor) dilengkapi perangkat penekan lonjakan eksternal pada terminal kumparannya untuk mencegah busur induktif dan memperpanjang masa pakai kontak.
