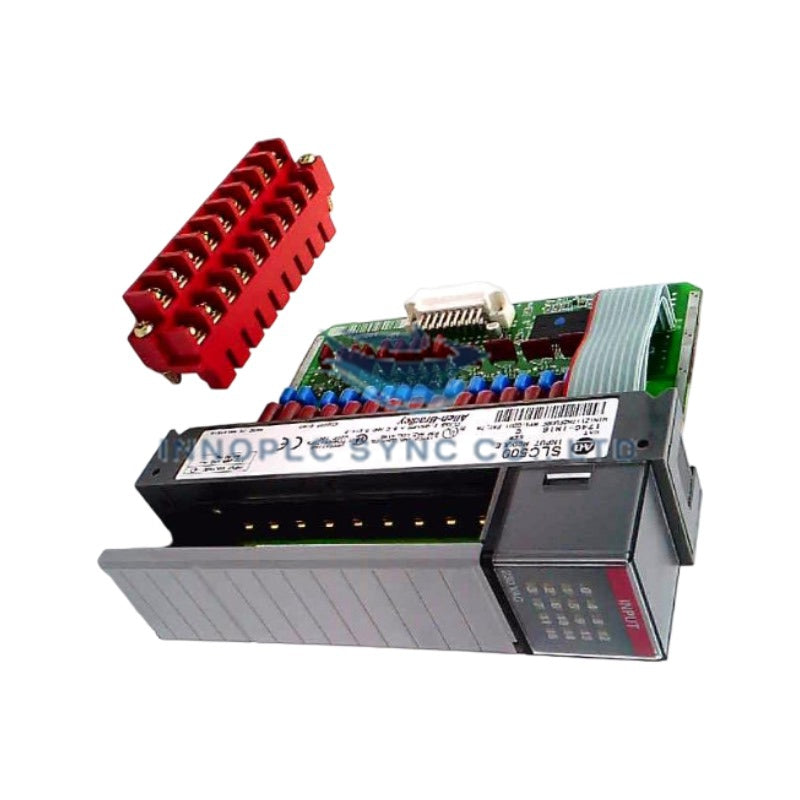

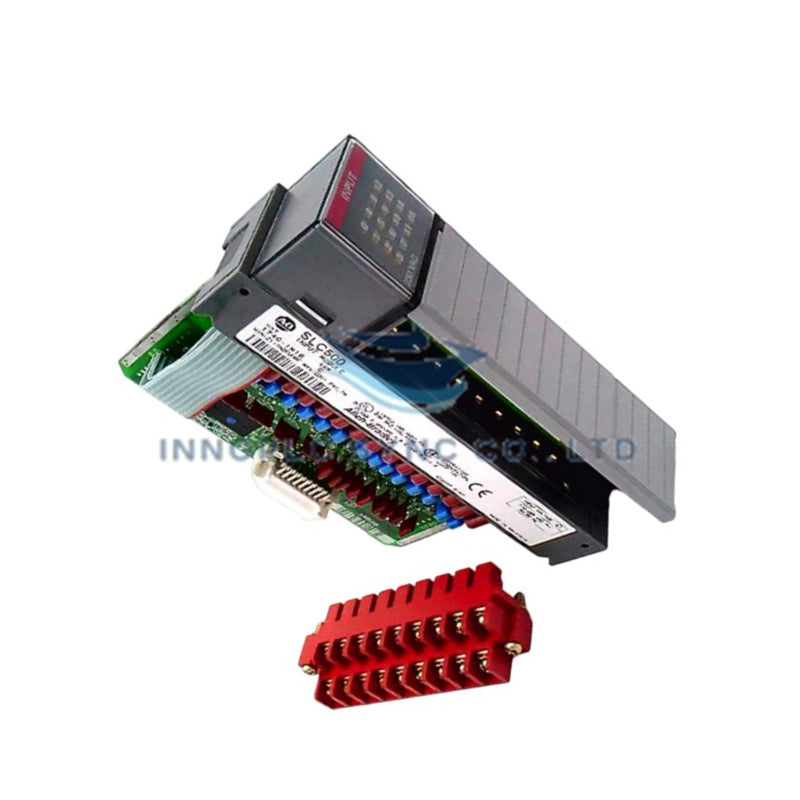

Modul Input AC Allen-Bradley 1746-IM16 SLC 500
Dirancang untuk akuisisi sinyal diskret AC tegangan tinggi 16 kanal pada platform SLC 500, Allen-Bradley 1746-IM16 (Modul Input Digital 1746-IM16) menyediakan eksekusi fisik/elektris langsung. Modul ini mengonversi transisi sinyal biner 200-240 VAC yang masuk dari perangkat lapangan seperti tombol tekan, sakelar batas, dan kontak relai menjadi status logika tegangan rendah yang diteruskan melalui bus backplane.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | 1746-IM16 |
| Merek | Allen-Bradley |
| Asal | AS |
| Berat | 0.20 lbs (0.09 kg) |
| Dimensi | Faktor bentuk modul sasis SLC 500 satu slot |
| Suhu Pengoperasian | 0 hingga +60 deg C |
| Konsumsi Daya | Didukung melalui bus backplane sasis SLC 500 |
| Jumlah Input | 16 input diskret |
| Kategori Tegangan Input | 200-240 VAC nominal (50/60 Hz) |
| Rentang Tegangan Pengoperasian | 170 hingga 265 VAC |
| Jenis Sinyal | Input Digital AC |
Kecepatan Bus Backplane & Eksekusi Jaringan Deterministik
1746-IM16 memiliki penghalang isolasi optik antara terminal input lapangan dan logika backplane internal untuk melindungi elektronik sistem dari lonjakan tegangan eksternal dan derau listrik. Dirancang untuk mempertahankan kecepatan komunikasi bus backplane yang tinggi di berbagai susunan sasis SLC 500, kartu ini mengonversi input AC tegangan tinggi menjadi bingkai data logika digital deterministik. Sirkuit penyaringan RC internal mengondisikan sinyal AC yang masuk, menekan getaran kontak dan interferensi transien sebelum memperbarui tabel citra I/O prosesor selama eksekusi jaringan deterministik aktif.
Pertanyaan yang Sering Diajukan
T: Apakah sinyal 120 VAC dapat dihubungkan langsung ke modul input 1746-IM16?
J: Tidak, 1746-IM16 secara khusus memiliki spesifikasi untuk input nominal 200-240 VAC (rentang pengoperasian 170-265 VAC). Penerapan 120 VAC tidak akan memicu logika ambang input secara andal.
T: Bagaimana modul menunjukkan status masing-masing kanal input lapangan?
J: Modul ini dilengkapi 16 indikator status LED pada panel depan yang memberikan umpan balik diagnostik visual secara real-time untuk status ON/OFF setiap kanal input lapangan.
Panduan Instalasi Lapangan
- Pemasangan pada Slot Sasis: Sejajarkan papan sirkuit modul dengan rel pemandu di slot sasis SLC 500 lokal atau jarak jauh yang tersedia (kecuali slot 0 yang dicadangkan untuk CPU). Geser modul ke dalam hingga kait penahan atas dan bawah terkunci dengan aman pada rangka sasis.
- Pemasangan Kabel Blok Terminal: Hubungkan konduktor lapangan 200-240 VAC ke blok terminal yang dapat dilepas (1746-RT26). Arahkan kabel AC masuk melalui saluran kabel khusus yang terpisah dari kabel DC tegangan rendah dan kabel komunikasi untuk mencegah kopling derau.
- Pembumian & Keselamatan: Pastikan sasis SLC 500 terhubung ke pembumian protektif menggunakan anyaman tembaga berukuran besar. Matikan daya utama ke sasis dan sirkuit lapangan sebelum melepas atau memasang kabel pada rakitan blok terminal.
