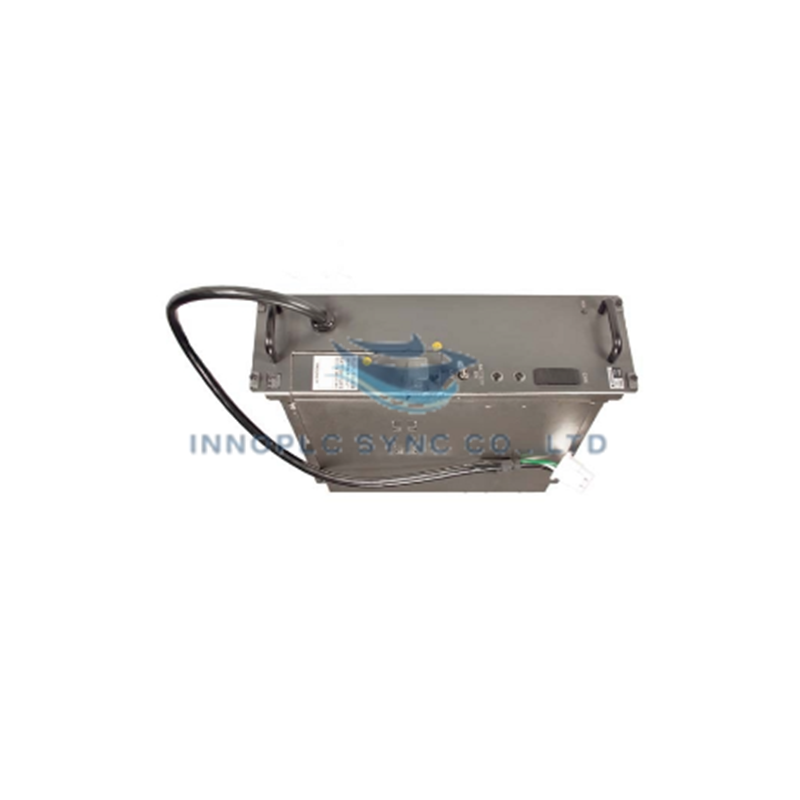

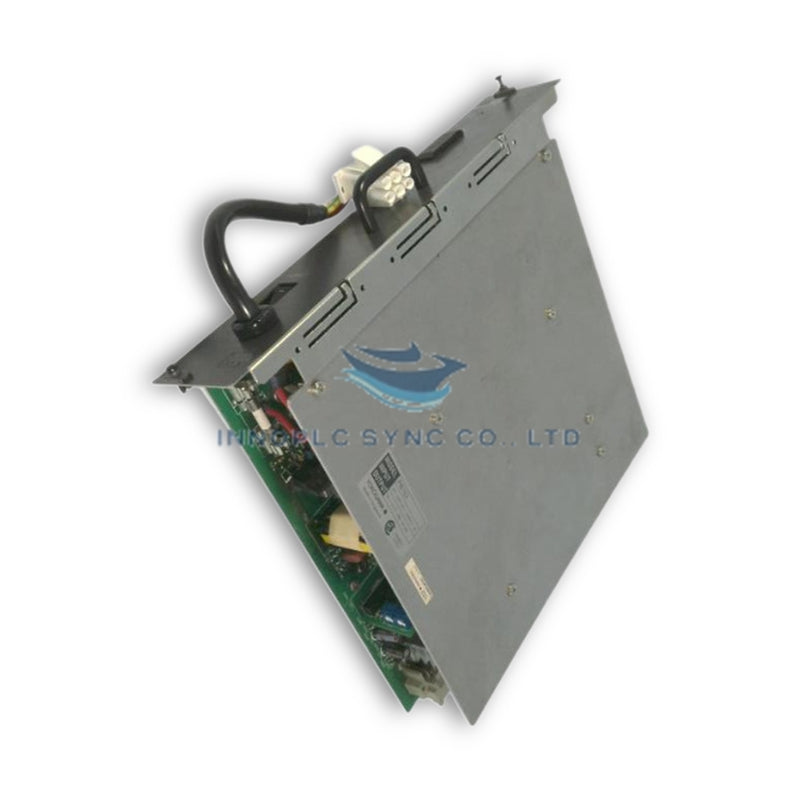

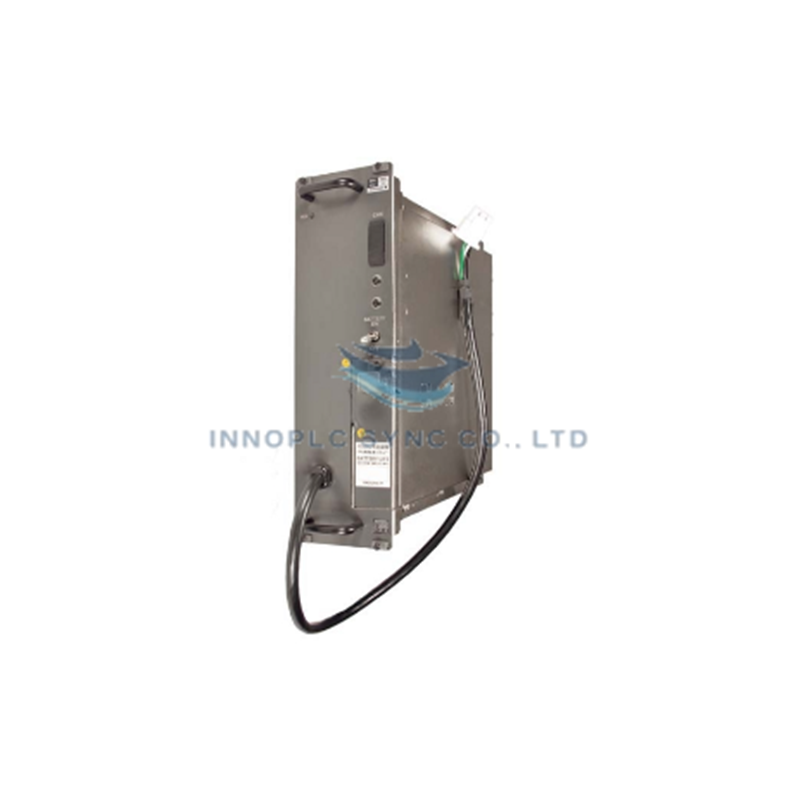

Modules d’alimentation YOKOGAWA PW301
Le Yokogawa PW301, également catalogué comme module d’alimentation PW301, sert de module d’alimentation principal PW301 utilisé pour assurer la conversion primaire de l’énergie dans les plateformes DCS CENTUM de Yokogawa. Il convertit la distribution secteur CA entrante en rails de tension CC régulés afin d’alimenter le matériel des processeurs de nœuds, les bus de fond de panier et les modules d’E/S associés.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | PW301 |
| Marque | Yokogawa |
| Origine | États-Unis |
| Poids | 3,3 kg |
| Dimensions | 27,9 cm x 10,2 cm x 27,9 cm |
| Température de fonctionnement | 0 à 50 °C |
| Consommation électrique | Profil de charge CENTUM standard |
| Tension d’entrée | 100-120 V CA |
| Fonctionnalités | Conception à double redondance, remplacement à chaud |
| Protection | Sorties protégées par fusibles |
| Diagnostics | Indicateurs d’état, sorties relais programmables |
Protocole de boucle HART 4-20 mA et isolation entre canaux
Le PW301 intègre une régulation interne de l’alimentation et une isolation galvanique de haut niveau afin d’empêcher le bruit du secteur de se coupler aux bus du système. En fournissant des rails CC propres et exempts de bruit aux modules analogiques en aval, il préserve les barrières d’isolation entre canaux et protège les voies de signal sensibles. Cette base de tension stable empêche la distorsion des signaux dans les réseaux de communication en boucle HART 4-20 mA connectés et les interfaces d’E/S sensibles.
Foire aux questions
Q : Comment le module d’alimentation PW301 gère-t-il la maintenance en ligne dans les configurations à double redondance ?
R : Le PW301 est doté d’une architecture permettant le remplacement à chaud, qui autorise le retrait ou le remplacement d’un module individuel tandis que la station de contrôle reste sous tension, garantissant ainsi une alimentation ininterrompue du fond de panier et un fonctionnement continu du DCS.
Q : Quels mécanismes protègent le matériel d’E/S du DCS en aval en cas de surintensité sur la sortie du PW301 ?
R : Le module utilise des sorties protégées par fusibles pour isoler instantanément les conditions de surintensité, empêchant ainsi les défauts électriques localisés d’endommager les modules système connectés ou de faire chuter la tension du bus CC principal.
Directives d’installation sur site
- Vérifiez que le châssis du rack de la station de contrôle est fermement mis à la terre au moyen d’une tresse de terre de protection à faible résistance avant d’insérer le PW301 dans son emplacement d’alimentation.
- Alignez le module sur les rails de guidage et faites-le glisser dans l’emplacement jusqu’à ce que le connecteur multipoints du fond de panier soit complètement enfiché, puis serrez à la main toutes les vis de retenue du module.
- Raccordez solidement les bornes d’entrée 100-120 V CA et acheminez les câbles d’alimentation séparément des voies de câblage des instruments basse tension afin d’éliminer le couplage électromagnétique.
