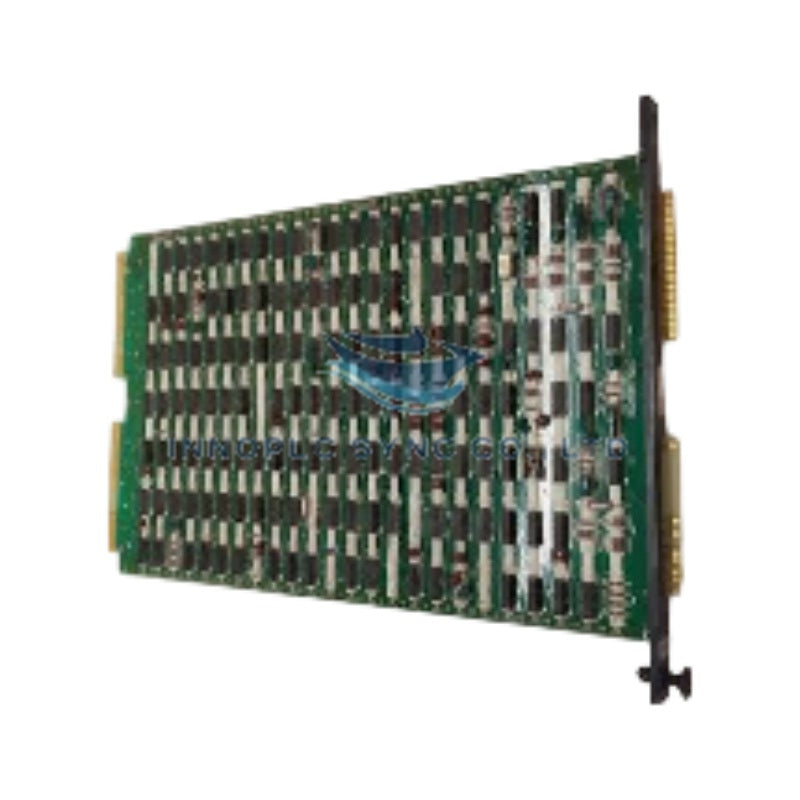

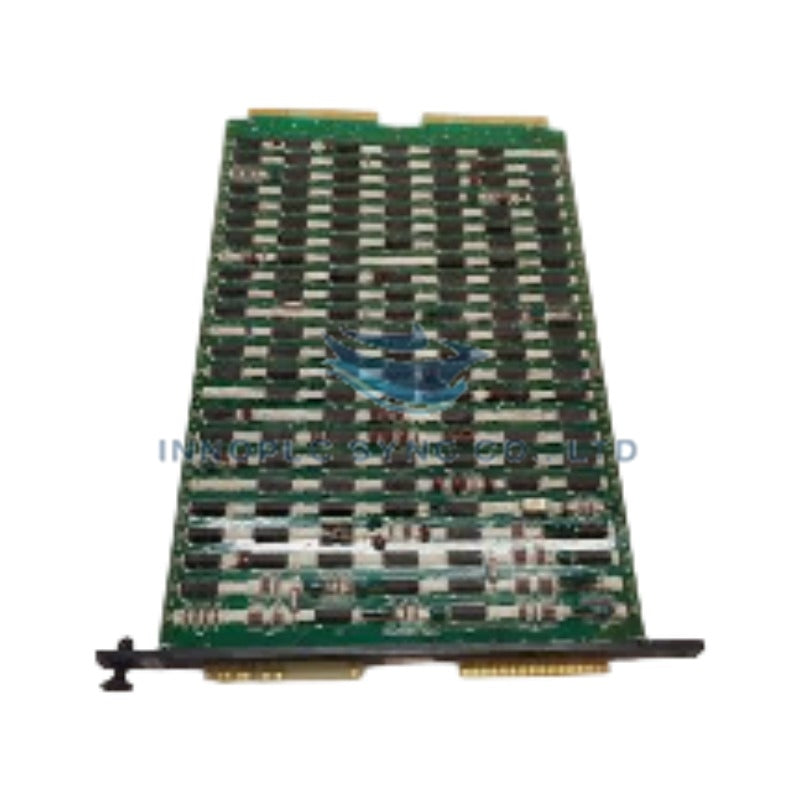

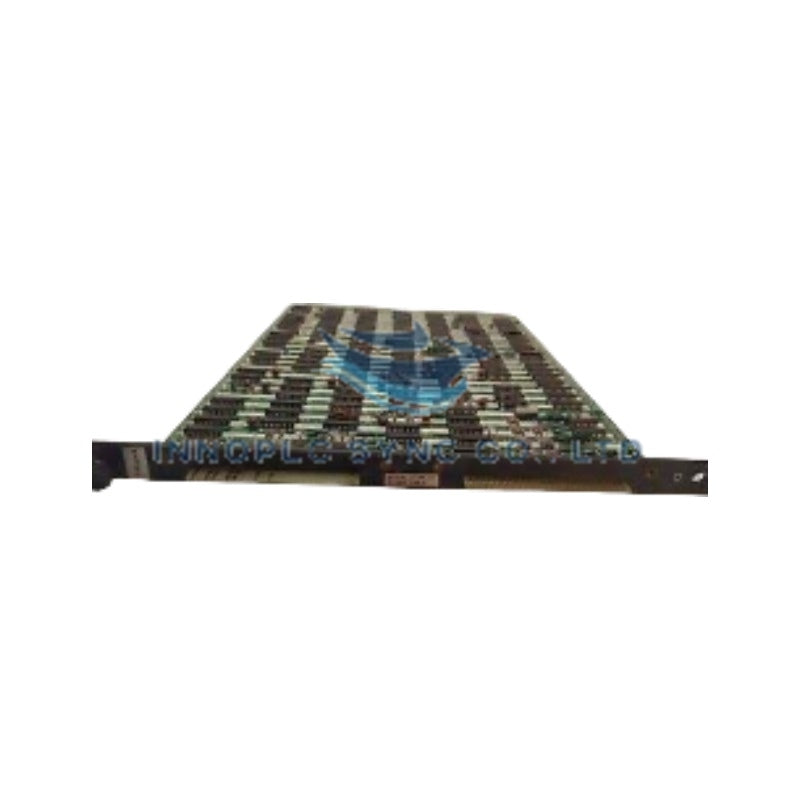

Carte de module d’interface Yokogawa PNL4*A
Le Yokogawa PNL4*A sert de carte de module d’interface PNL4 principale, utilisée pour assurer la conversion bidirectionnelle des signaux et l’exécution des protocoles sur les plateformes DCS Yokogawa.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | PNL4*A |
| Marque | Yokogawa |
| Origine | Japon |
| Poids | Non spécifié (carte standard : environ 0,5 kg) |
| Dimensions | Format standard d’un emplacement de carte de rack Yokogawa |
| Température de fonctionnement | -10 deg C à +60 deg C |
| Consommation électrique | Alimentée par le bus du fond de panier |
| Temps de réponse | Inférieur à 10 ms |
| Précision | +/- 0,2 % de la pleine échelle |
| Fiabilité (MTBF) | 120 000 heures |
Isolation des canaux et conditionnement des signaux haute précision
Le PNL4*A utilise des barrières d’isolation galvanique optique sur les différentes voies de communication afin d’isoler les microprocesseurs du fond de panier du système du bruit provenant des boucles de terrain externes. Grâce à un traitement des signaux maintenant une précision de +/- 0,2 % de la pleine échelle et à des temps de réponse inférieurs à 10 ms, la carte préserve la précision des mesures sur les réseaux d’E/S haute densité. Les circuits intégrés de conditionnement des signaux filtrent le bruit en mode commun et empêchent les interférences de diaphonie sur les boucles HART connectées de 4-20 mA ainsi que sur les interfaces de capteurs de température à compensation de soudure froide (CJC).
Foire aux questions
Q : Quelle est la valeur du temps moyen entre pannes (MTBF) de la carte PNL4*A ?
A : La carte du module présente un MTBF de 120 000 heures dans des conditions standard de fonctionnement continu, au sein d’une armoire de commande IP20.
Q : Comment la carte PNL4*A réagit-elle aux transitoires de surtension électrique externes sur les lignes de signaux de terrain ?
A : Les isolateurs optiques internes et les diodes de suppression des surtensions absorbent les transitoires haute tension côté terrain, empêchant les défauts électriques de se propager au fond de panier interne du système.
Directives d’installation sur site
- Coupez l’alimentation du rack système ou vérifiez les règles de remplacement à chaud applicables au châssis de base concerné avant d’insérer la carte.
- Alignez le bord de la carte électronique PNL4*A avec les guides en plastique de l’emplacement désigné du fond de panier.
- Faites glisser le module dans l’emplacement jusqu’à ce que les connecteurs de bord s’enclenchent fermement dans le réceptacle du fond de panier.
- Serrez les vis de fixation de la façade avant afin d’assurer la continuité de la mise à la terre du châssis et la stabilité mécanique.
- Raccordez le câblage de terrain externe au bornier correspondant, en veillant à ce que les fils de drain du blindage soient raccordés directement à la barre de terre de l’armoire.
