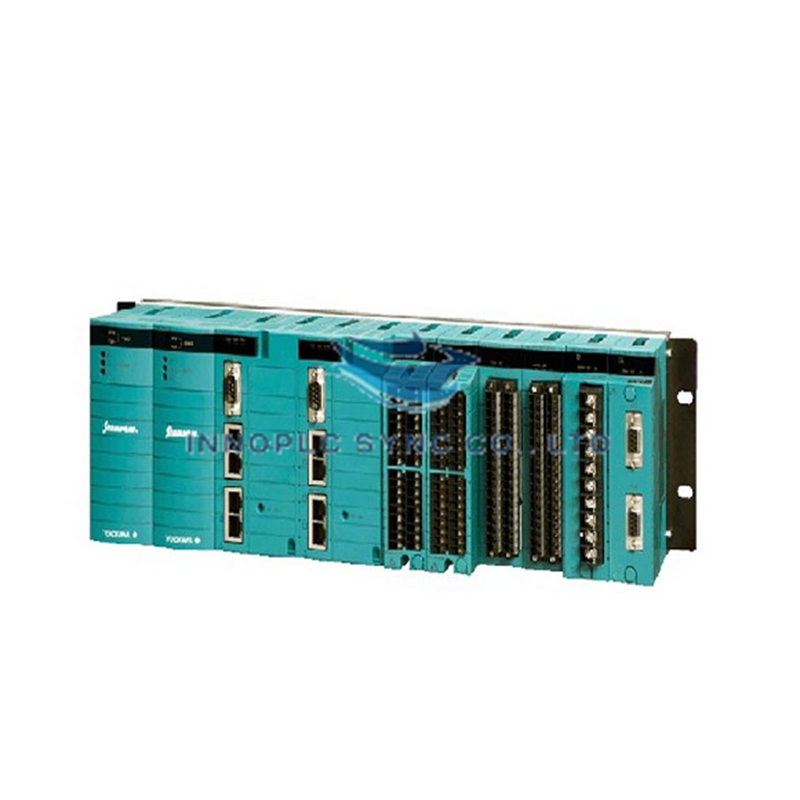

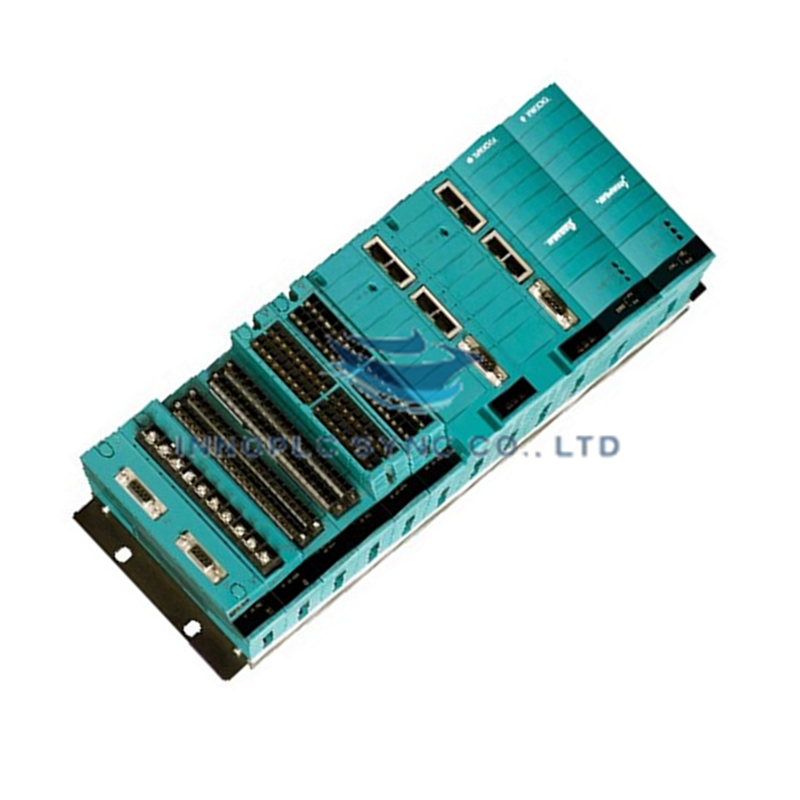

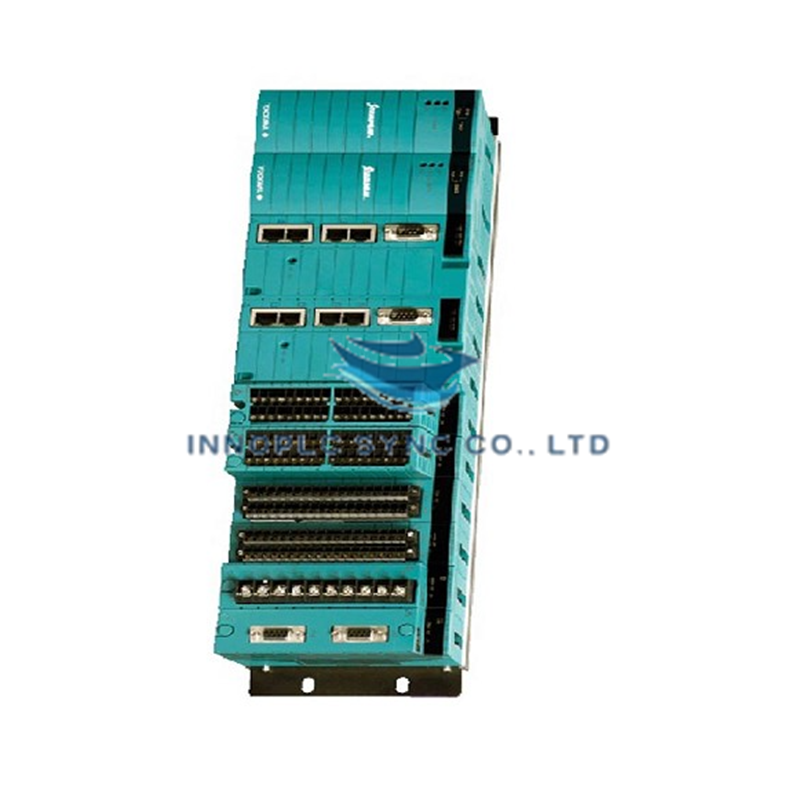

Module processeur CPU YOKOGAWA NFCP502-W05
Conçu pour l’exécution du contrôle en temps réel et les communications réseau dans les contrôleurs autonomes STARDOM FCN, le Yokogawa NFCP502-W05 (module CPU NFCP502) assure l’exécution physique et électrique directe. Il traite la logique de contrôle sur un processeur Atom E3815 à 1,46 GHz tout en coordonnant le transfert de données à grande vitesse via quatre interfaces Ethernet Gigabit intégrées et un bus de fond de panier SB redondant.
Décomposition des suffixes et matrice des modèles
| Suffixe / code | Définition de l’option |
|---|---|
| NFCP502 | Module CPU FCN avec 4 ports Ethernet |
| -W | Avec fonctions étendues (inclut un port RS-232-C) |
| 0 | Type standard |
| 5 | Type de base sans protection contre les explosions |
Caractéristiques matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | NFCP502-W05 |
| Marque | Yokogawa |
| Origine | Japon |
| Poids | 2,0 kg (expédition) |
| Dimensions | Format standard d’emplacement de module FCN |
| Température de fonctionnement | 0 à 55 °C |
| Consommation électrique | 1 700 mA max. à 5 V CC (± 5 %) |
| Processeur | Intel Atom E3815 1,46 GHz |
| Mémoire principale | RAM ECC de 256 Mo |
| RAM statique | SRAM ECC de 2 Mo (alimentée par batterie) |
| Mémoire flash | Mémoire secondaire intégrée de 1 Go |
| Stockage externe | 1 emplacement SDHC (4 à 32 Go, classe 10) |
| Interface réseau | 4 ports Ethernet (RJ45, 10/100/1 000 Mbit/s) |
| Interface série | 1 port RS-232-C (D-sub mâle à 9 broches, jusqu’à 115,2 kbit/s) |
| Bus de fond de panier | Bus SB à double redondance |
| Sauvegarde par batterie | Batterie au lithium-fluorure de graphite de 1 000 mAh |
Protocole de boucle HART 4-20 mA et isolation entre canaux
Le NFCP502-W05 gère les échanges de données à haute densité avec les modules d’E/S de terrain via le bus SB interne, tout en isolant la logique de traitement du contrôle des perturbations de terrain. Le contrôleur coordonne le traitement des données analogiques provenant des canaux d’E/S HART 4-20 mA connectés, en exécutant les routines de validation des signaux et de contrôle de boucle sans introduire de latence dans le fond de panier. Les barrières d’isolation internes de l’interface du fond de panier empêchent le bruit en mode commun côté terrain et les boucles de masse d’affecter la stabilité du processeur ou de corrompre les données conservées dans la RAM statique alimentée par batterie.
Foire aux questions
Q : Comment les données utilisateur non volatiles sont-elles conservées en cas de panne de l’alimentation principale ?
R : Le NFCP502-W05 conserve les paramètres critiques du procédé et les journaux système dans 2 Mo de RAM statique ECC alimentée par une batterie interne au lithium-fluorure de graphite de 1 000 mAh, ainsi que dans 1 Go de mémoire flash secondaire intégrée.
Q : Quelles topologies réseau sont prises en charge par les quatre ports Ethernet intégrés ?
R : Les quatre ports Ethernet Gigabit RJ45 (10/100/1 000 Mbit/s) peuvent être configurés pour des segments réseau indépendants ou des chemins réseau redondants afin de prendre en charge des communications système déterministes et l’accès à distance.
Directives d’installation sur site
- Vérifiez que le rack du nœud est entièrement isolé de l’alimentation et relié à la terre sur une barre de mise à la terre dédiée à faible impédance avant d’insérer le NFCP502-W05 dans son emplacement de processeur maître.
- Alignez le module sur les rails de guidage et appuyez fermement jusqu’à ce que les connecteurs du fond de panier soient complètement emboîtés, puis serrez les vis de retenue pour bloquer l’unité en place.
- Utilisez des câbles Ethernet blindés de catégorie 5e ou supérieure pour toutes les connexions réseau 1000BASE-T, en veillant à ce que les blindages des câbles soient reliés à la terre au point d’entrée dans l’armoire.
