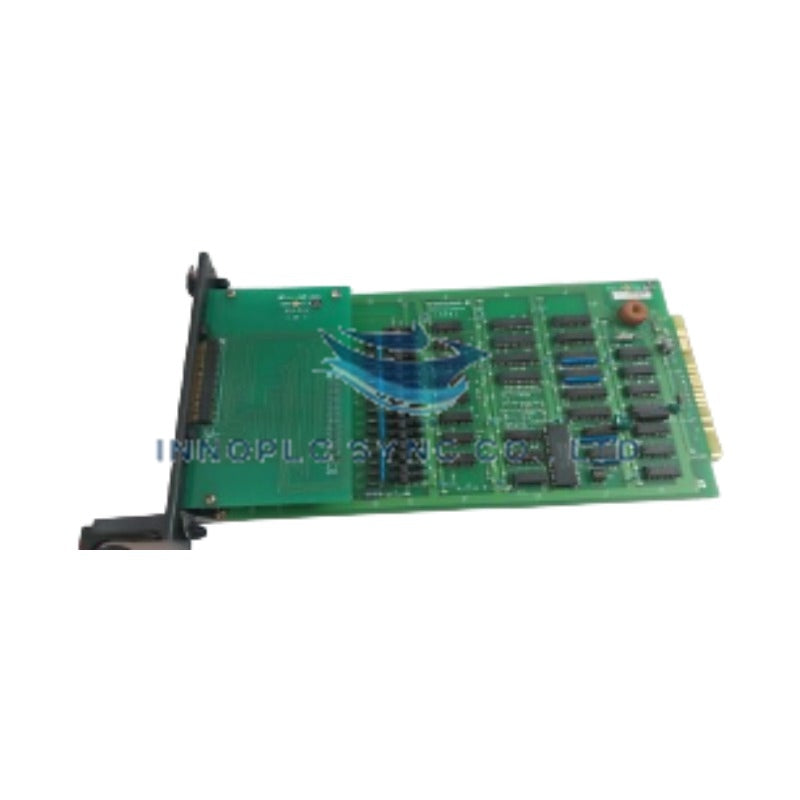

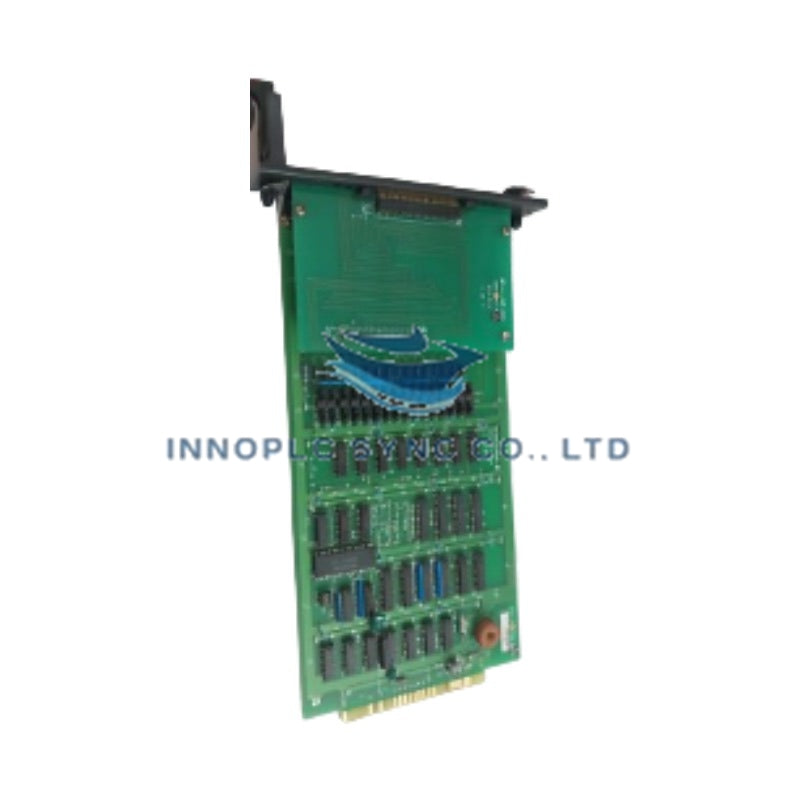

Carte électronique de conditionnement des signaux DCS Yokogawa LCA*C
Le Yokogawa LCA*C, également référencé sous le nom de LCAC Signal Conditioner PCB, fonctionne comme un composant matériel dédié à la normalisation des signaux et à l'isolation galvanique au sein des plateformes DCS de la série Yokogawa CENTUM. La carte conditionne les entrées analogiques brutes provenant des transmetteurs et des boucles de capteurs, en convertissant les signaux 4-20 mA, 1-5 VDC et mV en niveaux logiques internes normalisés afin de maintenir une transmission de données de haute précision sur les bus de fond de panier du système.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | LCA*C |
| Marque | Yokogawa |
| Origine | Japon |
| Poids | Poids standard d'un circuit imprimé |
| Dimensions | Dimensions standard d'un circuit imprimé pour rack de cartes Yokogawa |
| Température de fonctionnement | -20 deg C à +60 deg C |
| Consommation électrique | Alimentée par le fond de panier du système |
| Type de module | Conditionneur de signaux / carte d'interface E/S |
| Tension d'isolation | 1500 VAC entre le côté terrain et le côté système |
| Prise en charge des signaux d'entrée | 4-20 mA, 1-5 VDC, plages en mV |
| Type de montage | Circuit imprimé enfichable pour racks de cartes |
Protocoles de communication 4-20 mA HART et Fieldbus
La carte conditionneur de signaux Yokogawa LCA*C intègre des circuits d'isolation haut de gamme entre les canaux afin de supprimer les chemins de boucles de masse et d'isoler l'électronique de commande des pointes de tension côté terrain pouvant atteindre 1500 VAC. Des architectures dédiées de filtrage analogique suppriment les interférences électromagnétiques et radioélectriques à haute fréquence (EMI/RFI), garantissant une faible dérive thermique et une traduction haute fidélité des signaux 4-20 mA et 1-5 VDC dans des conditions ambiantes variables.
Questions fréquemment posées
Q : Quel niveau d'isolation la carte LCA*C fournit-elle entre l'instrumentation de terrain et le fond de panier du DCS ?
R : La carte maintient une isolation galvanique de 1500 VAC entre les bornes d'entrée côté terrain et les circuits du fond de panier côté système afin de protéger l'électronique de commande contre les surtensions transitoires.
Q : Comment l'alimentation électrique est-elle fournie à la carte conditionneur de signaux LCA*C ?
R : L'alimentation est prélevée directement sur le rail du fond de panier interne du système lors de l'insertion du circuit imprimé dans un rack de cartes DCS Yokogawa compatible.
Directives d'installation sur site
- Vérifiez que l'alimentation du rack destiné à recevoir les cartes est coupée avant d'insérer ou de retirer la carte LCA*C afin d'éviter la formation d'arcs électriques au niveau du connecteur de fond de panier.
- Vérifiez que les câbles de signaux côté terrain (4-20 mA ou 1-5 VDC) sont acheminés dans des chemins de câbles dédiés aux instruments, séparés des conducteurs CA haute tension.
- Raccordez le blindage de tous les câbles d'instrumentation en un point unique sur la barre omnibus de l'armoire afin d'éliminer les boucles de masse et d'optimiser le rejet du bruit.
- Maintenez un dégagement vertical suffisant au-dessus et au-dessous du rack de cartes pour permettre le refroidissement par convection naturelle et garantir que la température ambiante de l'armoire reste comprise entre -20 deg C et +60 deg C.
