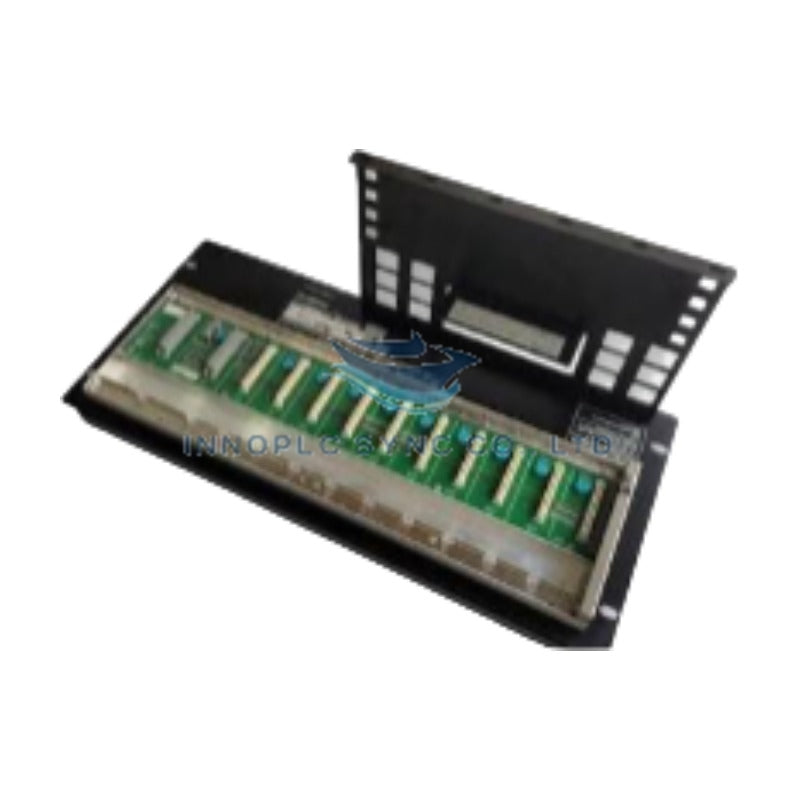

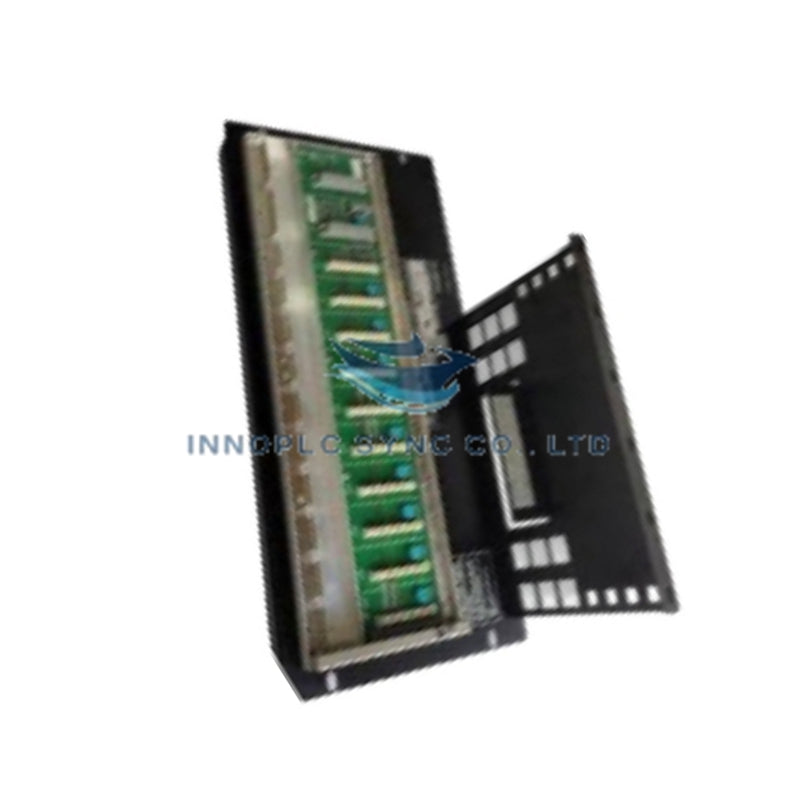

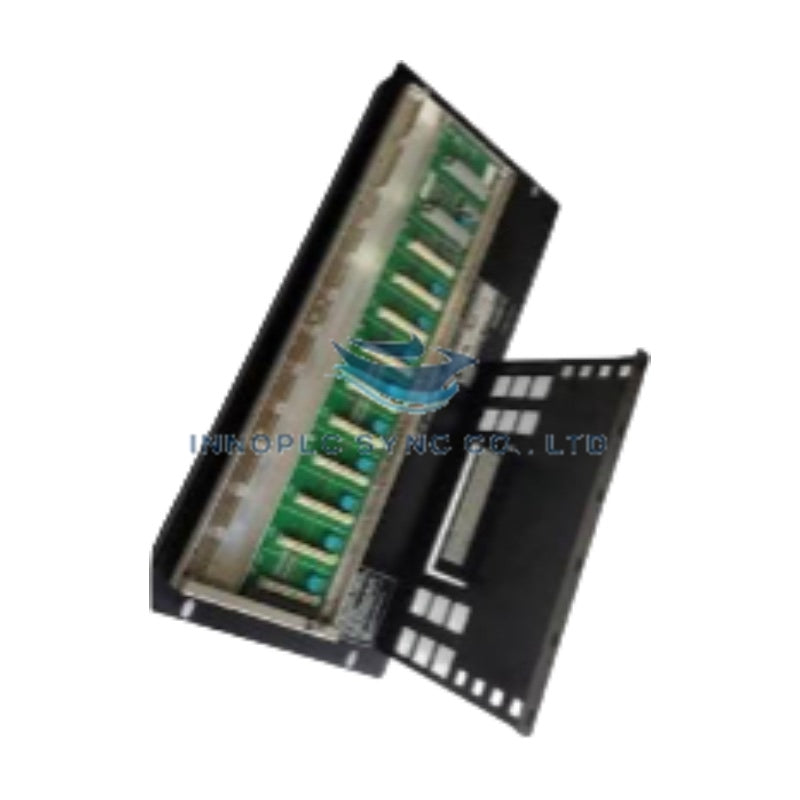

Unité d’interface de nœud Yokogawa ANB10D-421
Le Yokogawa ANB10D-421, également répertorié sous le nom d’unité d’interface de nœud ANB10D, est un composant matériel dédié à la synchronisation des E/S distantes et à l’échange de données Vnet au sein des réseaux DCS CENTUM VP.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | ANB10D-421 |
| Marque | Yokogawa |
| Origine | Japon |
| Poids | Non spécifié dans les données sources |
| Dimensions | Non spécifiées dans les données sources |
| Température de fonctionnement | Non spécifiée dans les données sources |
| Consommation électrique | Non spécifiée dans les données sources |
| Fonction | Interface de communication centrale pour les racks d’E/S distantes |
| Systèmes compatibles | CENTUM VP, CENTUM CS3000 |
| Protocole réseau | Vnet / Vnet/IP |
| Topologies prises en charge | Étoile, anneau, double redondance |
| Redondance | Prend en charge les configurations NIU redondantes |
Protocole de boucle Vnet et isolation entre canaux
Cette unité assure l’échange de données en temps réel et le balayage des E/S sur les couches physiques et de liaison de données Vnet ou Vnet/IP. L’ANB10D-421 interroge les modules d’E/S distantes connectés et synchronise les transferts de données avec les cycles de balayage de l’unité de contrôle de terrain (FCU) afin de maintenir une temporisation déterministe. Une isolation entre canaux est mise en œuvre entre le bus de communication Vnet et le fond de panier local des E/S afin d’empêcher les courants de boucle de masse et les interférences électromagnétiques de se propager dans le réseau de contrôle. Le module prend en charge les topologies réseau en étoile, en anneau et à double redondance, offrant une diversité des chemins physiques pour assurer un fonctionnement continu. Les fonctions de diagnostic comprennent la surveillance de l’état des nœuds, le signalement de l’état des communications et la détection des erreurs afin d’isoler les défaillances au sein de l’architecture d’E/S distribuées.
Foire aux questions (FAQ)
Q : Quelles topologies réseau l’ANB10D-421 prend-il en charge ?
A : L’ANB10D-421 prend en charge les topologies réseau en étoile, en anneau et à double redondance. Le choix de la topologie dépend des exigences de conception du système et des spécifications de redondance.
Q : Ce module prend-il en charge une configuration NIU redondante ?
A : Oui, l’ANB10D-421 prend en charge les configurations NIU redondantes. Le déploiement de deux NIU permet un basculement automatique en cas de défaillance d’une unité, sans interrompre le balayage des E/S ni les communications avec la FCU.
Q : Quelles capacités de diagnostic cette unité d’interface de nœud offre-t-elle ?
A : L’ANB10D-421 assure la surveillance de l’état des nœuds, le signalement de l’état des communications et la détection avec isolation des erreurs. Les données de diagnostic sont accessibles via l’interface du système CENTUM VP pour la maintenance et le dépannage.
Directives d’installation sur site
Installez l’ANB10D-421 dans une baie standard de 19 pouces en prévoyant un dégagement suffisant pour le câblage arrière et la ventilation. Raccordez les câbles Vnet à l’aide de connecteurs homologués conformément à la configuration de la topologie du système. Pour les installations à double redondance, acheminez les câbles réseau primaire et secondaire dans des conduits séparés afin d’éviter les défaillances en mode commun. Assurez-vous que la terminaison Vnet est correctement installée aux deux extrémités du segment de bus. Vérifiez que les adresses de tous les modules d’E/S distantes sont uniques et correctement configurées avant la mise sous tension. Mettez le châssis de l’unité de nœud à la terre conformément aux spécifications de mise à la terre du site afin de préserver l’intégrité du signal. Effectuez un test de boucle de communication et vérifiez la synchronisation des E/S avec le cycle de balayage de la FCU avant la mise en service.
