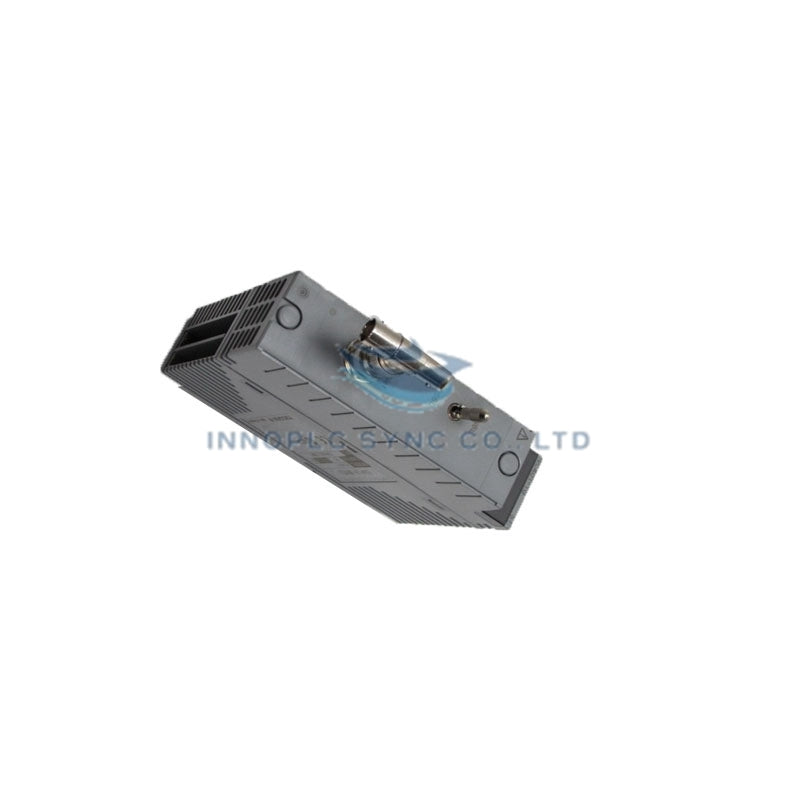

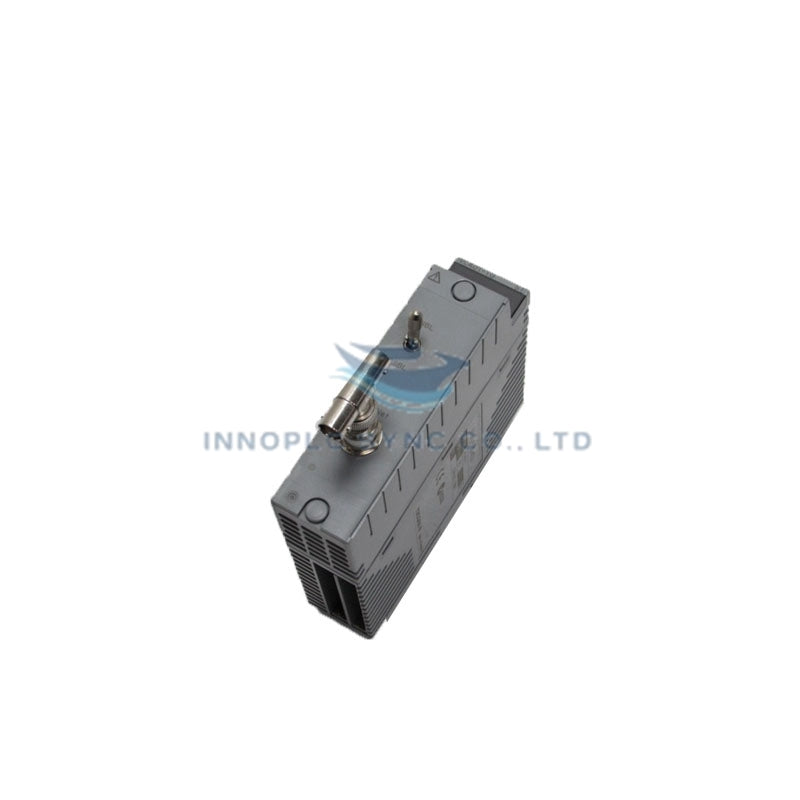

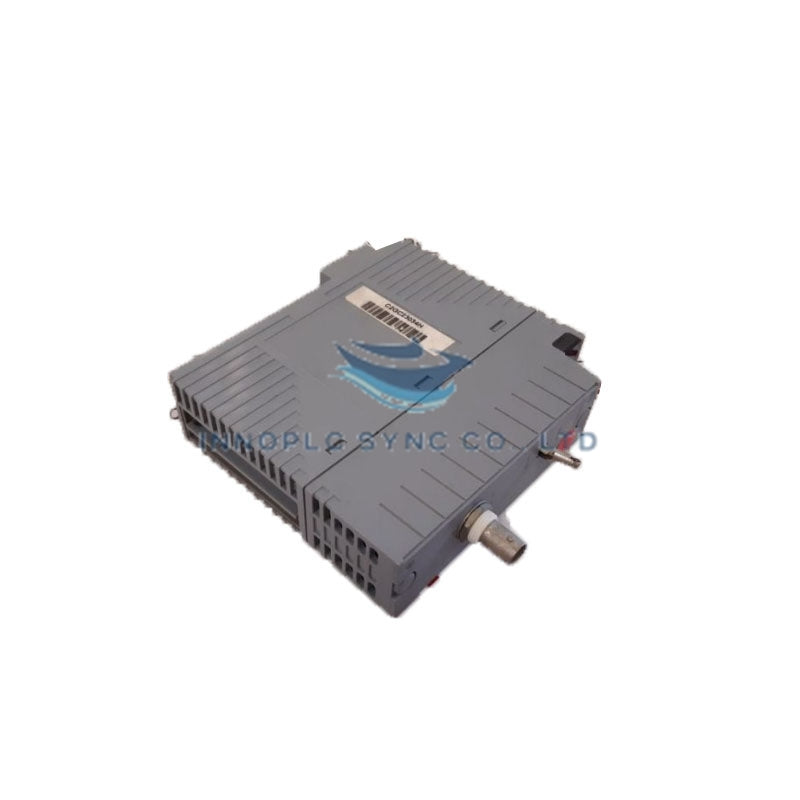

Module d’entrée numérique Yokogawa ADV151-E00 S2
Configuré pour la détection d’états discrets et l’acquisition de signaux à grande vitesse dans les systèmes de contrôle CENTUM VP, le Yokogawa ADV151-E00 S2 (module d’entrée numérique ADV151) assure une exécution physique et électrique directe.
Décomposition des suffixes et matrice des modèles
| Référence catalogue de base | Code suffixe | Code option | Description fonctionnelle / Configuration |
|---|---|---|---|
| ADV151 | -E00 | S2 | Module DI isolé 24 V CC à 32 canaux (avec capture SOE, plastron standard, prise en charge de la redondance double) |
| ADV151 | -E50 | /D5A00 | Module DI isolé 24 V CC à 32 canaux (avec capture SOE, adaptateur d’interface pour câble KS) |
| ADV151 | -P00 | -S2 | Module d’entrée numérique standard à 32 canaux |
Caractéristiques matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | ADV151-E00 S2 |
| Marque | Yokogawa |
| Origine | Japon |
| Poids | 0,30 kg |
| Dimensions | Format standard de module d’E/S FIO CENTUM |
| Température de fonctionnement | 0 à 50 °C |
| Consommation électrique | 350 mA max. sous 5 V CC, prélevés sur le bus système interne |
| Nombre de canaux | 32 canaux |
| Tension d’entrée nominale | 24 V CC |
| Plage de tension de fonctionnement | 18,0 à 26,4 V CC |
| Courant d’entrée | 4,1 mA par canal à la tension nominale |
| Fréquence maximale des impulsions | 25 Hz pour les fonctions d’entrée à bouton-poussoir |
| Configuration commune | Groupes isolés partageant le côté négatif (-) commun |
| Redondance | Prend en charge la configuration à double redondance |
Isolation entre canaux et intégration au DCS
Le module d’entrée numérique ADV151-E00 S2 assure une isolation optique à grande vitesse entre les circuits de détection de terrain et la logique du fond de panier système, afin d’éliminer les boucles de masse. Les entrées de terrain traitent directement les contacts binaires et les blocs fonctionnels de comptage des fronts au niveau matériel. Les registres d’état internes transmettent directement les valeurs numérisées des contacts aux réseaux d’interface des boucles HART 4-20 mA et des signaux du DCS, assurant des cycles de mise à jour de l’état en temps réel sans surcharger les cycles d’exécution du contrôleur central.
Foire aux questions
Q : L’ADV151-E00 S2 prend-il en charge les configurations de modules d’E/S à double redondance ?
R : Oui, l’architecture matérielle prend entièrement en charge l’installation à double redondance sur les bases imbriquées CENTUM FIO compatibles.
Q : Quelle est la fréquence maximale des impulsions pour les transitions des signaux d’entrée ?
R : Les canaux d’entrée prennent en charge des transitions de signal jusqu’à 25 Hz pour la logique de comptage des impulsions de boutons-poussoirs et des signaux discrets.
Q : Quelle est la plage de tension d’entrée de fonctionnement pour la détection de l’état des contacts sur ce module ?
R : Le module détecte les états discrets de terrain dans une plage de tension d’entrée comprise entre 18,0 et 26,4 V CC.
Directives d’installation sur site
- Coupez l’alimentation du fond de panier de l’armoire système avant d’enclencher le module dans l’emplacement d’E/S prévu.
- Alignez le bord de la carte du module sur les guides du rack de base FIO et poussez fermement jusqu’à l’engagement des clips de retenue supérieur et inférieur.
- Câblez les circuits de contacts de terrain 24 V CC en veillant à respecter la polarité des signaux sur les connexions des bornes de chaque canal.
- Acheminez les câbles des entrées numériques de terrain séparément des conducteurs CA haute tension afin d’éviter les couplages de bruit inductifs et capacitifs.
- Raccordez directement le blindage général du câble à la barre de mise à la terre fonctionnelle de l’armoire, conformément aux normes d’installation des DCS Yokogawa.
