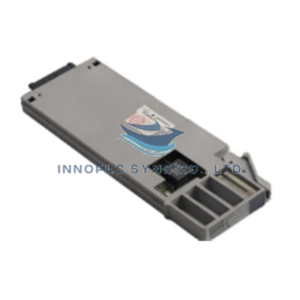

Carte d’entrée Yokogawa AAI143-S50 S1
Le Yokogawa AAI143-S50 S1, également référencé sous la référence AAI143-S50 S1 comme module d’entrée analogique, est un composant matériel dédié à l’acquisition de signaux de courant isolés sur 16 canaux au sein des plateformes DCS CENTUM VP et CS 3000. Il traite les boucles d’entrée analogiques 4-20 mA tout en assurant une isolation individuelle des canaux et en prenant en charge les configurations à double redondance.
Décomposition du suffixe et matrice des modèles
- AAI143 : plateforme matérielle de base pour le traitement d’entrées de courant isolées sur 16 canaux.
- -S50 : spécification standard de conditionnement et de revêtement industriel pour les environnements de contrôle des procédés.
- S1 : style de révision matérielle 1, désignant la version de fabrication initiale de référence pour l’architecture analogique isolée.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | AAI143-S50 S1 |
| Marque | Yokogawa |
| Origine | Fabrication industrielle standard |
| Poids | 0.3 kg |
| Dimensions | Format standard de plaque de base DCS |
| Température de fonctionnement | -20 deg C à +60 deg C |
| Consommation électrique | 5 V DC (environ 500 mA) |
| Type d’entrée | Entrée analogique de courant (4-20 mA) |
| Nombre de canaux | 16 (chaque canal étant isolé individuellement) |
| Courant d’entrée admissible | Jusqu’à 24 mA |
| Résistance d’entrée | Sous tension : 270-350 Ohm ; hors tension : >=500 kOhm |
| Précision | +-16 uA |
| Tension de tenue | 1500 V AC pendant 1 minute entre l’entrée et le système |
Isolation entre canaux et intégration de la boucle CJC
Chacun des 16 canaux bénéficie d’une isolation galvanique individuelle spécifiée à 1500 V AC pendant 1 minute par rapport au bus système, éliminant les boucles de masse et les transitoires en mode commun dans les environnements industriels perturbés. Le circuit prend en charge les boucles de courant 4-20 mA avec une couche de communication HART en option. Pour les boucles de température utilisant des transducteurs externes, la gestion de la compensation de soudure froide (CJC) est coordonnée par l’intermédiaire des borniers système afin de préserver la fidélité des mesures.
Foire aux questions
Q : Comment l’isolation individuelle des canaux protège-t-elle le module lors de défauts haute tension sur une seule boucle ?
R : Chaque canal fournit une barrière indépendante de tenue à 1500 V AC entre la boucle de terrain et la logique système, empêchant les défauts de surtension localisés de se propager aux canaux adjacents ou d’endommager le bus interne 5 V DC.
Q : Quelles sont les caractéristiques d’impédance lorsque le module est hors tension dans une configuration redondante ?
R : Hors tension, la résistance d’entrée augmente jusqu’à >=500 kOhm, ce qui empêche le chargement du signal et permet aux modules compagnons à double redondance de maintenir des mesures de boucle non altérées.
Consignes d’installation sur site
- Montez le module sur le rail DIN désigné ou dans l’emplacement prévu sur la plaque de base système, en vous assurant de son verrouillage mécanique avant d’engager les connecteurs électriques du fond de panier.
- Raccordez tout le câblage des boucles de courant 4-20 mA au moyen de câbles blindés à paire torsadée, en mettant le blindage à la terre sur une seule barre externe de l’armoire de répartition afin de préserver l’immunité au bruit.
- Vérifiez que l’alimentation du bus système 5 V DC reste stable sous la charge nominale de 500 mA avant la mise en service complète des boucles.
