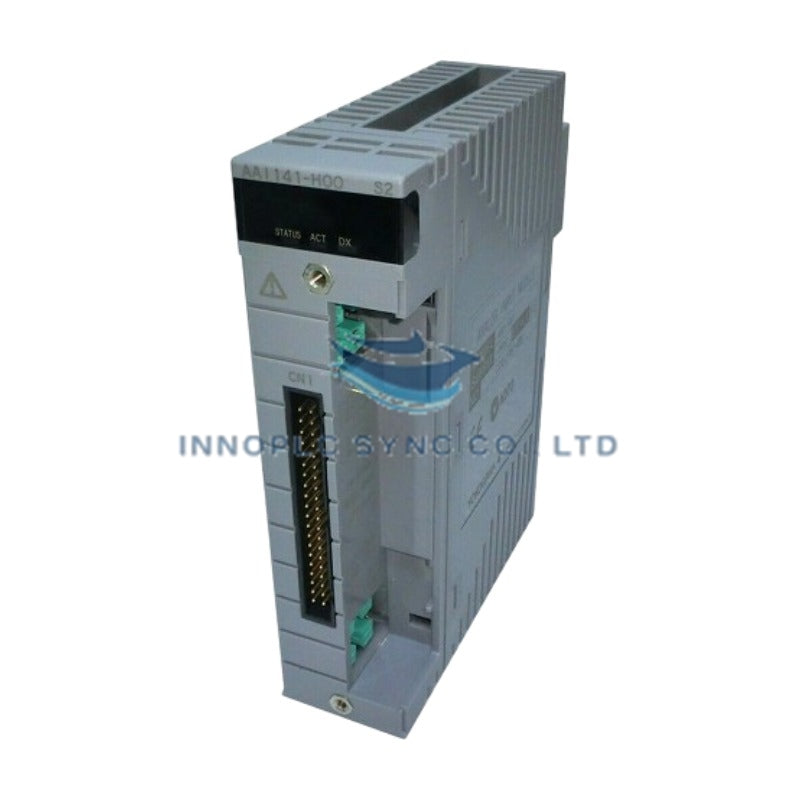

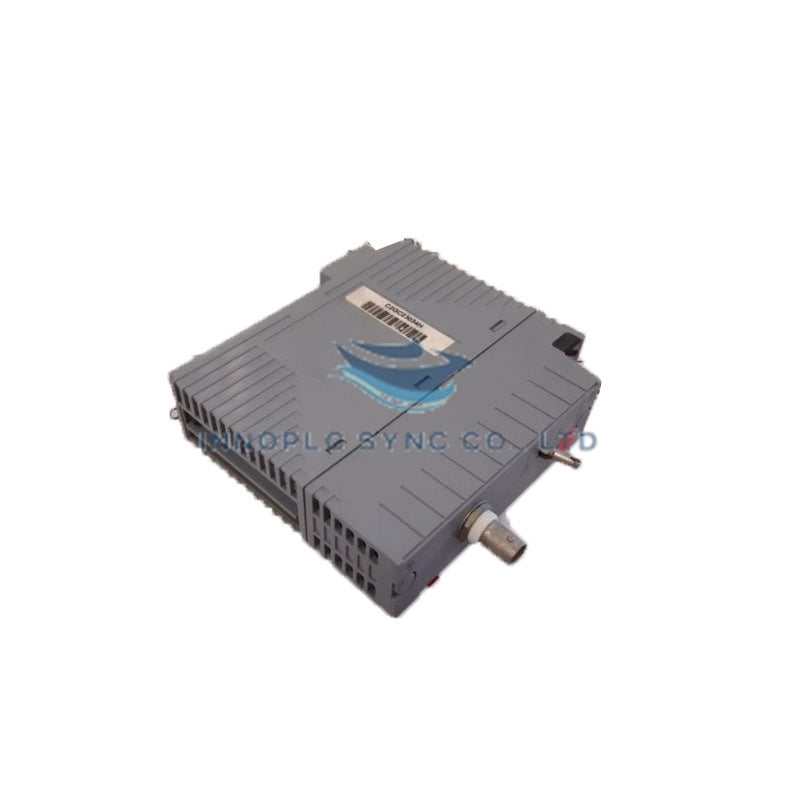

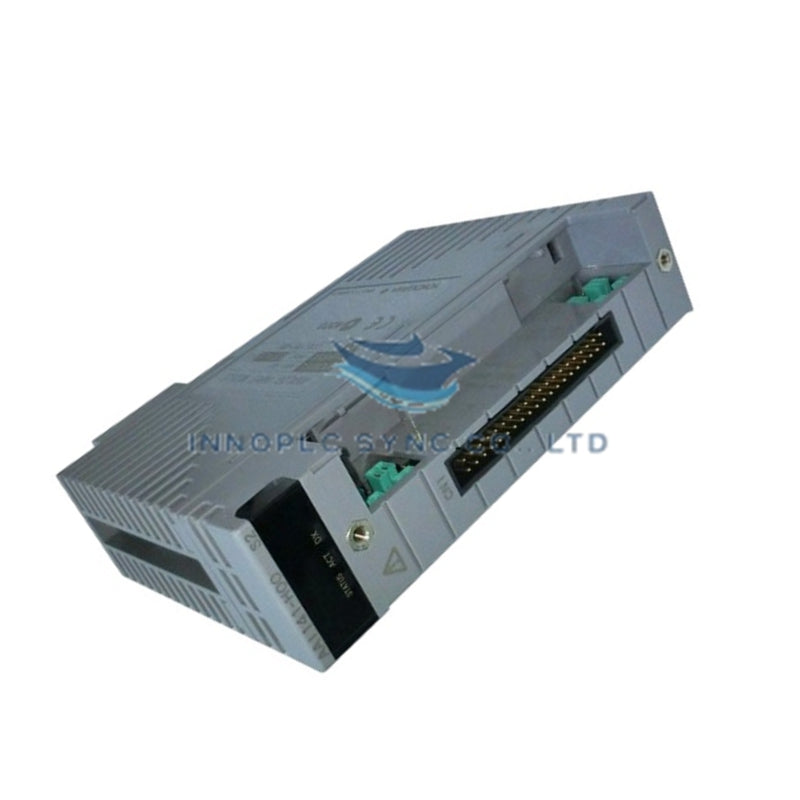

Entrée analogique Yokogawa AAI143-S03/A4500
Conçu pour le traitement à grande vitesse des signaux de courant et de tension sur les plateformes DCS Yokogawa CENTUM VP, le Yokogawa AAI143-S03/A4500 (AAI143, module d’entrée analogique à 16 canaux) assure une exécution physique et électrique directe. Il s’interface directement avec les transmetteurs de terrain à 2 et 4 fils, en convertissant les valeurs de mesure analogiques en données numériques pour la régulation globale des boucles.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | AAI143-S03/A4500 |
| Marque | Yokogawa |
| Origine | Japon |
| Poids | 0,3 kg |
| Dimensions | 100 mm (W) x 80 mm (H) x 35 mm (D) |
| Température de fonctionnement | Qualité industrielle standard (environnement opérationnel de 0 à 60 °C) |
| Consommation électrique | Charge standard du bus d’alimentation du fond de panier |
| Nombre de canaux | 16 |
| Signal d’entrée | 4 à 20 mA CC ou 1 à 5 V CC |
| Plage d’entrée | -10 à 130 V |
| Précision de conversion | 0,1 % de la pleine échelle |
| Temps de conversion | 2 ms |
| Communication HART | Prise en charge |
| Remplacement à chaud | Prise en charge |
Intégration du protocole de boucle HART 4-20 mA
Le module intègre une fonction de transmission transparente du protocole de boucle HART 4-20 mA sur les 16 canaux, permettant la communication numérique avec les appareils sans modifier le signal analogique principal de la boucle. Le traitement canal par canal accepte à la fois les signaux de courant standard de 4 à 20 mA et les entrées de 1 à 5 V CC, avec un taux de rafraîchissement de conversion de 2 ms. Cette conception permet de convertir simultanément et à grande vitesse les paramètres du procédé, tout en assurant la télémétrie et l’extraction des données de diagnostic des appareils de terrain en arrière-plan.
Foire aux questions
Q : Quelles précautions opérationnelles s’appliquent lors du remplacement à chaud du module AAI143-S03/A4500 ?
R : Le module prend en charge l’insertion et l’extraction sous tension avec le fond de panier pleinement alimenté, mais les boucles associées doivent être placées en mode manuel ou basculées vers des stratégies de repli secondaires avant le retrait, afin d’éviter toute perturbation de la régulation du système.
Q : Le temps de conversion de 2 ms s’applique-t-il uniformément aux plages d’entrée de courant et de tension ?
R : Oui, le convertisseur analogique-numérique interne traite tous les signaux d’entrée configurés de 4 à 20 mA CC et de 1 à 5 V CC dans l’intervalle de mise à jour nominal de 2 ms.
Directives d’installation sur site
- Alignement physique : Installez le module dans l’emplacement prévu du rack d’E/S CENTUM VP. Vérifiez l’alignement des bornes avant d’insérer complètement le module.
- Câblage et blindage : Acheminez les câbles de terrain à 2 ou 4 fils vers les connexions de bornes correspondantes. Reliez tous les blindages de câbles à la terre en un seul point sur la barre de terre de l’armoire afin d’éviter les interférences de signal.
- Vérification de la mise sous tension : Après l’insertion dans l’emplacement, vérifiez que les indicateurs d’état du fond de panier signalent une communication normale avec la station de contrôle de terrain (FCS).
