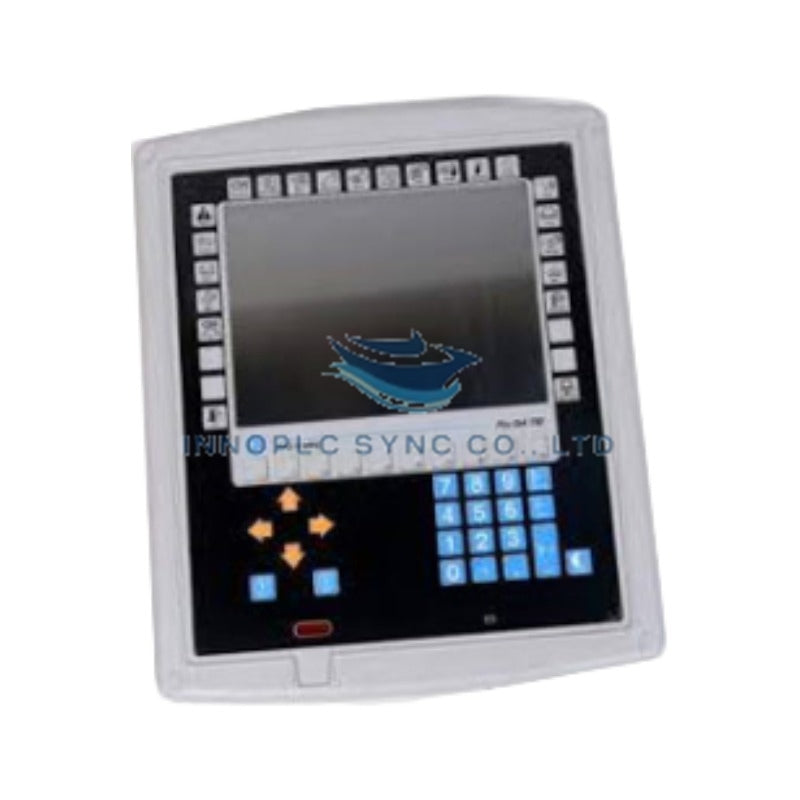

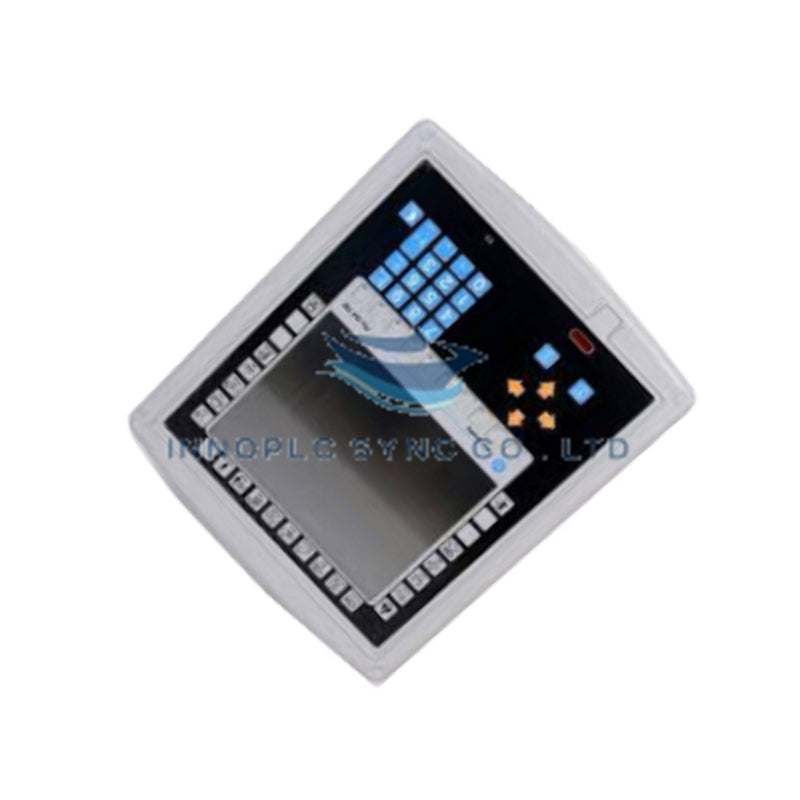

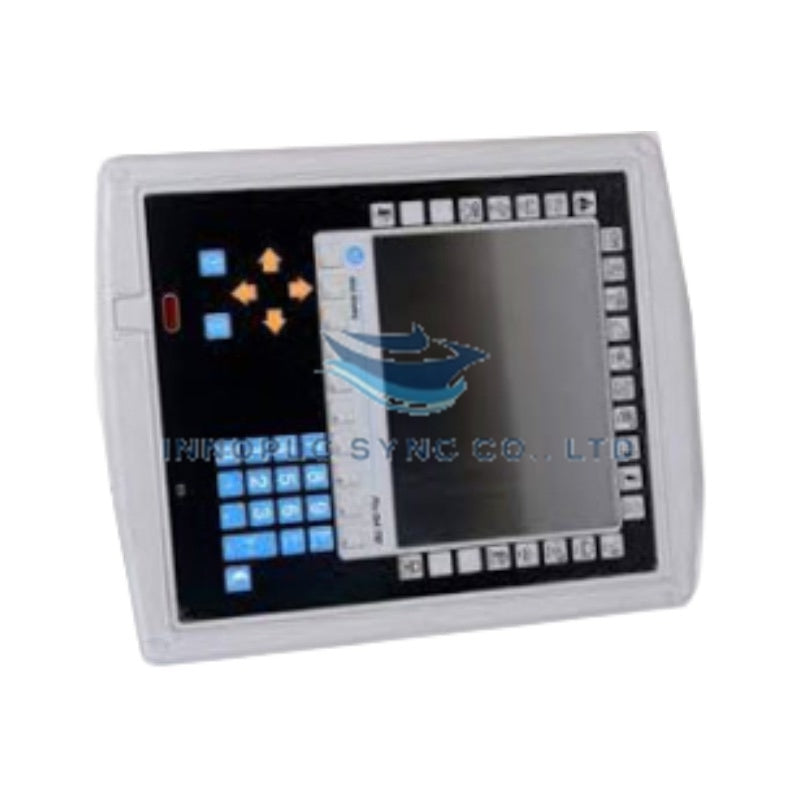

Interface opérateur Yokogawa 6500-PS7TS
Le Yokogawa 6500-PS7TS sert d’interface opérateur principale 6500-PS7TS, utilisée pour exécuter la visualisation localisée des processus sur les plateformes IHM Yokogawa.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | 6500-PS7TS |
| Marque | Yokogawa |
| Origine | Japon |
| Poids | 8.76 kg (19.32 lbs) |
| Dimensions | Dimensions standard du boîtier de panneau Pro Set 700 |
| Température de fonctionnement | 0 deg C à +50 deg C |
| Consommation électrique | 24 VDC / 100-240 VAC selon le système |
| Type d’affichage | Écran LCD couleur TFT |
| Série | Pro Set 700 |
| Dalle tactile | Écran tactile résistif (pièce de rechange : PRO-SET700-REPLACEMENT) |
| Catégorie du système | IHM / Terminal d’interface opérateur |
Isolation des voies et intégration de la boucle de communication
Le terminal 6500-PS7TS intègre des pilotes de communication série et Ethernet isolés afin de protéger les microprocesseurs graphiques internes contre les pointes de tension en mode commun présentes sur les lignes de communication de l’installation. L’isolation galvanique des interfaces RS-422/RS-485 et des bus de terrain élimine les interférences dues aux boucles de masse lors de l’interrogation de dispositifs d’E/S distants ou de transmetteurs HART 4-20 mA. Le filtrage intégré du bruit des signaux garantit un débit de données fiable entre l’IHM et les contrôleurs CENTUM DCS ou FA-M3 PLC en amont, tout en maintenant l’affichage des alarmes en temps réel et l’exécution déterministe de la saisie des paramètres.
Questions fréquemment posées
Q : Quelle pièce de rechange en verre pour panneau est prévue pour l’interface tactile 6500-PS7TS ?
R : L’ensemble de verre de remplacement de l’écran tactile spécifié par le fabricant est référencé sous le numéro de pièce PRO-SET700-REPLACEMENT.
Q : Comment la mise à la terre du châssis est-elle gérée afin d’éviter les interférences statiques sur la dalle tactile ?
R : Le boîtier métallique comporte une borne de terre à l’arrière qui doit être raccordée directement à la barre de terre principale de l’armoire de commande au moyen d’un conducteur à faible impédance.
Directives d’installation sur site
- Découpez l’ouverture du panneau de l’armoire conformément aux dimensions du gabarit du boîtier Pro Set 700.
- Insérez l’unité 6500-PS7TS par la découpe du panneau avant, en vous assurant que le joint d’étanchéité en caoutchouc intégré repose à fleur contre la face extérieure du panneau.
- Installez et serrez uniformément les brides de fixation du panneau arrière autour du périmètre afin d’obtenir une étanchéité à la poussière.
- Raccordez directement la terre de protection (PE) à la vis de mise à la terre du châssis à l’aide d’une cosse à anneau sertie avant de brancher les câbles d’alimentation.
- Raccordez les câbles de communication série ou Ethernet, en vérifiant que les fils de drainage des blindages sont mis à la terre à l’entrée de l’armoire.
