Câble USB vers DeviceNet | Allen Bradley 1784-U2DN

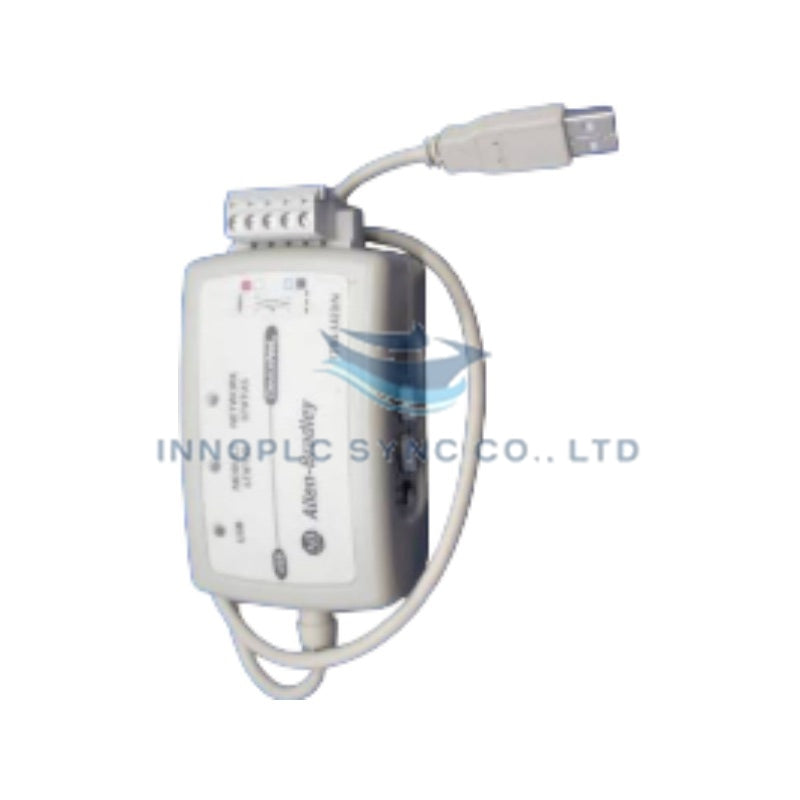

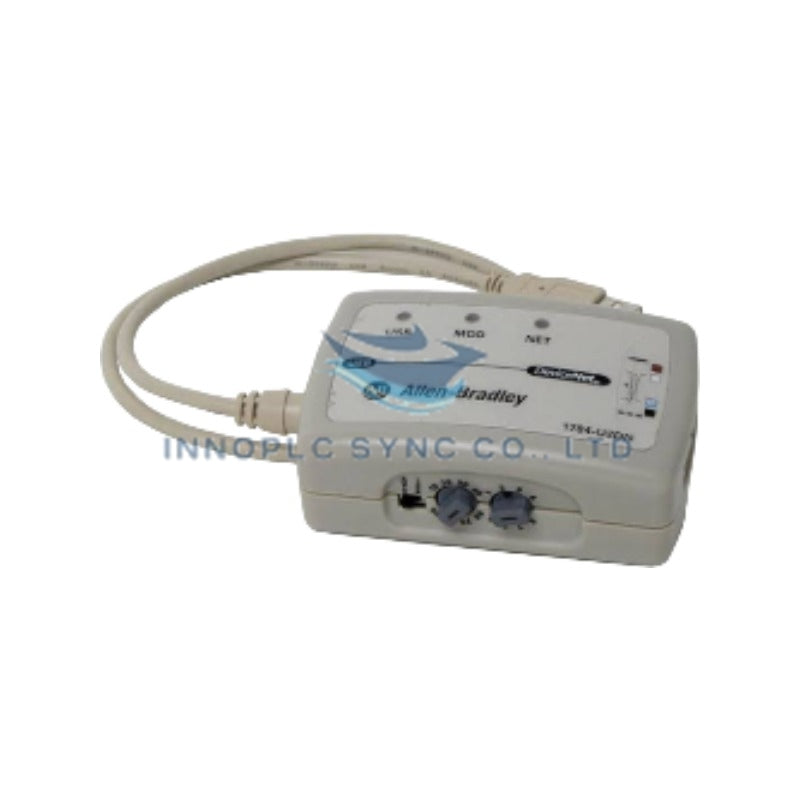

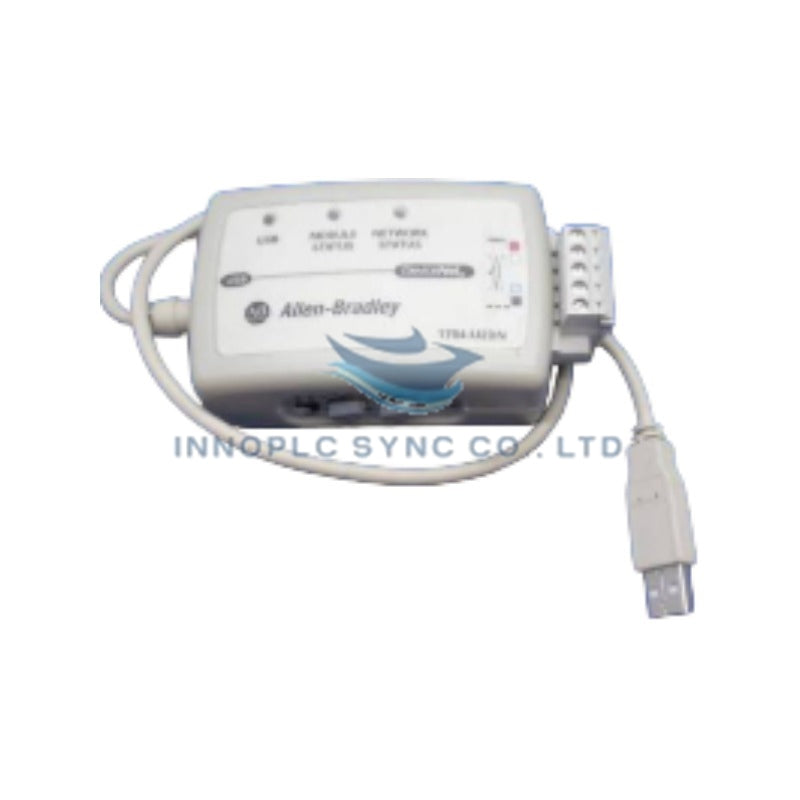

L’Allen Bradley 1784-U2DN est un câble d’interface compact USB vers DeviceNet conçu pour connecter un ordinateur personnel à un réseau industriel DeviceNet via un port USB standard. D’une longueur de 0,61 mètre, cet adaptateur facilite la programmation, la configuration et le diagnostic du réseau. Il fonctionne à différents débits de transmission et comporte des voyants LED de diagnostic intégrés.
Communication et configuration
Le câble prend en charge des vitesses de communication de 125 kbps, 250 kbps et 500 kbps. Il est doté d’un mécanisme de détection automatique du débit avec une option de repli à 125 kbps. Il comprend un commutateur physique de sélection du débit et un commutateur rotatif de sélection de l’adresse du nœud pour la configuration manuelle, ainsi que des voyants LED multicolores pour l’activité du réseau et la surveillance du module.
Caractéristiques électriques et d’alimentation
L’interface est alimentée par une connexion USB 5 V CC consommant 75 mA et par une alimentation DeviceNet externe de 24 V CC à 75 mA, pour une faible consommation électrique totale de 0,5 W. La connexion au réseau s’effectue à l’aide d’un connecteur Phoenix ouvert à 5 broches.
Conception physique et environnementale
Pesant 0,34 kg, l’appareil est conçu pour les environnements industriels et présente un indice de protection IP20. Il est conforme à plusieurs normes internationales, notamment C-Tick, CE, KC et UL. Le pilote approprié doit être installé sur l’ordinateur hôte avant utilisation.
| Paramètre | Spécification |
|---|---|
| Modèle | 1784-U2DN |
| Marque | Allen Bradley (Rockwell Automation) |
| Type de produit | Câble USB vers DeviceNet |
| Gamme de produits | Câbles de communication PLC 5 |
| Débits de données | 125, 250, 500 kbps |
| Longueur du câble | 0.61 m |
| Alimentation USB | 5 V CC à 75 mA |
| Alimentation DeviceNet | 24 V CC à 75 mA |
| Consommation électrique | 0,5 W |
| Indice de protection | IP20 |
| Poids | 0,34 kg (0,75 lb) |
| Certifications | C-Tick, CE, KC, UL |
Foire aux questions
Q : Comment configure-t-on le débit de communication sur le 1784-U2DN ? R : Le débit peut être réglé à l’aide du commutateur intégré sur 125, 250 ou 500 kbps, ou détecté automatiquement avec une option de repli à 125 kbps.
Q : Que faut-il faire avant de connecter le câble à un ordinateur ? R : Le pilote USB approprié doit être installé sur l’ordinateur hôte afin que le câble d’interface soit correctement reconnu et puisse communiquer.
