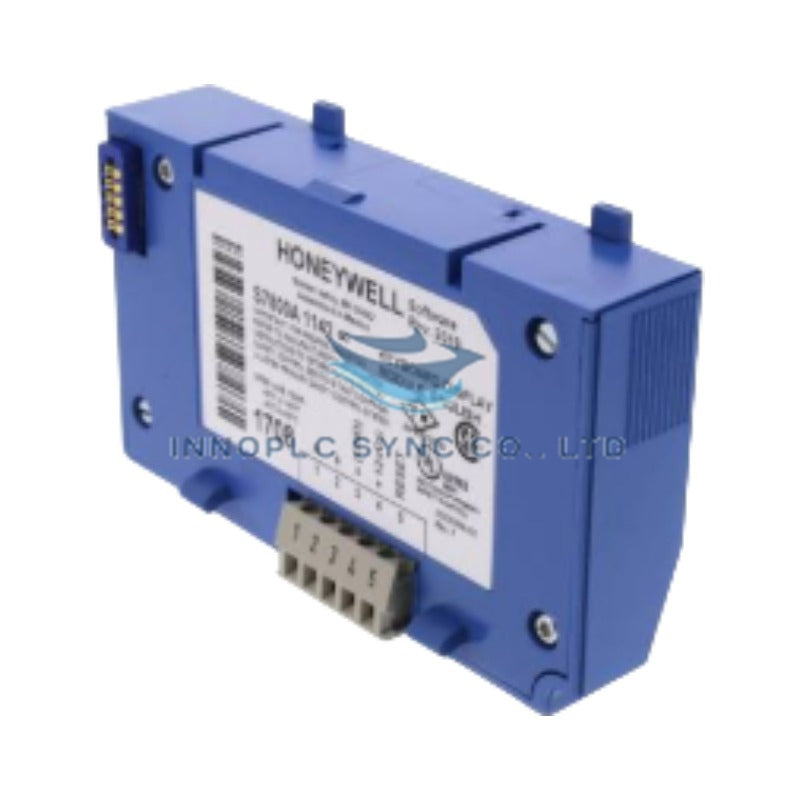

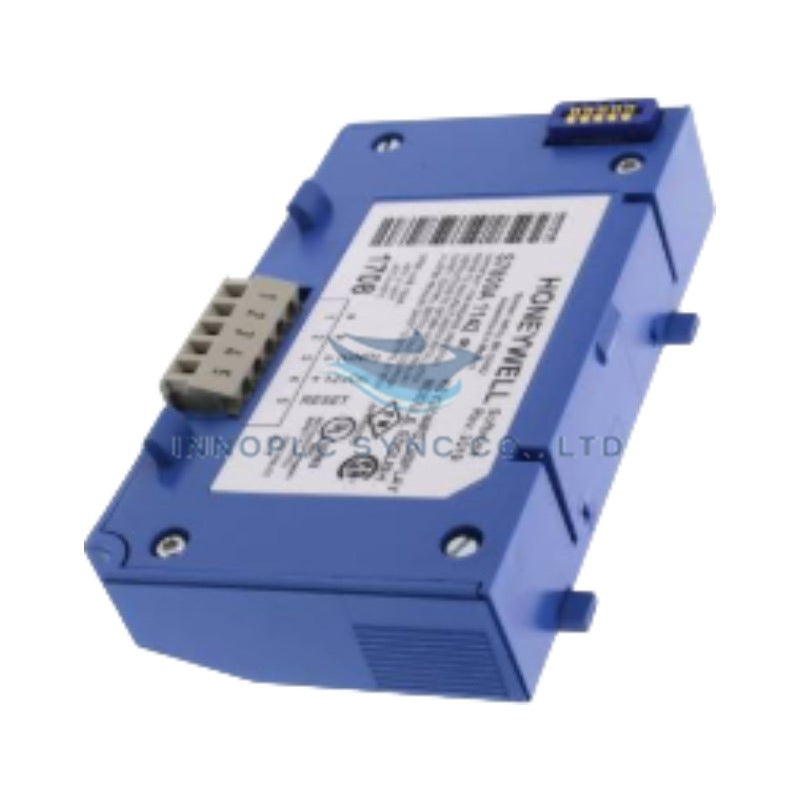

Module d’affichage et clavier Honeywell S7800A1142
Le Honeywell S7800A1142, également référencé sous le nom de module d'affichage à clavier S7800A, est un composant matériel dédié à l'affichage local des diagnostics, à la configuration des paramètres et à la surveillance de l'état au sein des réseaux de systèmes de contrôle de brûleur de la série 7800. Il établit des communications série directes avec le module principal de contrôle du brûleur afin d'afficher en temps réel le calendrier de fonctionnement, l'intensité du signal de flamme, les données relatives à la cause de la séquence de verrouillage et les codes de diagnostic du système.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | S7800A1142 (S7800A) |
| Marque | Honeywell |
| Origine | États-Unis |
| Poids | 0,32 kg (poids d'expédition : 0,80 kg) |
| Dimensions | 127 mm x 73 mm x 22 mm |
| Température de fonctionnement | -40 à 60 deg C |
| Consommation électrique | 13 VCC à 100 mA max. (fournis par le module de la série 7800) |
| Type de module | Module d'affichage à clavier (KDM) |
| Technologie d'affichage | Afficheur fluorescent sous vide (VFD) de 2 lignes de 20 caractères |
| Interface du clavier | Clavier à membrane à 5 boutons (Défilement, Mode, Réinitialisation, Modification, Entrée) |
| Protection du boîtier | NEMA 1 / IP40 |
| Compatibilité des sous-systèmes | Modules relais Honeywell de la série 7800 |
Intégration du protocole de boucle HART 4-20 mA et isolation entre canaux
Lorsqu'il fonctionne comme interface homme-machine locale pour les contrôleurs de sécurité de flamme, le S7800A1142 utilise des canaux de données série basse tension isolés. Des optocoupleurs internes assurent une isolation galvanique entre l'électronique de l'afficheur local et le câblage haute tension des bornes de terrain CA du module relais hôte de la série 7800. Cela empêche les surtensions d'allumage haute tension, les parasites de commutation et les transitoires en mode commun de corrompre les registres mémoire du microcontrôleur. Lorsqu'il est installé dans des armoires de contrôle de brûleur avec des instruments de contrôle de procédé utilisant des communications selon le protocole de boucle HART 4-20 mA ou des jonctions de référence à compensation de soudure froide (CJC) pour le contrôle des boucles de température, le module conserve son immunité électromagnétique et la stabilité des communications de données numériques.
Foire aux questions
Q : Le module d'affichage à clavier S7800A1142 peut-il être retiré ou branché alors que le module relais hôte est sous tension ?
R : Oui. Le module prend en charge le branchement à chaud directement dans le logement avant d'un module relais de la série 7800 sous tension, sans interrompre les opérations actives de surveillance de la flamme ni les séquences de réinitialisation après défaut.
Q : À quelle distance maximale du module principal de contrôle du brûleur le S7800A1142 peut-il être monté à distance ?
R : Le montage à distance est pris en charge jusqu'à une longueur physique maximale de câble de 1000 pieds (305 mètres), au moyen d'un kit de montage à distance dédié avec des conducteurs torsadés blindés.
Directives d'installation sur site
- Coupez l'alimentation secteur CA principale du coffret de contrôle du brûleur de la série 7800 si vous installez un cadre de porte encastré en option.
- Alignez les broches du connecteur série arrière du S7800A1142 avec la prise du connecteur correspondant à l'avant du module relais de la série 7800.
- Enfoncez fermement le module d'affichage à clavier jusqu'à ce que les languettes de verrouillage en plastique supérieure et inférieure s'enclenchent correctement.
- Pour les applications de montage à distance sur porte, raccordez le fil de drain du blindage du câble série à la borne de terre fonctionnelle (FE) du panneau uniquement.
- Mettez le module relais sous tension et vérifiez que l'afficheur s'initialise en indiquant l'état du système et l'intensité du signal de flamme en millivolts.
