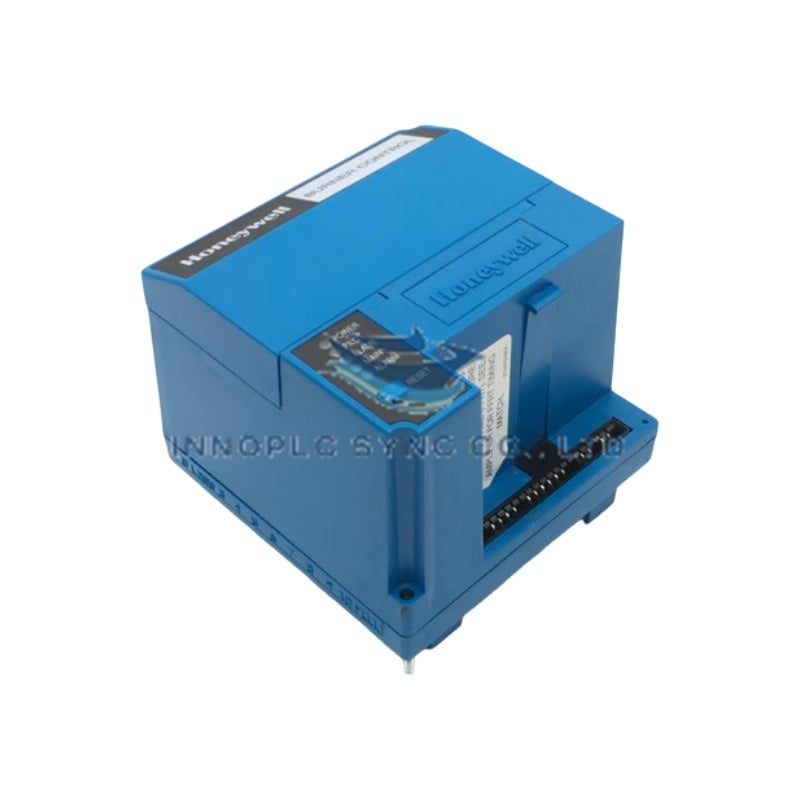

Contrôleur de brûleur principal marche-arrêt Honeywell RM7895A1014
Configuré pour la gestion des brûleurs et l’exécution de la protection contre l’extinction de flamme dans les applications de combustion commerciales, le Honeywell RM7895A1014, également référencé comme unité de commande de brûleur RM7895A1014, fonctionne comme un module relais à microprocesseur pour les systèmes de brûleur 120 VAC 50/60 Hz.
Décomposition du suffixe et matrice des modèles
- RM7895A1014 : Désignation du modèle de base du contrôleur primaire de brûleur tout ou rien de la série 7800, avec fonctionnement à pilote intermittent et compatibilité avec une carte de temporisation de prépurge.
- Série 7800 : Plateforme de commande de brûleur à microprocesseur Honeywell utilisant des amplificateurs de flamme enfichables, des temporisateurs de prépurge et des socles de câblage universels.
Caractéristiques matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | RM7895A1014 |
| Marque | Honeywell |
| Origine | États-Unis / site de fabrication mondial |
| Poids | 1,95 lb (0,90 kg) |
| Dimensions | 5,0 po x 5,0 po x 5,25 po (127 mm x 127 mm x 133 mm avec le socle Q7800A) |
| Température de fonctionnement | -40 deg C à +60 deg C (-40 deg F à +140 deg F) |
| Consommation électrique | 10 W max. |
| Tension de fonctionnement | 120 VAC (+10 %, -15 %), 50/60 Hz |
| Durée d’établissement de la flamme | Pilote de 4 s ou 10 s ; flamme principale intermittente |
| Temporisation de prépurge | Déterminée par la carte de temporisation de prépurge enfichable ST7800A |
| Composants requis | Socles Q7800A,B ; amplificateur de flamme R78xx ; temporisateur de prépurge ST7800A |
Exécution de la sécurité du module relais et logique des verrouillages
Le module régit les séquences de fonctionnement du brûleur grâce à une supervision interne par microcontrôleur, en coordonnant les cycles obligatoires de prépurge et l’allumage du pilote intermittent. Les circuits de verrouillage de sécurité sont surveillés en continu afin de garantir une mise en sécurité immédiate, avec fermeture des vannes de combustible en quelques millisecondes dès la détection d’une perte de débit d’air ou de la disparition du signal de flamme. La mémoire non volatile et les voyants LED de diagnostic enregistrent les codes historiques des défauts pour faciliter le dépannage et assurer la conformité réglementaire.
Foire aux questions
Q : Le module Honeywell RM7895A1014 peut-il être remplacé lorsque le socle de câblage est sous tension ?
R : Non. L’alimentation électrique principale du socle de commande du brûleur doit être complètement déconnectée et verrouillée avant de retirer ou d’insérer le module relais, afin d’éviter tout choc électrique ou dommage au relais.
Q : Comment l’intervalle de prépurge est-il déterminé pour ce contrôleur ?
R : La temporisation de prépurge est définie directement par l’installation d’une carte de temporisation de prépurge enfichable ST7800A dans l’emplacement prévu à cet effet sur la face avant du module relais.
Q : Quels amplificateurs de signal de flamme sont compatibles avec le RM7895A1014 ?
R : L’unité accepte les amplificateurs enfichables standard de la série 7800, notamment les modèles R7847, R7848, R7849, R7851, R7852, R7861 et R7886, selon le type de détecteur de flamme.
Directives d’installation sur site
- Isolement de l’alimentation : Coupez toutes les alimentations primaires 120 VAC desservant le panneau de gestion du brûleur avant toute opération d’entretien ou d’installation du module de commande.
- Protection contre l’électricité statique : Portez un bracelet antistatique homologué relié à la terre du coffret lors de la manipulation de la carte électronique du châssis.
- Mise en place sur le socle : Alignez précisément les broches de guidage du module RM7895A1014 avec les fentes du socle de câblage Q7800, puis appuyez uniformément vers le bas jusqu’à ce que les broches du connecteur enfichable soient complètement engagées. Serrez la vis de fixation avant.
- Mise à la terre et blindage : Vérifiez que le châssis du socle est correctement relié à une prise de terre à faible impédance afin de préserver l’immunité au bruit électrique et la stabilité du fonctionnement du détecteur de flamme.
