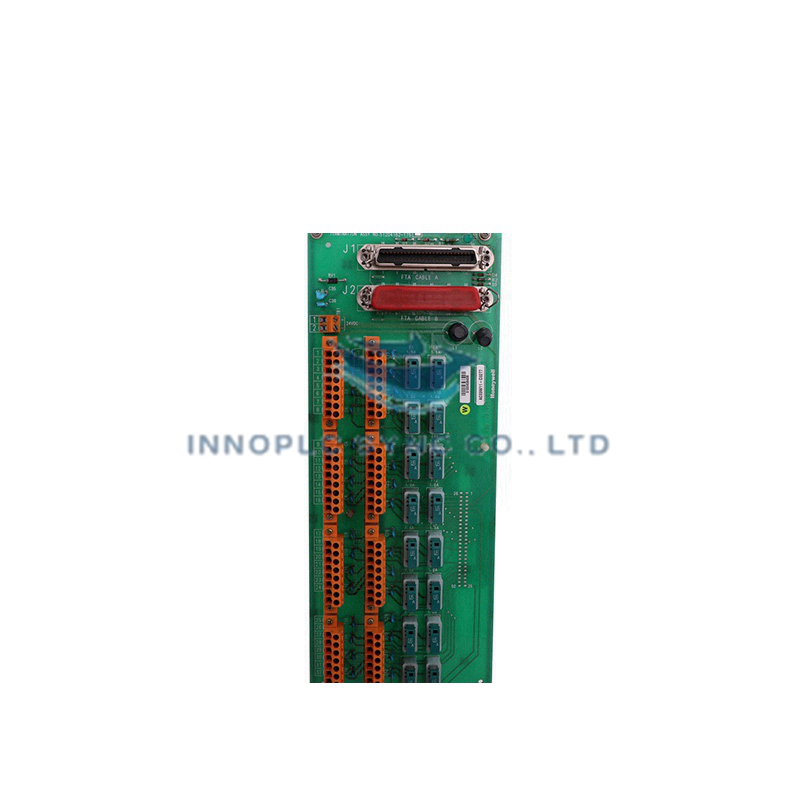

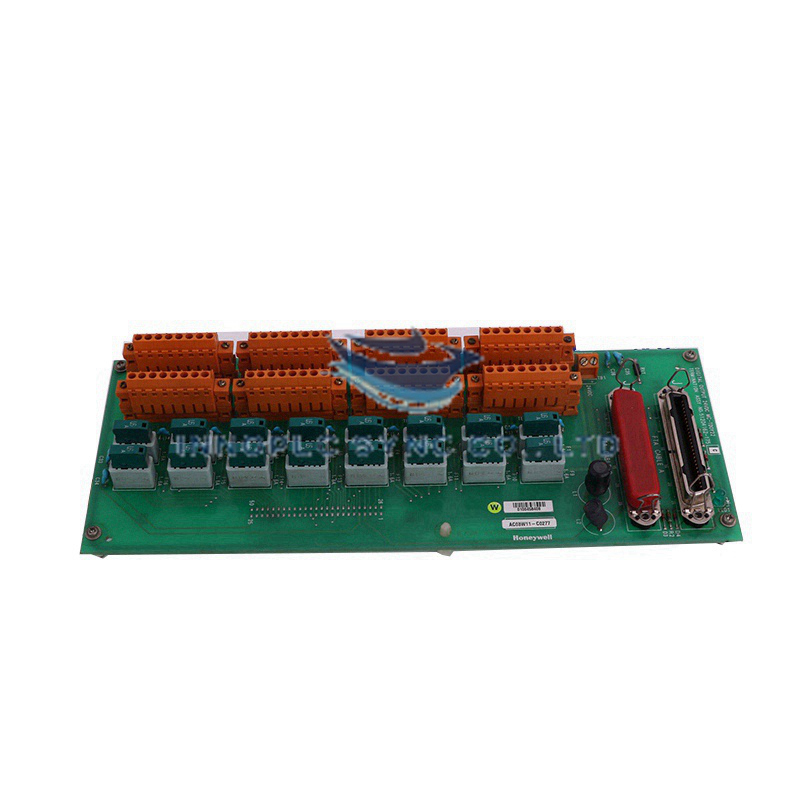

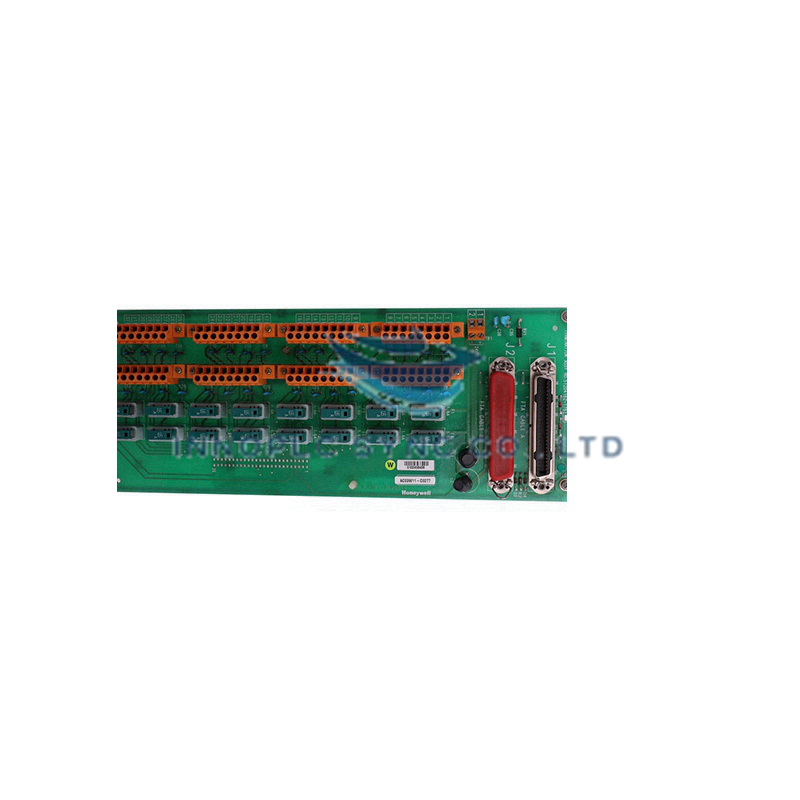

Ensemble de terminaison de terrain à sorties numériques Honeywell MC-TDOY22
Conçu pour le routage de signaux discrets à haute densité sur les plateformes Experion PKS, le Honeywell MC-TDOY22 (MC-TDOY22, ensemble de terminaison de sorties numériques) assure une exécution physique et électrique directe. Cette interface matérielle relie le sous-système processeur d’E/S du contrôleur DCS aux charges numériques installées sur le terrain. Fonctionnant sous une tension nominale de 24 VCC, l’ensemble fournit 32 canaux de sortie dédiés, conçus pour piloter des relais d’interface, des électrovannes et des voyants sans nécessiter de matériel externe de conversion des signaux.
Caractéristiques matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | MC-TDOY22 |
| Marque | Honeywell |
| Origine | États-Unis |
| Poids | 1,0 kg |
| Poids d’expédition | 4,0 kg |
| Dimensions | Format standard d’assemblage de terminaison de terrain |
| Température de fonctionnement | 0 à 60 degrés C |
| Consommation électrique | Alimentation nominale de boucle du système de 24 VCC |
| Capacité des canaux | 32 sorties numériques |
| Tension du signal | 24 VCC |
Isolation entre canaux et stabilité du protocole de boucle
L’ensemble intègre une architecture d’isolation entre canaux afin d’empêcher les boucles de masse et les transitoires en mode commun de se propager vers le fond de panier principal du DCS. Chacun des 32 canaux discrets prend en charge un câblage de boucle de terrain indépendant, préservant l’intégrité du signal en présence de perturbations électriques induites par le terrain. Des chemins de boucle galvaniquement isolés standard assurent une séparation complète entre la distribution de l’alimentation de terrain et la logique interne du processeur.
Foire aux questions
Q : Comment le câblage de terrain est-il raccordé à l’ensemble MC-TDOY22 ?
R : Le câblage de terrain se raccorde directement aux bornes du bornier de l’ensemble, qui se connectent au processeur d’E/S par l’intermédiaire de câbles d’interconnexion système standardisés.
Q : Le MC-TDOY22 peut-il être installé ou remplacé lorsque le système est sous tension ?
R : Le remplacement à chaud de l’ensemble nécessite l’isolement de l’alimentation de terrain ou le respect de procédures de maintenance sous tension certifiées pour la classe concernée, afin d’éviter les déclenchements intempestifs ou les pics de courant sur les canaux adjacents.
Directives d’installation sur le terrain
- Monter l’ensemble sur un rail DIN standard ou dans un boîtier de terminaison de terrain, en veillant à ce que les tresses de mise à la terre soient solidement boulonnées à la barre de terre de l’armoire.
- Acheminer les lignes d’alimentation de terrain 24 VCC séparément des câbles CA haute tension afin d’empêcher les interférences électromagnétiques sur les chemins de signal.
- Vérifier que les bornes de raccordement des 32 canaux sont serrées aux couples spécifiés (généralement de 0,5 à 0,6 Nm) avant d’appliquer l’alimentation de boucle.
- Veiller à ce que les fils de drain des blindages soient mis à la terre en un seul point de terminaison au niveau de la plaque presse-étoupe d’entrée de l’armoire afin d’éliminer les boucles de masse circulantes.
