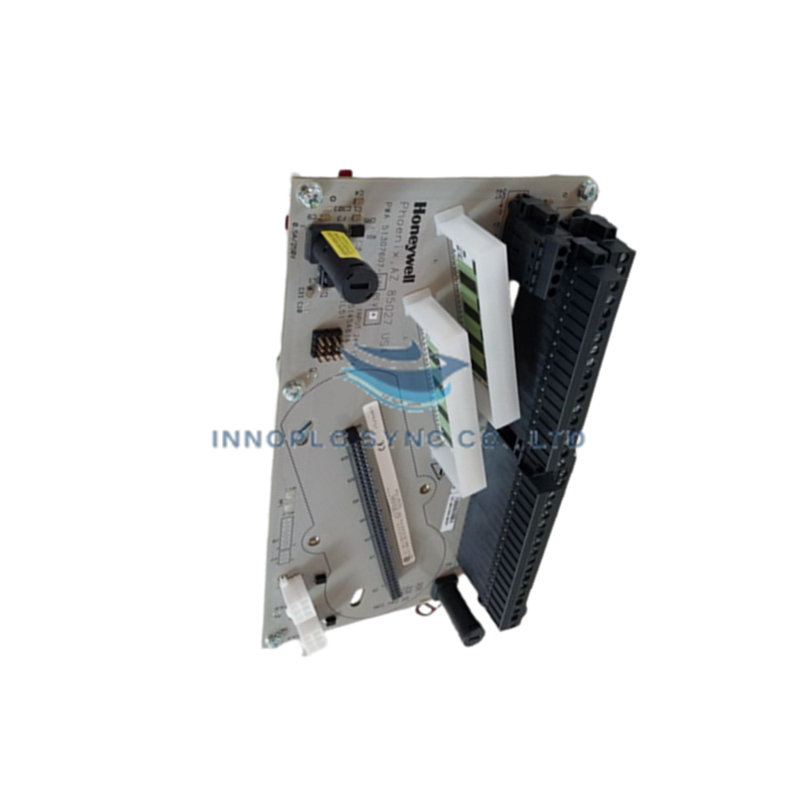

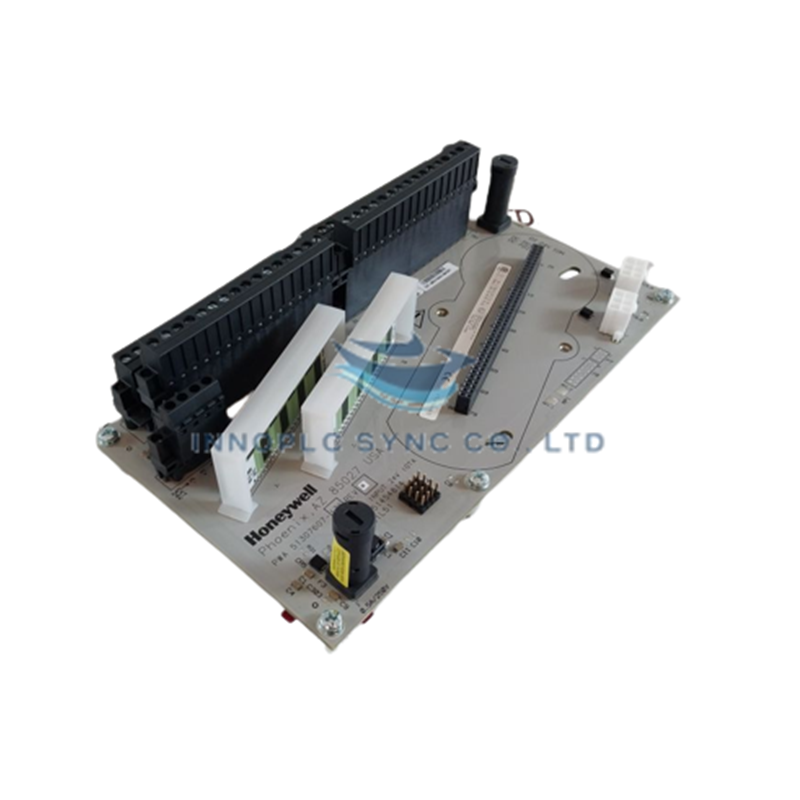

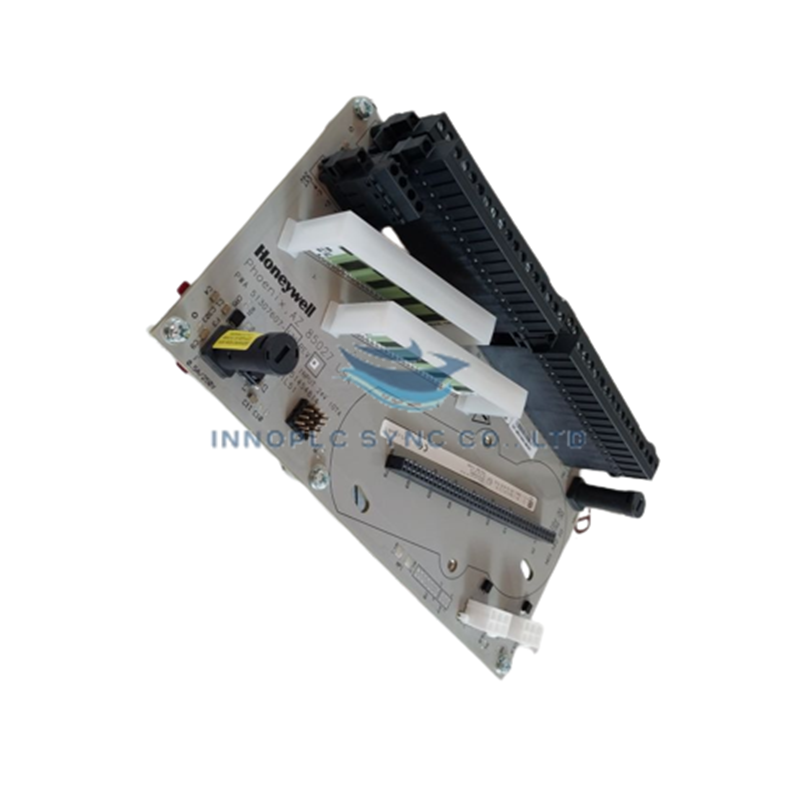

Module d’entrée analogique haute précision Honeywell MC-TAIH22
Configuré pour l'acquisition de signaux physiques à haute densité sur les plateformes Experion PKS et ControlEdge, le Honeywell MC-TAIH22 (MC-TAIH22 module d'entrée analogique haut niveau) assure une exécution physique et électrique directe. Le module accepte jusqu'à 16 points d'entrée analogiques via des voies de capteurs de tension, de courant, de thermocouples et de sondes RTD afin d'échantillonner les variables de température, de pression et de débit. La logique interne de conditionnement du signal effectue un filtrage actif et une suppression du bruit avant de transmettre des données numériques haute résolution sur le fond de panier. Le revêtement de protection intégré protège les composants embarqués contre les contaminants atmosphériques corrosifs, tandis que les deux connexions d'alimentation prennent en charge des rails opérationnels redondants.
Caractéristiques matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | MC-TAIH22 |
| Marque | Honeywell |
| Origine | États-Unis |
| Poids | 0.3 kg |
| Dimensions | 12.7 x 6.2 x 9.4 cm |
| Température de fonctionnement | -40 à +85 deg C |
| Consommation électrique | 24 VDC nominal (prend en charge la redondance de l'alimentation) |
| Canaux d'entrée | 16 points d'entrée analogiques |
| Types de signaux d'entrée | Thermocouples, sondes RTD, capteurs de tension et de courant |
| Raccordement terrain | Bornes à compression |
| Revêtement de protection | Oui (non conforme CE) |
| Certifications | CE, UL508, CSA, TUV |
Compensation de soudure froide et isolation des canaux
Le module MC-TAIH22 intègre un traitement de compensation de soudure froide (CJC) haute précision sur ses 16 canaux d'entrée lorsqu'il est raccordé à des capteurs à thermocouple. Les thermistances embarquées mesurent en continu la température ambiante au niveau du bornier à compression et ajustent dynamiquement les calculs du potentiel en millivolts afin de neutraliser les erreurs dues aux gradients thermiques de la soudure froide. Des barrières d'isolation internes entre les canaux et le système découplent les boucles de signaux des capteurs entrants des microprocesseurs internes du fond de panier, protégeant les étages sensibles de conversion A/N contre le bruit électrique en mode commun élevé, les boucles de potentiel de masse et les transitoires de tension côté terrain.
Foire aux questions
Q : Quel est l'impact de la spécification du revêtement de protection sur la conformité réglementaire CE ?
R : Le revêtement de protection appliqué à l'assemblage des circuits internes du MC-TAIH22 offre une protection renforcée dans les environnements difficiles et corrosifs ; toutefois, cette configuration revêtue spécifique est désignée comme non conforme CE.
Q : Quel matériel de raccordement est utilisé pour le câblage des capteurs de terrain ?
R : Les connexions terrain sont réalisées au moyen de bornes à compression intégrées, conçues pour fixer directement les conducteurs de signaux rigides ou multibrins aux canaux de conditionnement d'entrée.
Q : Le module nécessite-t-il des blocs externes de compensation de soudure froide pour les entrées de thermocouple ?
R : Les circuits internes de compensation de soudure froide ajustent directement les références thermiques au niveau de l'étage d'entrée du module, préservant la précision de mesure de la température sans matériel CJC externe.
Directives d'installation sur site
- Monter le module MC-TAIH22 sur les rails de guidage du châssis de l'armoire, en veillant à ce que les connecteurs du fond de panier soient parfaitement alignés avant de pousser l'unité jusqu'à sa position enclenchée.
- Serrer les vis de retenue du module afin de sécuriser le montage physique et d'établir une liaison équipotentielle de masse du châssis à faible impédance.
- Raccorder les conducteurs d'entrée terrain (tension, courant, RTD ou thermocouple) aux bornes à compression, en respectant les longueurs de dénudage et les limites de couple spécifiées.
- Acheminer les câbles des entrées analogiques de bas niveau et des thermocouples à l'aide de câbles blindés, en raccordant les fils de drain du blindage à la barre de terre technique en point unique à l'intérieur du coffret.
- Maintenir une distance minimale de 20 cm entre les câbles de signaux basse tension et les lignes CA de forte puissance afin de réduire les interférences électromagnétiques.
