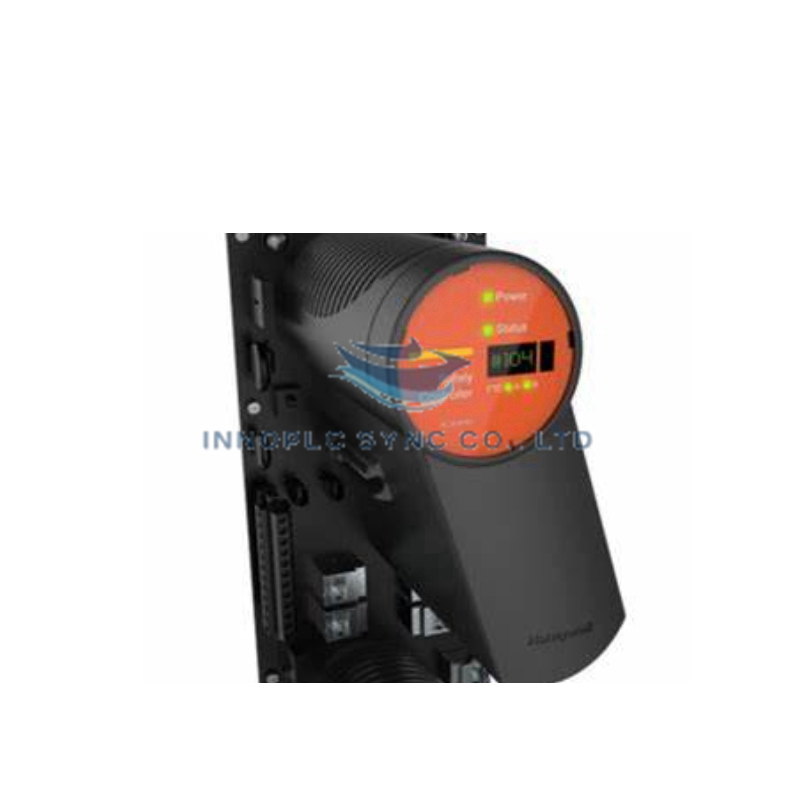

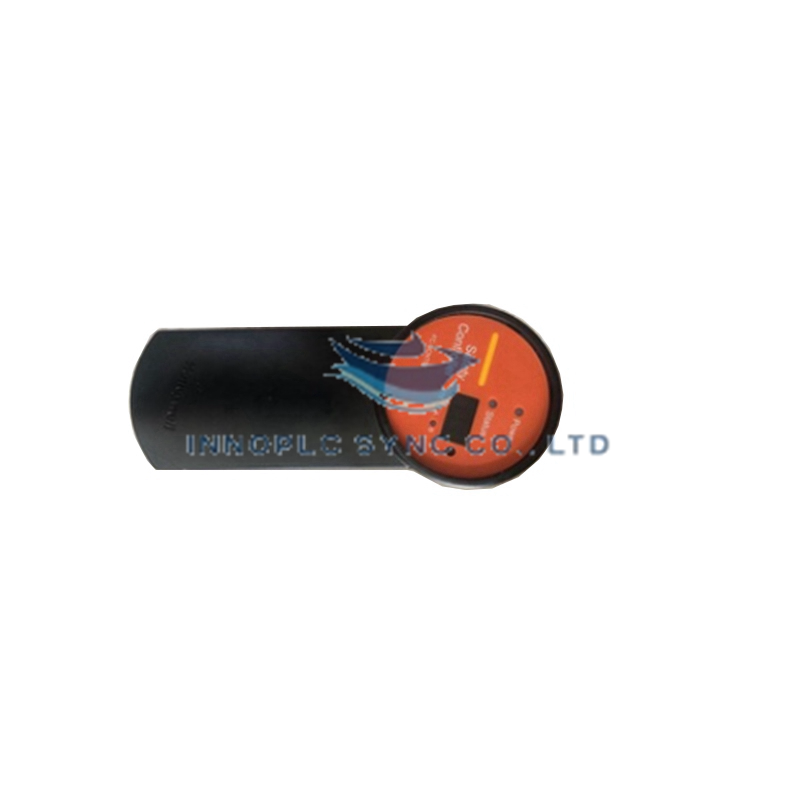

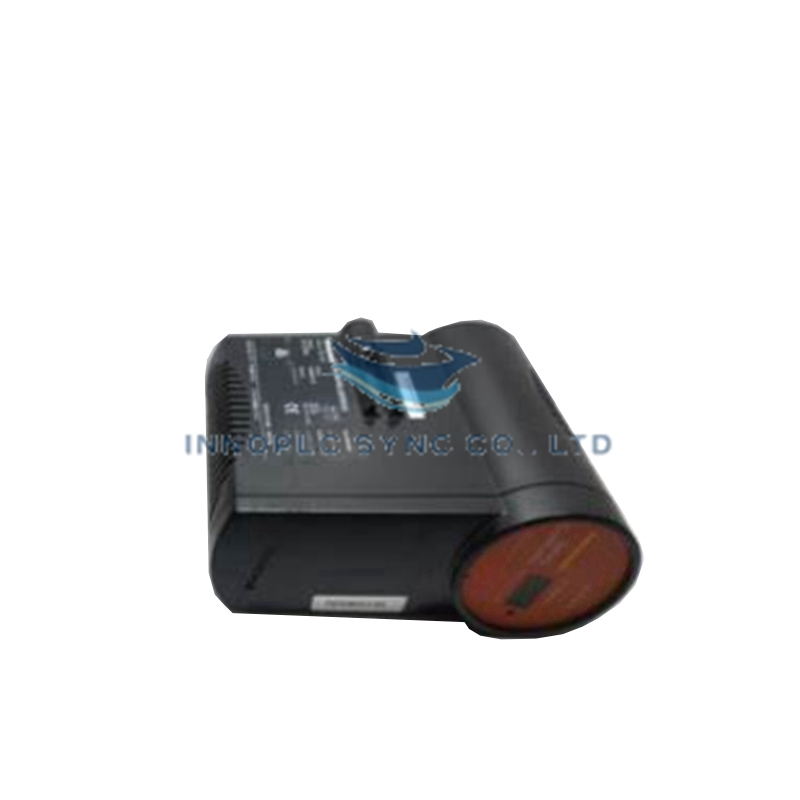

Module d’E/S universel Honeywell FC-RUSLS-3224
Configuré pour le conditionnement universel des signaux et l’exécution d’opérations critiques pour la sécurité dans les réseaux Honeywell Safety Manager, le Honeywell FC-RUSLS-3224 (module d’E/S universelles déportées de sécurité FC-RUSLS-3224) assure une exécution physique et électrique directe. Il prend en charge jusqu’à 32 voies de terrain configurables en modes d’entrée ou de sortie, tout en assurant la surveillance des diagnostics sur des réseaux de communication distants.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | FC-RUSLS-3224 |
| Marque | Honeywell |
| Origine | États-Unis |
| Poids | 0,2 kg |
| Dimensions | 3,2 cm x 12,7 cm x 12,7 cm |
| Température de fonctionnement | Externe : -40 à +70 °C ; interne : -40 à +90 °C |
| Consommation électrique | Courant d’alimentation : 300 mA max. (sans charge de terrain) |
| Tension d’alimentation | 24 VCC (-15 % à +30 %) |
| Tension d’entrée / sortie | 24 VCC nominale |
| Nombre de voies | 32 voies universelles (E/S configurables) |
| Protocoles de communication | Modbus RTU, protocole HART |
| Humidité relative | 10 % à 95 % HR (sans condensation) |
| Indice environnemental | Degré de pollution 2 ou supérieur |
Protocole de boucle HART 4-20 mA et isolation entre les voies
Le FC-RUSLS-3224 intègre des barrières d’isolation internes entre les voies afin d’éliminer les boucles de masse et de découpler les signaux d’entrée et de sortie terrain 24 VCC des rails logiques du fond de panier. Chacune des 32 voies universelles prend en charge les protocoles de superposition numérique HART en transparence, en complément de l’exécution de signaux analogiques standard 4-20 mA. Le filtrage intégré empêche le bruit électrique en mode commun haute fréquence de perturber la télémétrie de terrain lors de la configuration à distance ou de l’interrogation des diagnostics via Modbus RTU.
Foire aux questions
Q : Quels paramètres d’alimentation sont requis pour alimenter le module FC-RUSLS-3224 ?
R : Le module fonctionne avec une alimentation nominale de 24 VCC (plage acceptable de -15 % à +30 %), avec une consommation de courant de base de 300 mA max., hors consommation de l’alimentation de la charge de terrain externe.
Q : Comment l’isolation entre les voies et les communications HART sont-elles maintenues sur les voies d’E/S universelles ?
R : Des circuits d’isolation galvanique découplent les chemins de chaque voie, permettant simultanément la mesure analogique 4-20 mA, la signalisation TOR 24 VCC et la communication numérique HART, sans diaphonie ni interférence due au bruit.
Consignes d’installation sur site
- Fixez solidement le châssis du module sur le rail DIN de l’armoire, en veillant à ce que la bride de mise à la terre établisse un contact à faible impédance avec le rail métallique.
- Câblez les 32 voies universelles de terrain à l’aide de câbles blindés à paires torsadées, en raccordant les fils de drainage des blindages à la barre de terre de protection centrale de l’armoire.
- Acheminez les câbles des signaux de terrain dans des goulottes dédiées, séparées des lignes CA haute tension et des câbles de commutation des variateurs de moteur.
