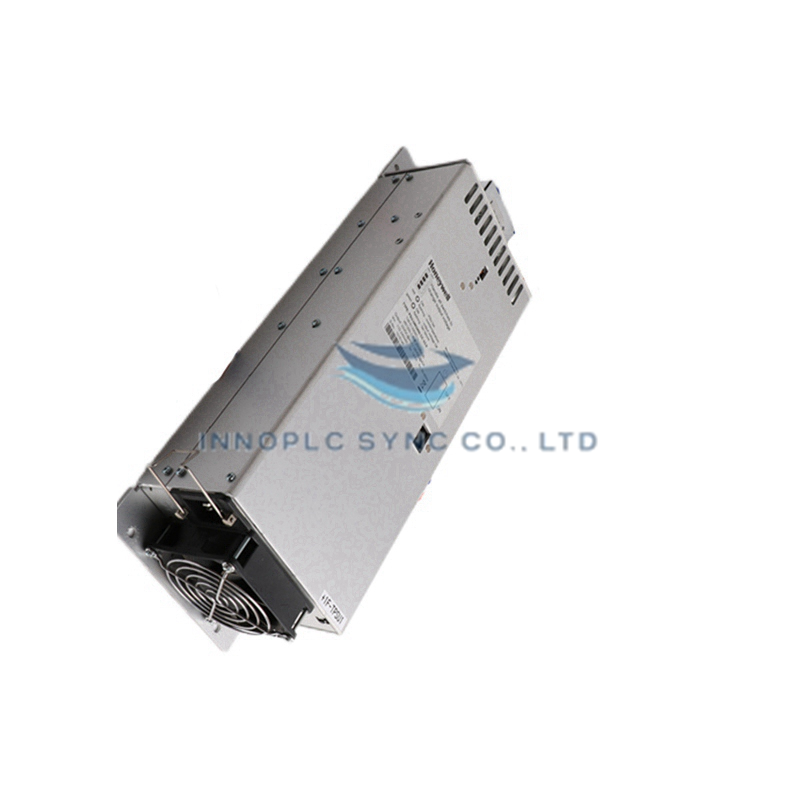

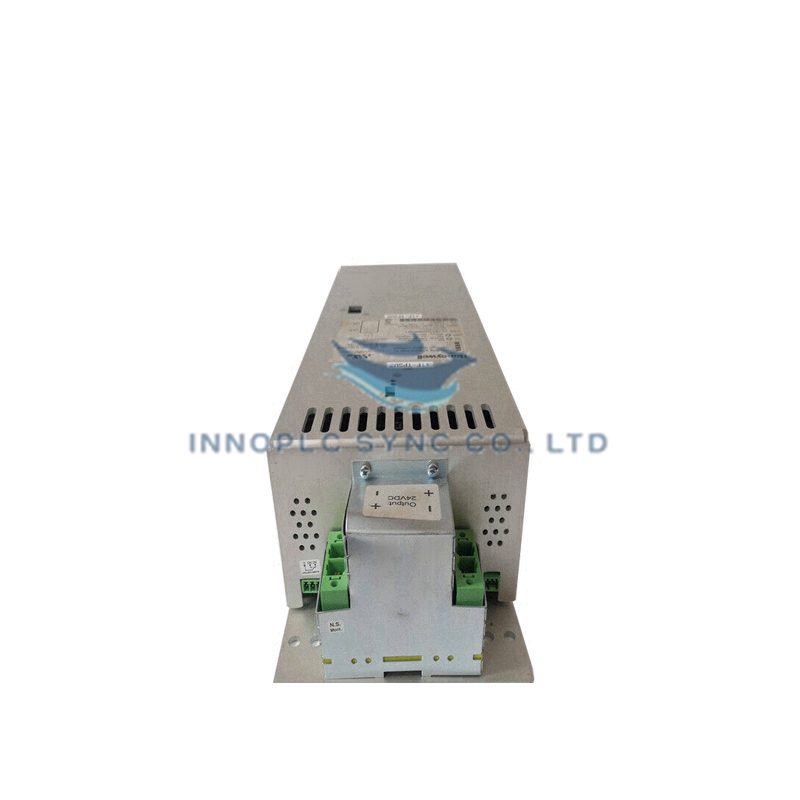

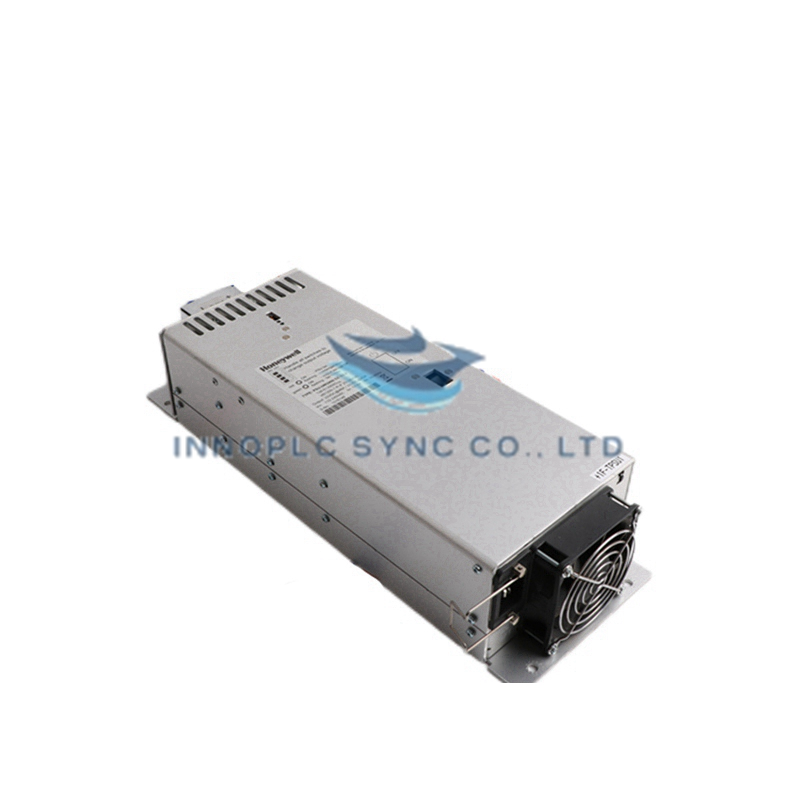

Bloc d’alimentation Honeywell FC-PSU-UNI2450
Le Honeywell FC-PSU-UNI2450, également répertorié sous la référence FC-PSU-UNI2450 comme unité d’alimentation, est un composant matériel dédié à la distribution régulée de courant continu au sein des plateformes Honeywell Safety Manager. Il convertit une alimentation secteur CA à large plage en sorties stabilisées de 25 VCC ou 28 VCC afin d’alimenter les racks de traitement du système et les boucles de terrain critiques pour la sécurité.
Caractéristiques matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | FC-PSU-UNI2450 |
| Marque | Honeywell |
| Origine | États-Unis |
| Poids | 5,7 kg (poids d’expédition : 7,0 kg) |
| Dimensions | Format d’emplacement standard pour boîtier d’alimentation Safety Manager |
| Température de fonctionnement | -5 à +70 °C |
| Consommation électrique | 13 W à vide |
| Tension d’entrée | 110-240 VCA (47-63 Hz) |
| Tension de sortie | Réglage à 25 VCC (25 VCC ou 28 VCC sélectionnable) |
| Rendement | > 87 % à 230 VCA |
| Temps de maintien | 100 ms à pleine charge |
| Courant d’appel | < 15 A |
| Ondulation et bruit | < 40 mV crête à crête |
| Homologations | CE, TUV, UL, CSA, CID2 |
Protocole de boucle HART 4-20 mA et isolation canal à canal
Le FC-PSU-UNI2450 intègre deux circuits de protection contre les surtensions ainsi qu’une isolation galvanique entre le secteur d’entrée CA, les rails de sortie CC et la mise à la terre du châssis. Avec des niveaux d’ondulation et de bruit inférieurs à 40 mV crête à crête, l’unité fournit une tension CC propre aux modules d’E/S et aux instruments de terrain en aval. Ce bus d’alimentation isolé et à faible bruit empêche les transitoires du secteur d’interférer avec les circuits de mesure des boucles analogiques HART 4-20 mA sensibles et les cartes de communication.
Foire aux questions
Q : Quelles options de tension de sortie et quelles protections sont intégrées au FC-PSU-UNI2450 ?
R : Le réglage d’usine par défaut est de 25 VCC (configurable à 28 VCC), avec une logique double redondante de protection contre les surtensions pour empêcher les pointes de tension d’atteindre les composants électroniques connectés du système.
Q : Pendant combien de temps le FC-PSU-UNI2450 peut-il maintenir la puissance de sortie lors d’une interruption de la ligne CA ?
R : L’unité dispose d’un temps de maintien intégré de 100 ms à pleine charge nominale, garantissant le fonctionnement ininterrompu du système lors de brèves baisses de tension secteur.
Directives d’installation sur site
- Installez l’unité d’alimentation dans la position prévue du rack du châssis et vérifiez que toutes les liaisons de mise à la terre du boîtier sont correctement fixées à la barre de terre principale.
- Raccordez les connexions d’entrée 110-240 VCA à l’aide de conducteurs correctement dimensionnés, en veillant à installer un disjoncteur en amont conformément aux normes électriques.
- Prévoyez un espace vertical de ventilation suffisant autour des dissipateurs thermiques du module afin d’assurer une dissipation thermique naturelle lors d’un fonctionnement à température ambiante élevée.
