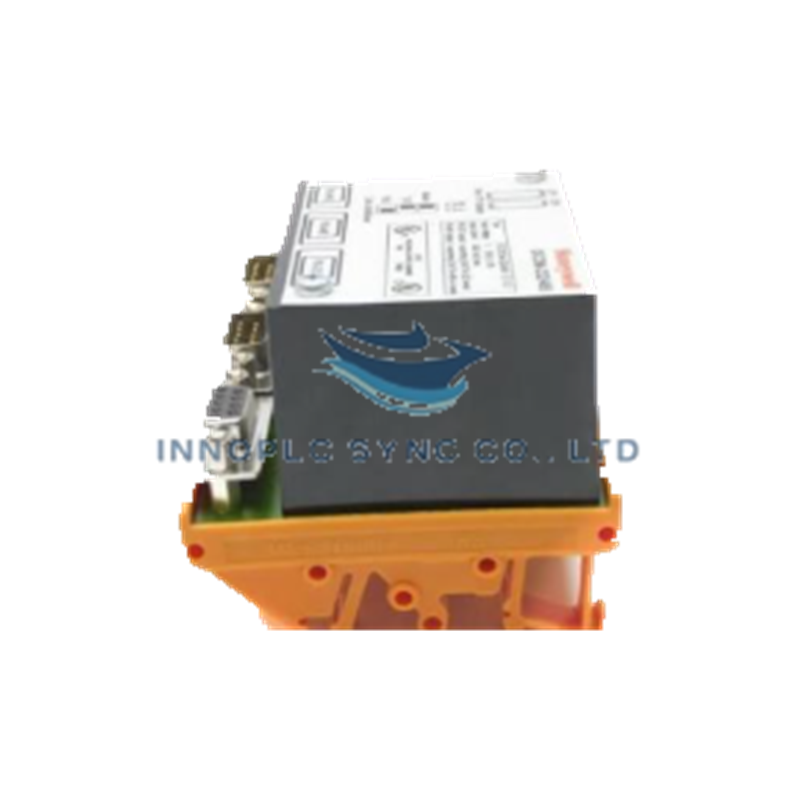

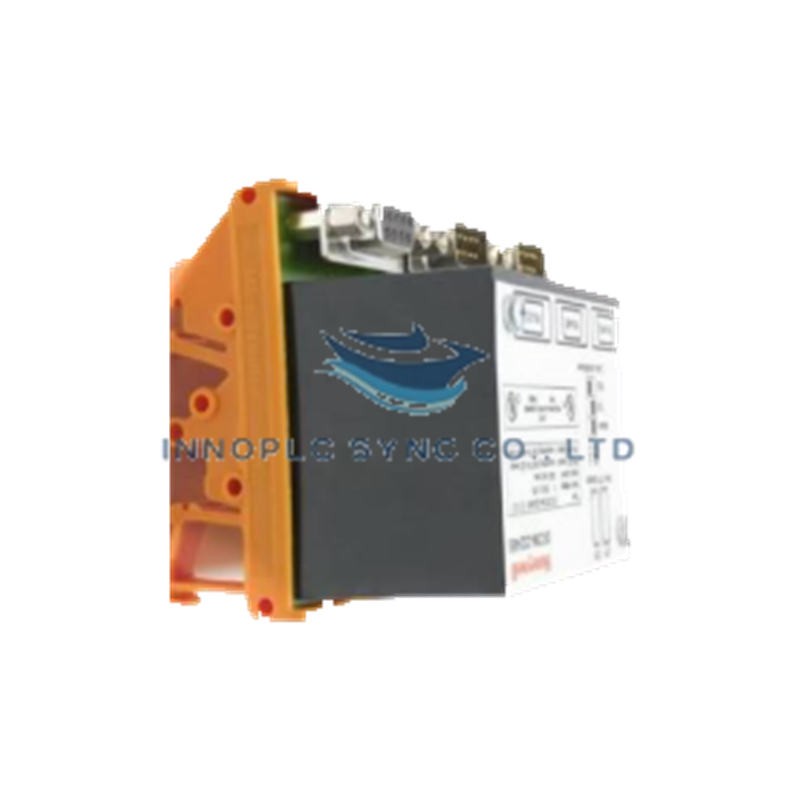

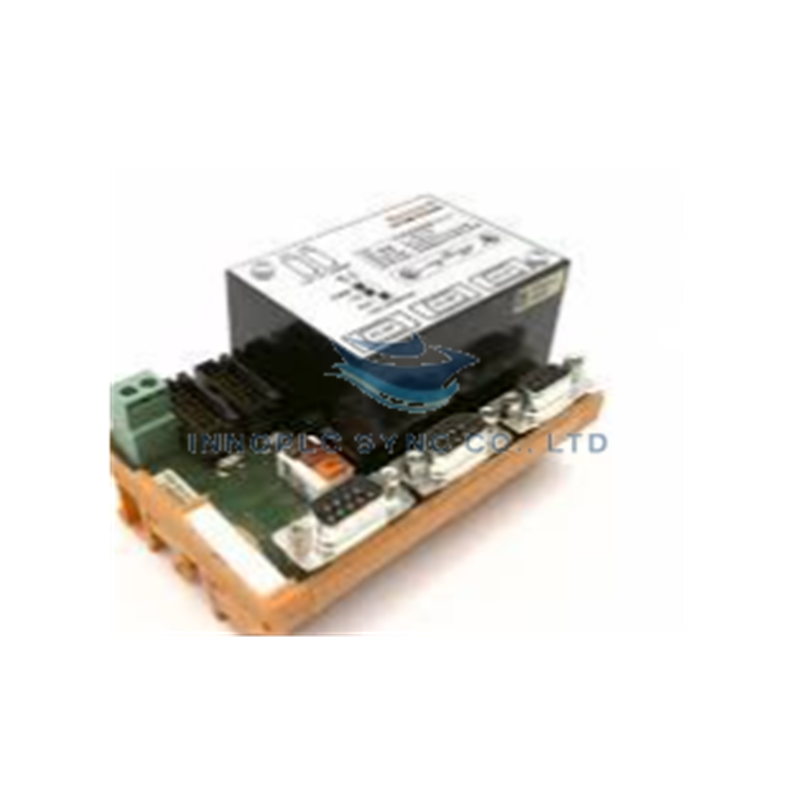

FTAs de l’interface de communication Honeywell FC-DCOM-232/485 CC V2.1
Le Honeywell FC-DCOM-232/485 CC V2.1, également répertorié sous le nom FC-DCOM-232/485 CC V2.1, est une interface de communication FTA pour RS232/485. Il s’agit d’un composant matériel dédié à la conversion des données série et au raccordement sur site dans les plateformes d’automatisation des procédés.
Détail des suffixes et matrice des modèles
- FC : désignation de la série standard Field Termination Assembly (FTA) pour les infrastructures de sécurité et de contrôle.
- DCOM : architecture matérielle d’interface de communication série double.
- 232/485 : prise en charge de deux couches physiques pour les protocoles de signal standard EIA/TIA-232 et EIA/TIA-485-A.
- CC : assemblage physique avec revêtement conforme, conçu pour résister aux environnements difficiles.
- V2.1 : version matérielle de révision 2.1.
Caractéristiques matérielles
| Paramètre | Caractéristiques |
|---|---|
| Modèle | FC-DCOM-232/485 CC V2.1 |
| Marque | Honeywell |
| Origine | Fabrication industrielle standard |
| Poids | 3 kg (poids d’expédition) |
| Dimensions | 11 cm x 7 cm x 6.1 cm |
| Température de fonctionnement | -20 °C à 70 °C |
| Consommation électrique | 500 mA max. à 5 VCC +/-5% (alimentation fournie par le processeur de contrôle) |
| Options de montage | Rails DIN EN TS32 / TS35 x 7.5 (longueur de rail utilisée : 11.7 cm / 4.6 in) |
| Caractéristiques RS232 | Niveaux EIA/TIA-232, débit en bauds : 0-250 kBaud |
| Caractéristiques RS485/422 | Niveaux EIA/TIA-485-A, débit en bauds : 0-2 MBaud (transparent, codage FM0, FM1 ou Manchester) |
| Homologations | CE, TUV, UL, FM |
Protocole de boucle HART 4-20 mA et isolation des signaux
Le module d’interface s’intègre à l’infrastructure de communication sur site et utilise une isolation entre les canaux afin d’empêcher la propagation de tensions transitoires vers le processeur de contrôle hôte. La compensation de soudure froide (CJC) et la conception du transcepteur différentiel garantissent l’intégrité du signal sur les boucles de bus série bruitées et les liaisons d’E/S distribuées.
Foire aux questions
Q : Comment le module Honeywell FC-DCOM-232/485 CC V2.1 est-il alimenté ?
A : Il est alimenté directement par le ou les processeurs de contrôle via le rail 5 VCC (+/-5%), avec un courant d’entrée maximal de 500 mA.
Q : Quelles sont les exigences de montage et d’espace pour cet assemblage de raccordement sur site ?
A : Le FTA se monte sur des rails DIN EN standard TS32 ou TS35 x 7.5. Il nécessite une longueur de rail de 11.7 cm (4.6 in) et présente des dimensions physiques de 11 cm x 7 cm x 6.1 cm.
Consignes d’installation sur site
- Fixez solidement le module sur des sections de rail DIN TS32 ou TS35 x 7.5, en prévoyant un dégagement minimal de 11.7 cm sur le rail.
- Veillez à ce que les drains de blindage de tous les câbles de terrain RS232 et RS485/422 soient mis à la terre en un seul point afin de limiter les courants de boucle de masse.
- Acheminez les câbles de communication série séparément des lignes d’alimentation CA haute tension pour éviter le couplage inductif.
- Vérifiez que la consommation totale du processeur de contrôle connecté ne dépasse pas la valeur nominale de 500 mA à 5 VCC.
