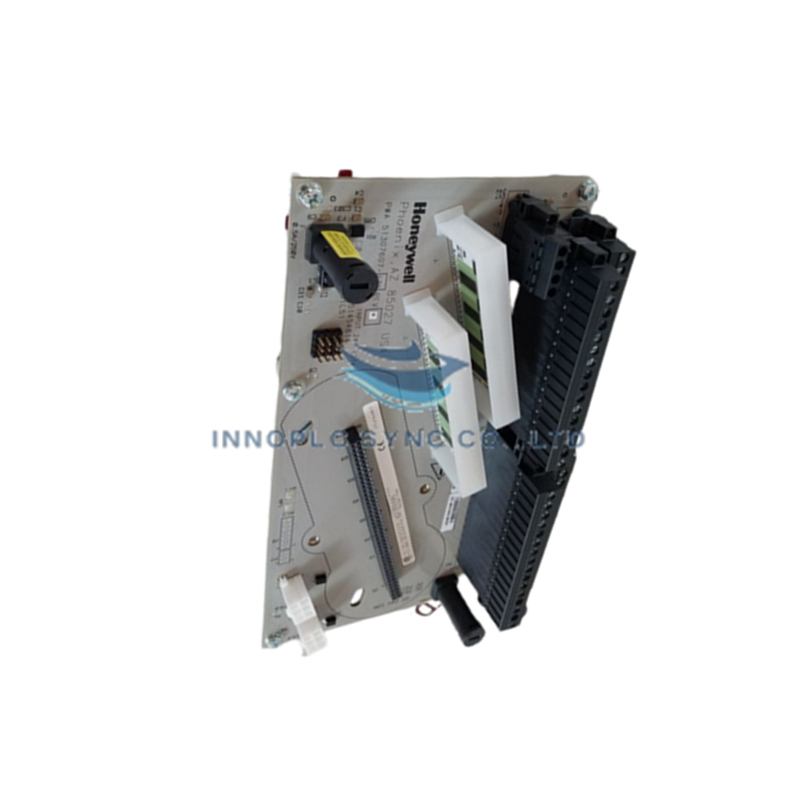

Module de sortie Honeywell CC-TDOB11 51308373-175
Le Honeywell CC-TDOB11, également référencé sous le 51308373-175 comme module de sorties numériques, est un composant matériel dédié à l'exécution des signaux physiques et à la commutation de puissance au sein des systèmes Honeywell Experion PKS C300. L'ensemble traduit les commandes logiques du contrôleur en états de commutation au niveau du terrain, tout en assurant l'isolation entre les bus de fond de panier internes et les circuits de charge du terrain. Les circuits de protection intégrés protègent les voies de sortie contre les surintensités électriques et les courts-circuits, maintenant une conversion de puissance stable et une exécution fiable des signaux TOR dans les environnements exigeants d'automatisation industrielle.
Caractéristiques matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | CC-TDOB11 (référence : 51308373-175) |
| Marque | Honeywell |
| Origine | États-Unis |
| Poids | 2,27 kg (5,0 lb) |
| Dimensions | 25,4 x 12,7 x 7,6 cm (10 x 5 x 3 po) |
| Température de fonctionnement | -20 à 70 deg C |
| Consommation électrique | Puissance de sortie : 536 W (rendement : 88 %) |
| Tension d'entrée | 115-230 VAC (50/60 Hz) |
| Tension de sortie | 24 VDC |
| Courant de sortie | 15 A |
| Ondulation et bruit | 20 mV crête à crête |
| Refroidissement et montage | Refroidissement par convection ; boîtier à montage mural |
| Protection électrique | Protection contre les surtensions, les sous-tensions, les surintensités et les courts-circuits |
Isolation entre voies et conditionnement de puissance
Le module CC-TDOB11 offre une isolation électrique haute densité entre les circuits de charge du terrain et la logique de traitement interne du fond de panier. Les circuits intégrés de conversion de puissance acceptent une large plage de tensions secteur CA (115-230 VAC) et fournissent une alimentation régulée de 24 VDC aux appareils de terrain en aval, avec une ondulation maximale de 20 mV crête à crête. Les barrières d'isolation galvanique éliminent les courants de boucle de terre et empêchent les pics de tension externes sur les lignes de commutation de terrain de se propager jusqu'aux contrôleurs du système hôte. Les limiteurs intégrés de court-circuit et de surintensité écrêtent instantanément les courants de défaut afin de protéger les pistes internes de la carte ainsi que les actionneurs de terrain connectés.
Foire aux questions
Q : Quelles sources d'alimentation d'entrée sont prises en charge par les circuits de conditionnement de puissance du CC-TDOB11 ?
A : Le module accepte une alimentation secteur CA comprise entre 115 VAC et 230 VAC à 50/60 Hz et la convertit en interne en une sortie régulée de 24 VDC pouvant fournir jusqu'à 15 A.
Q : Comment la protection intégrée des sorties réagit-elle à un court-circuit direct sur une voie de terrain ?
A : Les circuits internes de protection contre les courts-circuits détectent les situations de surintensité et limitent le flux de puissance afin de protéger le matériel de commutation interne et le câblage de terrain contre les dommages thermiques.
Q : Un refroidissement actif par air forcé est-il nécessaire pour monter le boîtier CC-TDOB11 ?
A : Non, le module repose sur un refroidissement passif par convection ; toutefois, un dégagement suffisant doit être prévu autour du boîtier mural afin de maintenir une circulation d'air libre.
Consignes d'installation sur le terrain
- Montez le châssis CC-TDOB11 sur une surface murale plane du coffret à l'aide de fixations adaptées, en veillant à ce que son orientation permette une libre circulation de l'air par convection autour du boîtier.
- Vérifiez que l'alimentation secteur est hors tension avant de raccorder les conducteurs de l'alimentation primaire 115-230 VAC aux bornes d'entrée.
- Raccordez les câbles d'alimentation de sortie 24 VDC à l'aide de conducteurs prévus pour supporter une charge continue d'au moins 15 A.
- Raccordez tous les câbles de signaux de terrain à l'aide de câbles blindés, en reliant directement les fils de drain à la barre de terre technique de l'armoire en un seul point de mise à la terre.
- Mettez l'alimentation sous tension et mesurez la tension aux bornes de sortie 24 VDC avec un multimètre numérique étalonné avant d'activer les charges en aval du système.
