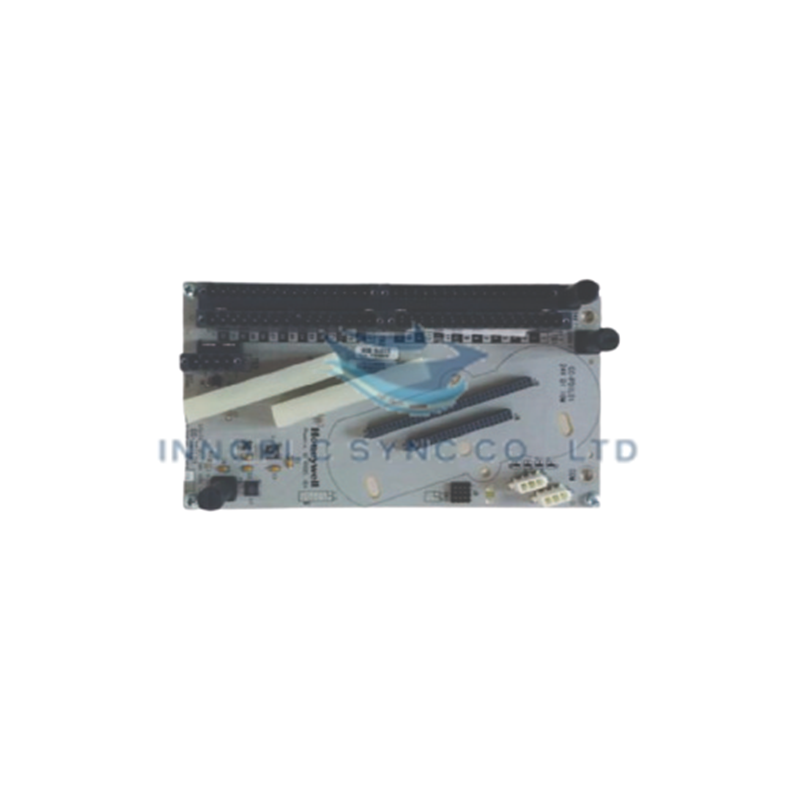

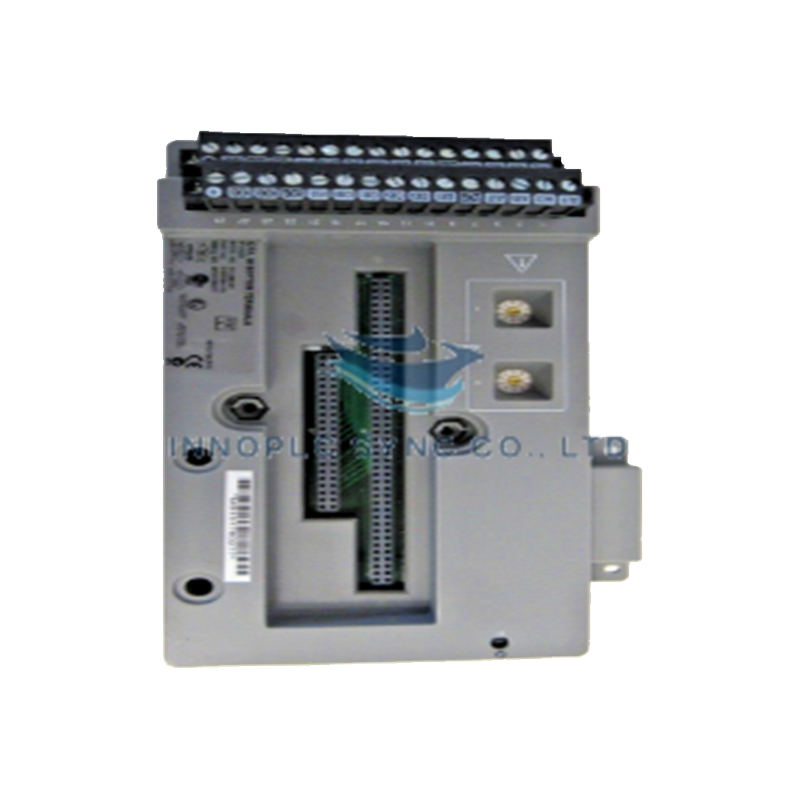

Module d’entrée numérique Honeywell CC-TDIL01 51308386-175
Configuré pour l’acquisition de signaux TOR 24 VCC dans les plateformes Honeywell Series C et IOTA, le Honeywell CC-TDIL01 (51308386-175 module d’entrées numériques) assure une exécution physique et électrique directe. Le module détecte les états TOR de terrain provenant de fins de course, de boutons-poussoirs et de contacts de relais dans une plage de tension de fonctionnement de 18 à 30 VCC. La logique interne de conditionnement des signaux effectue un filtrage optique par seuil et une suppression du bruit avant de transmettre les mises à jour d’état des voies sur le bus de fond de panier IOTA. Des barrières d’isolation galvanique entre voies et entre les voies et le système protègent les composants électroniques internes du système contre les transitoires de tension côté terrain, les pointes inductives et le bruit électrique.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | CC-TDIL01 (numéro de pièce : 51308386-175) |
| Marque | Honeywell |
| Origine | États-Unis |
| Poids | 0.09 kg (0.2 lbs) |
| Dimensions | 11.9 x 6.9 x 3.0 cm (4.7 x 2.7 x 1.2 in) |
| Température de fonctionnement | -40 à +85 deg C |
| Consommation électrique | 24 VCC nominal via le fond de panier IOTA |
| Type de signal d’entrée | Numérique, 24 VCC |
| Plage de tension d’entrée | 18 à 30 VCC |
| Nombre de voies | 16 ou 32 voies (selon la configuration) |
| Isolation | Isolation entre voies et entre les voies et le système |
| Montage | Support Honeywell IOTA (Input Output Termination Assembly) |
| Tolérances environnementales | Résistant aux chocs et aux vibrations ; 5 % à 95 % d’humidité relative sans condensation |
Isolation entre voies et conditionnement de l’alimentation
Le CC-TDIL01 intègre une isolation galvanique haute densité entre voies et entre les voies et le système afin d’éliminer les courants de boucle de masse et d’empêcher la propagation du bruit en mode commun dans les réseaux de commande Series C. Des réseaux d’optocoupleurs isolent les circuits externes de détection de terrain 24 VCC des microprocesseurs internes du fond de panier, protégeant les contrôleurs hôtes contre les surtensions côté terrain jusqu’aux limites nominales du système. Le conditionnement intégré de l’alimentation maintient une détection stable des signaux malgré les fluctuations de l’alimentation de terrain (18 à 30 VCC), garantissant une évaluation fiable de l’état des contacts sans perturber la logique du fond de panier.
Foire aux questions
Q : Comment le module gère-t-il les fluctuations de tension sur les voies d’entrée de terrain 24 VCC actives ? R : Le circuit interne de détection par seuil accepte des variations de tension d’entrée entre 18 VCC et 30 VCC, tout en maintenant une détection cohérente des états MARCHE/ARRÊT sans générer de fausses transitions logiques.
Q : Une alimentation externe est-elle nécessaire pour faire fonctionner les circuits logiques internes du CC-TDIL01 ? R : L’alimentation principale de fonctionnement de la logique est fournie directement par le support de fond de panier Honeywell IOTA lors de l’insertion, tandis que les contacts de terrain nécessitent une alimentation externe de boucle 24 VCC.
Q : Quelles précautions de mise à la terre doivent être respectées lors de l’installation du câblage de terrain ? R : Les câbles de signaux multiconducteurs doivent être blindés, les fils de drain du blindage étant raccordés directement à la barre de terre technique de l’armoire en un point unique afin d’empêcher le couplage de bruit haute fréquence sur les voies d’entrée.
Directives d’installation sur site
- Alignez les guides du module CC-TDIL01 avec l’emplacement prévu sur l’assemblage de montage Honeywell IOTA.
- Enfoncez fermement l’unité dans le support IOTA jusqu’à ce que les connecteurs du fond de panier soient complètement engagés et que les loquets mécaniques se verrouillent.
- Raccordez le câblage des entrées de terrain 24 VCC aux borniers IOTA, en vérifiant la polarité correcte des signaux et la compatibilité de la section des fils.
- Raccordez les fils de drain du blindage des câbles au rail central de mise à la terre de l’armoire en un point unique afin d’empêcher la formation de boucles de masse.
- Maintenez une distance minimale de séparation de 20 cm entre les câbles des entrées TOR 24 VCC et les lignes d’alimentation CA haute puissance afin de réduire au minimum le couplage des perturbations électromagnétiques.
