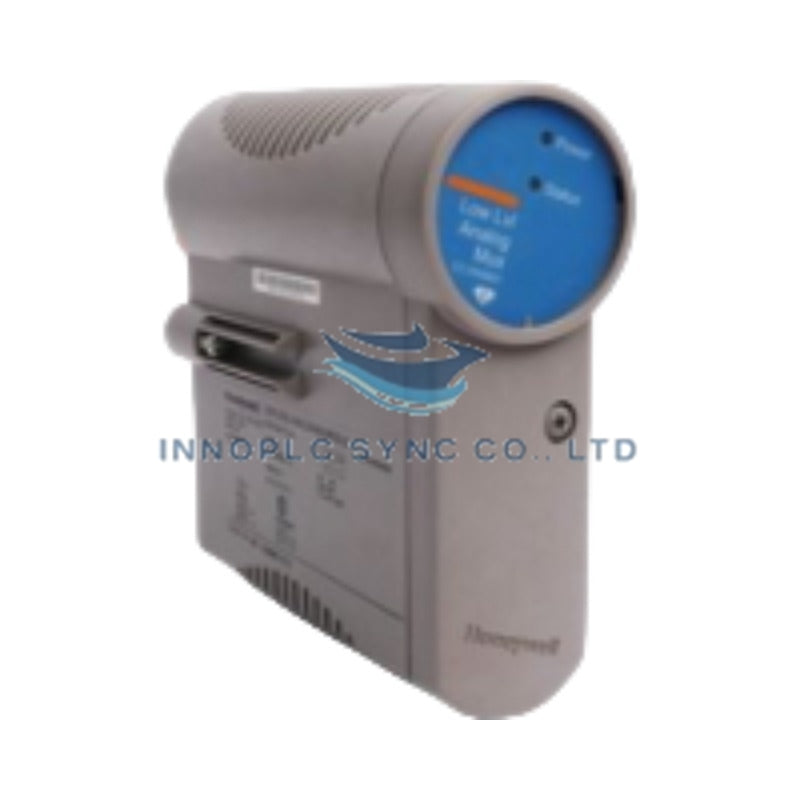

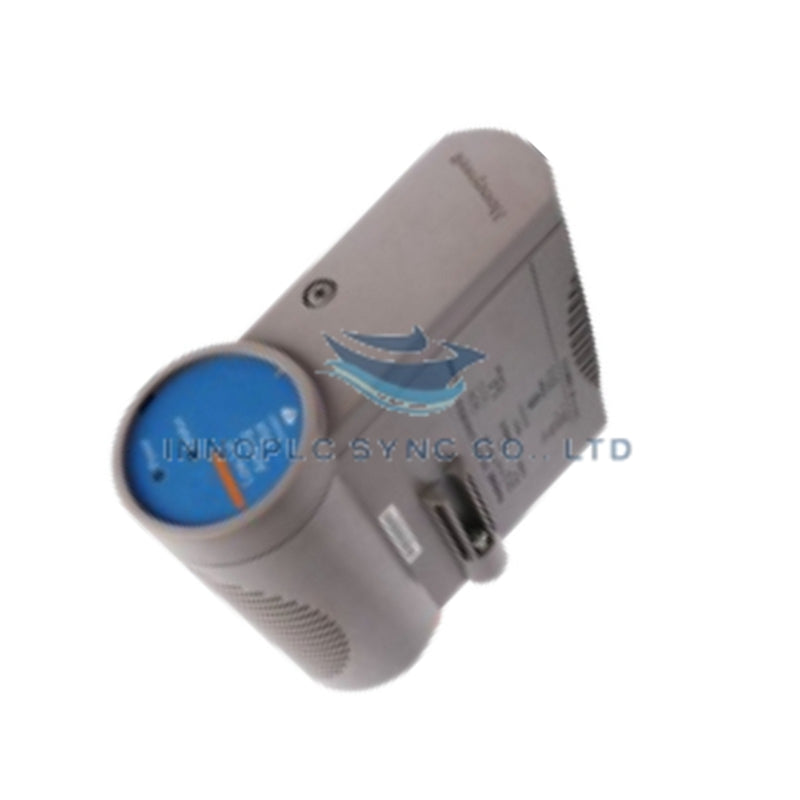

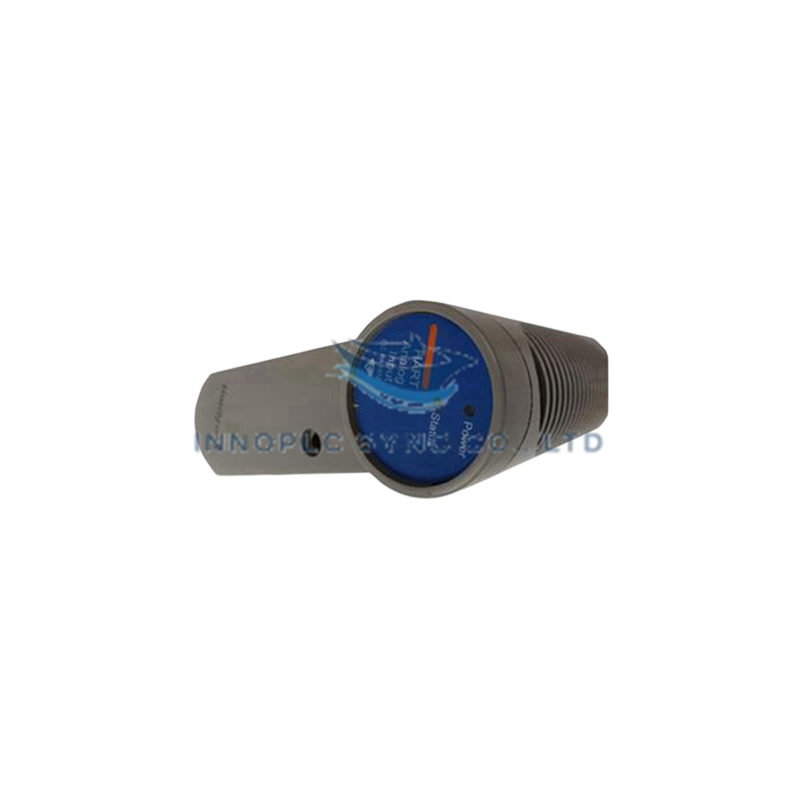

Module d'entrée numérique Honeywell 8C-PDILA1 de la série Experion C
Le Honeywell 8C-PDILA1, également référencé comme module d’entrées numériques 8C-PDILA1, est un composant matériel dédié à l’acquisition de signaux de terrain discrets au sein des plateformes Honeywell Experion Process Knowledge System (PKS) C300. Il convertit les fermetures de contacts secs, les états de commutation et les signaux discrets 24 VCC provenant des dispositifs de terrain en trames de logique numérique transmises directement sur le bus de fond de panier d’E/S Series C.
Caractéristiques matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | 8C-PDILA1 |
| Référence | 8C-PDILA1 (51454471-175) |
| Marque | Honeywell |
| Origine | États-Unis |
| Poids | 3 kg (poids d’expédition) |
| Dimensions | Format standard de module d’E/S Series C |
| Température de fonctionnement | -20 à +60 °C |
| Consommation électrique | Alimenté via le fond de panier de l’assemblage de terminaison d’E/S (IOTA) |
| Type de module | Module d’entrées numériques discrètes 24 VCC |
| Traitement du signal | Filtrage et conditionnement du signal par optocoupleur matériel |
| Isolation | Isolation galvanique entre les bornes de terrain et la logique du fond de panier |
Isolation entre voies et compatibilité avec les boucles HART
Le module d’entrées numériques 8C-PDILA1 utilise des isolateurs optiques internes afin d’établir une isolation galvanique haute tension entre les boucles d’entrées discrètes de terrain et les circuits logiques internes du fond de panier du contrôleur. Un filtrage passe-bas RC intégré sur chaque voie d’entrée supprime les transitoires haute fréquence de terrain et le bruit dû aux rebonds de contacts. Lorsqu’il est installé sur des racks porteuses IOTA Experion Series C partagées, à proximité de sous-ensembles de boucles analogiques HART 4-20 mA, les voies de terrain isolées empêchent les boucles de masse et protègent les voies de traitement des signaux numériques contre les interférences électromagnétiques.
Foire aux questions
Q : Le module 8C-PDILA1 prend-il en charge l’insertion et le retrait sous tension (remplacement à chaud) sur des bases IOTA actives ?
R : Oui, le module prend en charge le remplacement à chaud sur des assemblages de terminaison d’E/S Series C (IOTA) sous tension, sans interrompre les communications du fond de panier ni affecter le fonctionnement des modules adjacents.
Q : Comment le module gère-t-il l’anti-rebond du signal et la discrimination des seuils de tension ?
R : Les circuits d’entrée de chaque voie intègrent un filtrage matériel du bruit conçu pour distinguer les transitions valides des états logiques 24 VCC des tensions parasites induites ou des rebonds mécaniques des contacts sur le câblage de terrain.
Directives d’installation sur site
- Montage en armoire et dégagement : Montez le module sur son IOTA Series C dédié, installé sur des rails DIN standard dans une enceinte classée IP54 ou NEMA 12. Maintenez un dégagement vertical minimal de 50 mm au-dessus et au-dessous du module afin de faciliter la dissipation thermique naturelle par convection sur toute la plage de températures de fonctionnement.
- Câblage de terrain et mise à la terre : Acheminez les câbles d’entrée de terrain 24 VCC séparément des lignes d’alimentation CA et des câbles de sortie des variateurs de fréquence. Reliez les fils de drain des blindages de câbles à la barre de terre du panneau en un point unique afin de préserver l’intégrité de l’isolation galvanique.
- Serrage des bornes à vis : Insérez les extrémités dénudées des conducteurs dans les borniers à vis de l’IOTA et serrez les vis à un couple de 0,5 Nm afin d’éviter toute contrainte mécanique sur les contacts des bornes tout en garantissant des connexions à faible résistance.
