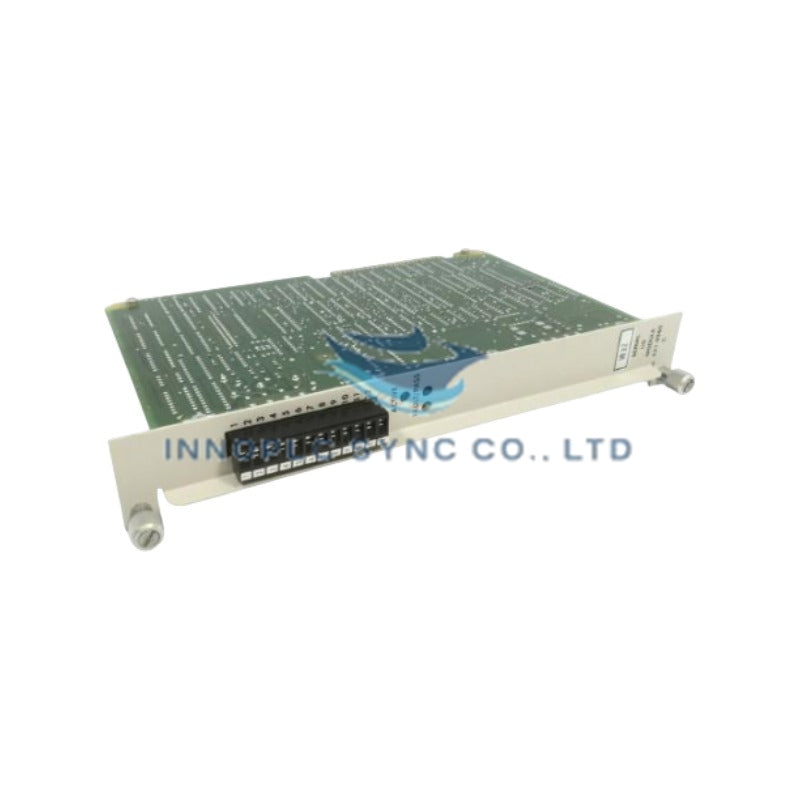

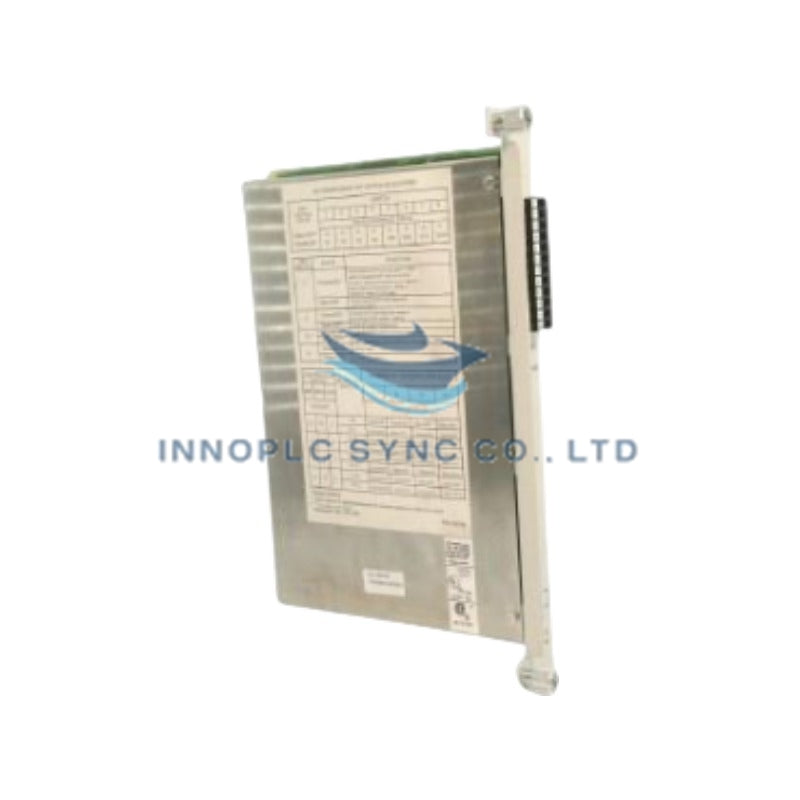

Module d’entrée-sortie série Honeywell 621-9940C IPC 620
Le Honeywell 621-9940C, également répertorié sous la référence 621-9940C comme module d'entrée/sortie série, est un composant matériel dédié à la transmission de données série multicanal et à l'interfaçage avec les périphériques dans les racks de systèmes API Honeywell IPC 620.
Caractéristiques matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | 621-9940C |
| Marque | Honeywell |
| Origine | États-Unis |
| Poids | 0,86 kg (1,90 lb) |
| Dimensions | Format standard d'emplacement de rack IPC 620 |
| Température de fonctionnement | 0 à 60 deg C |
| Consommation électrique | Alimenté par le fond de panier du rack (rails internes 5 VCC / 24 VCC) |
| Capacité des ports | 12 ports d'E/S série |
| Type de module | Carte de communication/interface série |
| Interface de bus | Connecteur de fond de panier IPC 620 |
Isolation des canaux et intégrité du signal de la boucle de processus
L'ensemble de communication série 621-9940C intègre une isolation galvanique entre les canaux ainsi qu'entre le bus et le terrain, afin de protéger les unités centrales de traitement IPC 620 contre les différences de potentiel de masse et les pointes de tension sur les lignes haute tension. Conçu pour la gestion des topologies série multipoints, le matériel intègre un filtrage différentiel du bruit et une suppression des tensions transitoires sur les 12 canaux d'interface série, afin de préserver l'intégrité de la transmission des signaux dans les environnements industriels fortement soumis aux IEM.
Foire aux questions
Q : Le module 621-9940C prend-il en charge l'insertion à chaud dans un châssis de rack IPC 620 actif ?
R : Non. L'alimentation du fond de panier du rack IPC 620 doit être complètement isolée avant d'insérer ou de retirer la carte 621-9940C, afin d'éviter d'endommager le connecteur de bord et de provoquer des défauts d'exécution du bus.
Q : Comment l'état des communications série et les défauts de diagnostic sont-ils indiqués sur le matériel ?

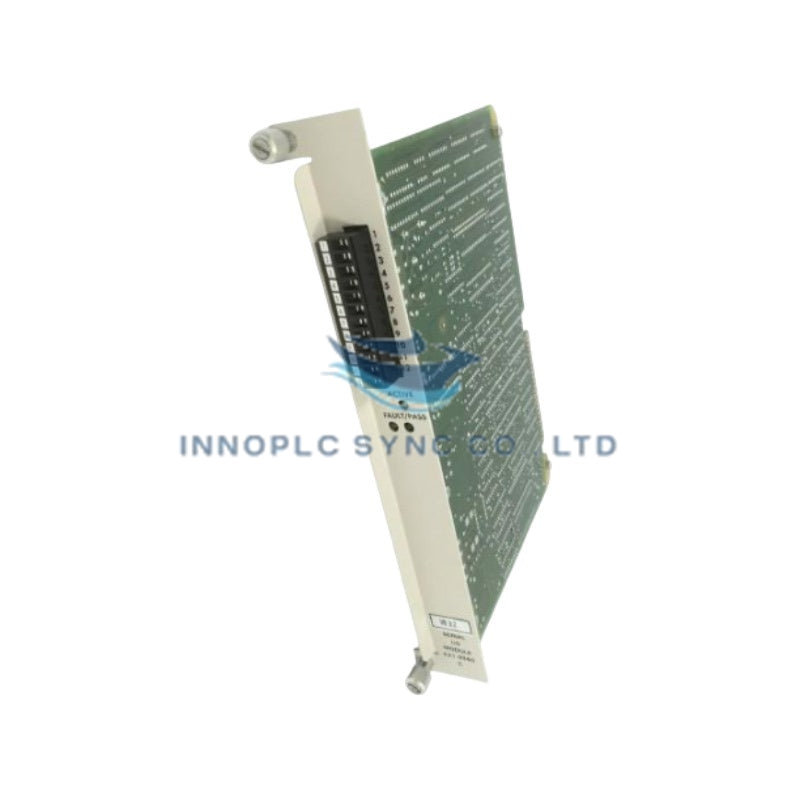

R : Les voyants LED ACTIVE et FAULT/PASS du panneau avant indiquent en temps réel l'état de fonctionnement, notamment les transferts actifs de trames de données ou les erreurs de communication au niveau matériel.
Q : Quelle procédure de mise à la terre faut-il respecter lors de l'installation dans des armoires bruyantes ?
R : Le panneau avant métallique de la carte et les connexions de blindage doivent être solidement reliés à la terre du châssis principal du rack IPC 620 afin de maintenir un blindage approprié contre le bruit sur les 12 canaux série.
Directives d'installation sur site
- Isolement de l'alimentation : Coupez l'alimentation principale du rack système IPC 620 avant d'insérer le module dans l'emplacement de fond de panier désigné.
- Insertion de la carte : Alignez les guides de bord du circuit imprimé avec les rails de carte du rack, puis faites glisser fermement le module dans l'emplacement jusqu'à ce que le connecteur de fond de panier soit complètement enfiché.
- Fixation du panneau : Serrez à la main les vis moletées imperdables supérieure et inférieure afin de fixer la carte et d'assurer une mise à la terre continue du châssis.
- Câblage blindé : Acheminez tous les câbles de communication série à l'aide de câbles blindés à paires torsadées de haute qualité, en maintenant une distance physique minimale de 50 mm par rapport aux conducteurs CA haute tension.
-
