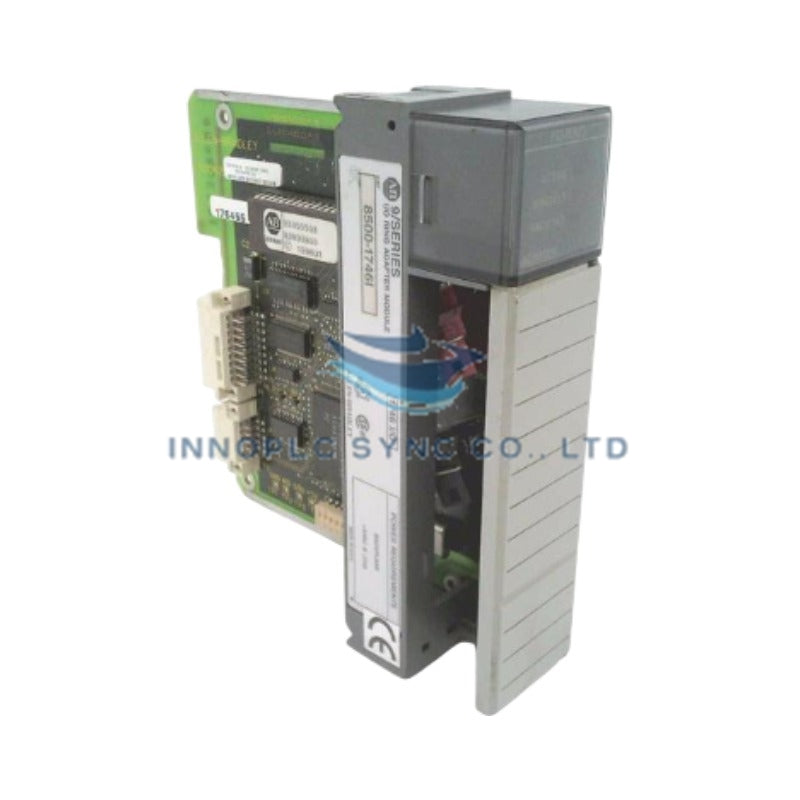

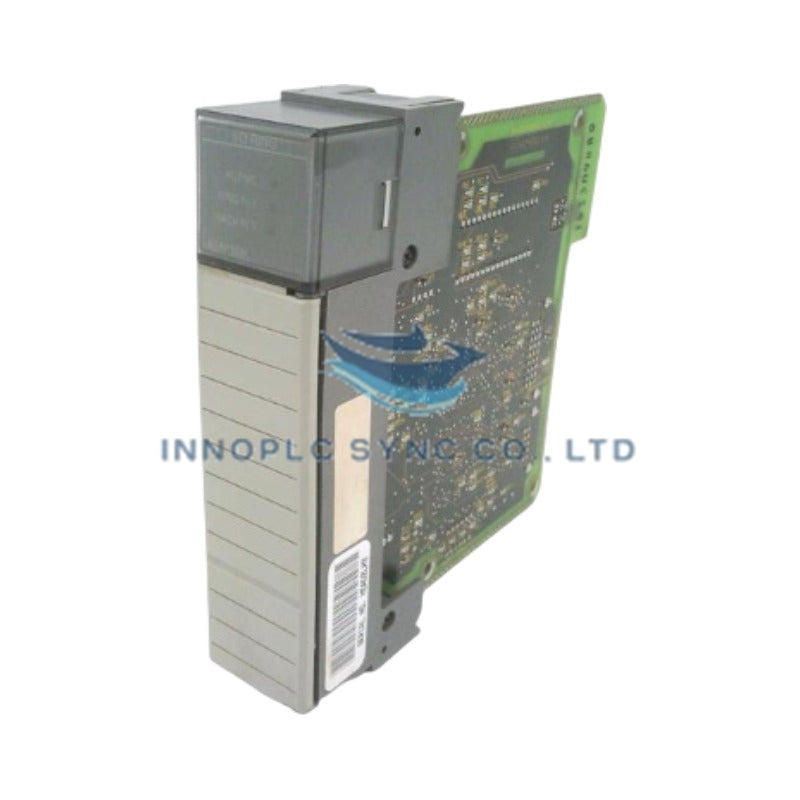

Module adaptateur d'interface Allen-Bradley 8500-1746I pour SLC 500
L’Allen-Bradley 8500-1746I, également catalogué comme interface de module adaptateur 1746I, fonctionne comme un composant matériel dédié au routage de l’extension du fond de panier au sein des réseaux d’anneaux d’E/S SLC 500. Le module relie les canaux de communication des châssis 1746 afin d’assurer une distribution continue des signaux et l’extension de châssis distants entre les automates hôtes. La logique interne convertit le trafic série de l’anneau pour l’adapter à la temporisation du bus de fond de panier interne. Elle consomme 0,175 A sous une alimentation logique de 5 VCC, tout en maintenant l’intégrité des signaux dans les structures d’E/S industrielles.
Caractéristiques matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | 8500-1746I (référence : 1746I) |
| Marque | Allen-Bradley |
| Origine | États-Unis |
| Poids | 0,20 kg (0,44 lb) |
| Dimensions | Module de châssis SLC 500 1746 standard à un emplacement |
| Température de fonctionnement | 0 à 60 °C |
| Consommation électrique | 5 VCC à 0,175 A (alimentation du bus de fond de panier) |
| Type de module | Interface de module adaptateur |
| Système compatible | Châssis d’E/S SLC 500 / 1746 |
| Réseau de communication | Interface d’anneau d’E/S |
| Type de montage | Montage en rack (emplacement de châssis 1746) |
Routage réseau déterministe et mise à l’échelle de la densité d’E/S
L’adaptateur d’interface 8500-1746I gère la transmission des trames de données série sur les topologies d’anneau d’E/S 1746, permettant une extension haute densité des E/S sans dépasser les limites d’adressage du fond de panier. La logique intégrée de conditionnement des signaux met en mémoire tampon les tables d’images d’entrée/sortie et maintient des débits de transfert de données déterministes entre les châssis d’extension locaux et distants. Les circuits de filtrage internes suppriment les interférences électromagnétiques (EMI) et les transitoires de ligne générés sur les longues liaisons câblées, préservant la compatibilité avec la mémoire flash du firmware et la synchronisation des scrutations entre les châssis raccordés.
Foire aux questions
Q : Comment l’alimentation logique est-elle fournie au module d’interface 8500-1746I ?
R : L’alimentation de fonctionnement est prélevée directement sur le fond de panier du châssis d’E/S 1746, qui fournit 0,175 A sur le rail d’alimentation 5 VCC.
Q : Quelle fonction l’interface d’anneau d’E/S assure-t-elle sur ce module ?
R : L’interface d’anneau d’E/S assure le routage physique de la liaison de données entre les racks d’extension distants et le rack du processeur principal dans une architecture SLC 500.
Q : Quelles précautions d’installation faut-il prendre concernant les potentiels de terre entre les racks d’extension ?
R : Chaque châssis 1746 interconnecté doit être relié à une barre de terre technique commune afin d’éliminer les différences de tension dues aux boucles de terre sur les câbles de l’anneau de communication.
Directives d’installation sur site
- Mettre l’alimentation du châssis 1746 hors tension avant d’insérer ou de retirer le module 8500-1746I.
- Aligner la carte électronique du module avec les guides de carte de l’emplacement désigné du châssis d’E/S 1746, puis pousser jusqu’à son insertion complète dans le connecteur du fond de panier.
- Fixer les clips de retenue supérieur et inférieur du module afin d’assurer sa stabilité mécanique et la continuité de la mise à la terre du châssis.
- Éloigner les câbles de communication de l’anneau d’E/S des conducteurs CA haute tension ou des sorties de variateurs de fréquence d’au moins 20 cm.
- Mettre sous tension l’alimentation du châssis 1746 et vérifier l’état indiqué par le voyant LED avant de lancer les scrutations de communication avec l’automate hôte.
