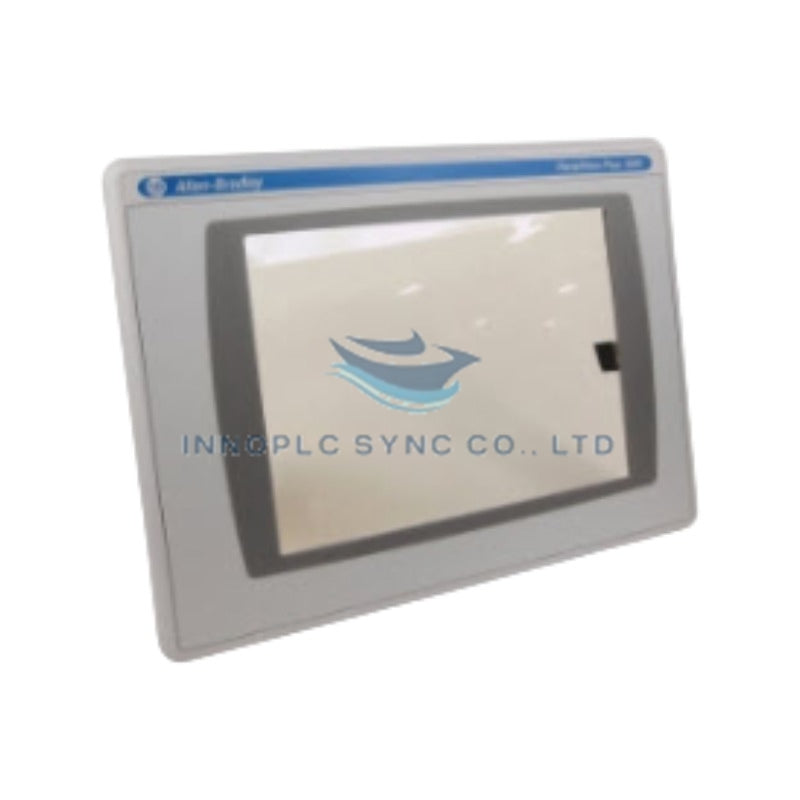

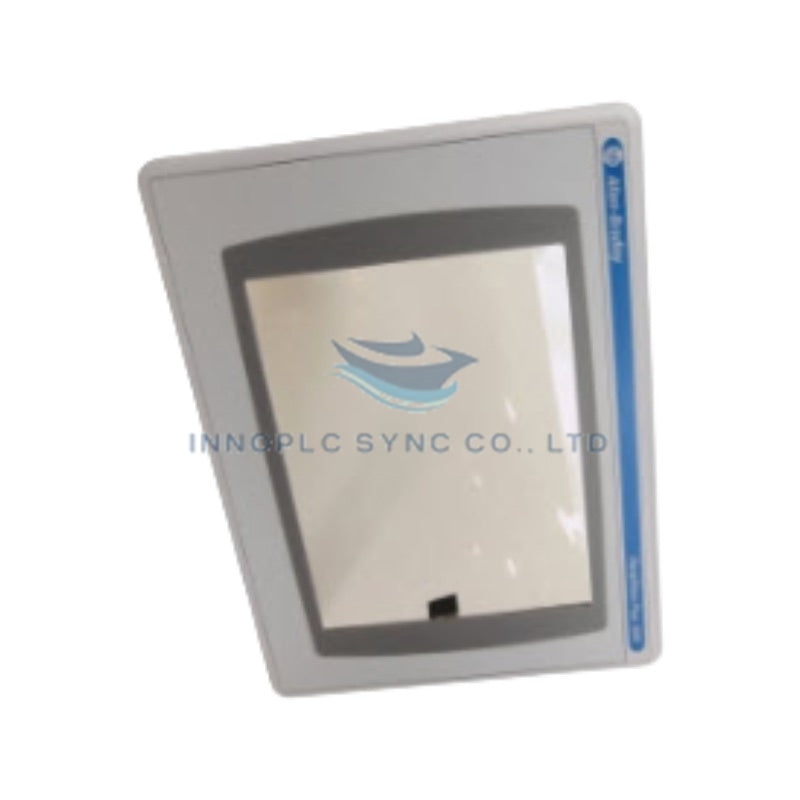

Terminal 700 PanelView Plus 6 Allen-Bradley 2711P-T7C4D9
Conçu pour l’interface opérateur et la visualisation dans les réseaux d’automatisation industrielle, l’Allen-Bradley 2711P-T7C4D9 (terminal 2711P-T7C4D9 PanelView Plus 6 - 700) assure une exécution physique/électrique directe.
Décryptage du suffixe et matrice des modèles
- 2711P : série de bulletins de produits PanelView Plus.
- T : type d’entrée à écran tactile.
- 7 : catégorie d’écran de 6,5 pouces.
- C : écran TFT couleur à matrice active.
- 4 : configuration de communication comprenant Ethernet, RS-232 et deux ports USB.
- D : alimentation à courant continu.
- 9 : système d’exploitation Windows CE 6.0 avec fonctionnalités étendues.
Caractéristiques matérielles
| Paramètre | Caractéristique |
|---|---|
| Modèle | 2711P-T7C4D9 (Bulletin 2711P) |
| Marque | Allen-Bradley |
| Origine | Fabrication industrielle standard |
| Poids | 8 kg (poids à l’expédition) |
| Dimensions | 8,3 cm x 24,6 cm x 17,9 cm |
| Température de fonctionnement | 0 deg C à 55 deg C |
| Consommation électrique | Entrée d’alimentation CC (tension nominale de la série) |
| Caractéristiques de l’écran | Écran TFT couleur à matrice active de 6,5 pouces (résolution de 640 x 480, couleur 18 bits) |
| Écran tactile | Résistif analogique à 8 fils (1 million d’actionnements, force de fonctionnement de 10-110 g) |
| Mémoire | 512 MB de RAM, 512 MB de mémoire non volatile (environ 79 MB de mémoire utilisateur libre) |
| Système d’exploitation | Windows CE 6.0 avec fonctionnalités étendues |
| Communication | Ethernet, RS-232 et (2) ports USB |
Réseaux déterministes Profinet / EtherNet/IP et compatibilité avec le flashage du micrologiciel
Le terminal s’intègre parfaitement aux réseaux industriels déterministes grâce à ses ports Ethernet et de communication série intégrés, qui prennent en charge les échanges de données à haut débit avec les automates programmables. La mise à l’échelle de la densité des E/S et le rendu dynamique de l’écran sont assurés par 512 MB de RAM et un stockage non volatile robuste. La compatibilité avec le flashage du micrologiciel garantit des mises à jour fiables du système et l’ajout de fonctionnalités dans les architectures d’atelier.
Foire aux questions
Q : Quelles sont la résolution de l’écran et les caractéristiques de l’écran tactile du terminal 2711P-T7C4D9 ?
R : L’appareil est doté d’un écran TFT couleur à matrice active de 6,5 pouces, d’une résolution de 640 x 480 pixels et d’une profondeur de couleur de 18 bits, associé à un écran tactile résistif analogique à 8 fils prévu pour 1 million d’actionnements.
Q : Quelle est la capacité mémoire de ce terminal et quel système d’exploitation utilise-t-il ?
R : L’appareil est équipé de 512 MB de RAM, de 512 MB de mémoire non volatile (dont environ 79 MB de mémoire utilisateur libre) et fonctionne sous Windows CE 6.0 avec des fonctionnalités étendues.
Consignes d’installation sur site
- Vérifiez les dimensions de la découpe du panneau pour garantir un montage affleurant correct et l’étanchéité du joint dans la paroi du boîtier.
- Raccordez les fils d’alimentation CC au bornier prévu à cet effet, en respectant la polarité et en assurant une tension d’entrée stable.
- Acheminez les câbles Ethernet et de communication série à distance des lignes d’alimentation haute tension afin d’éviter les interférences électromagnétiques et la perte de paquets.
- Reliez solidement le châssis de l’appareil à la terre de référence du boîtier afin d’optimiser l’immunité au bruit et la protection contre les décharges électrostatiques.
Paramètres spécifiques de compatibilité du terminal et de montage physique :
- Préfixe de base (2711P-) : indique la compatibilité avec la plateforme modulaire de terminaux opérateur Allen-Bradley PanelView Plus.
- Type d’accessoire (-RB) : désigne un ensemble de remplacement du boîtier de façade.
- Identifiant de configuration (K10) : indique le format physique conçu pour s’adapter aux unités PanelView Plus 1000 avec interface opérateur à clavier intégré (K).
Caractéristiques matérielles
| Paramètre | Caractéristique |
|---|---|
| Modèle | 2711P-RBK10 |
| Marque | Allen-Bradley |
| Origine | États-Unis |
| Poids | 3,49 lbs (1,58 kg) |
| Dimensions | Conçu pour le châssis PanelView Plus 1000 avec clavier |
| Température de fonctionnement | 0 deg C à +55 deg C |
| Indice de protection | NEMA 4X / IP65 (en cas d’installation correcte avec joint) |
| Terminaux compatibles | Séries PanelView Plus et PanelView Plus CE 1000 avec clavier |
Protection mécanique et intégrité de l’étanchéité du boîtier
Conçu pour les boîtiers d’interface homme-machine industriels, l’ensemble de façade assure le logement structurel et l’étanchéité autour des découpes de l’écran et du clavier. Le joint périphérique intégré empêche l’humidité, la poussière et les contaminants corrosifs en suspension dans l’air de pénétrer par la découpe du panneau de commande. Un cadre mécanique rigide évite la déformation de l’écran et préserve le retour tactile sur l’ensemble du clavier physique lors d’interactions fréquentes avec l’opérateur.
Foire aux questions
Q : Le remplacement de la façade 2711P-RBK10 nécessite-t-il de déconnecter les composants logiques internes ?
R : Oui. Pour remplacer la façade avant, il faut mettre l’appareil hors tension, démonter le terminal de la porte du boîtier et séparer l’ensemble écran/clavier du logement du module logique de fond de panier.
Q : Comment la façade maintient-elle l’indice de protection NEMA 4X sur la porte du boîtier ?
R : Un joint continu en mousse à cellules fermées, préinstallé le long de la bride intérieure, se comprime uniformément contre la découpe du boîtier lorsque les brides de fixation sont serrées au couple spécifié.
Consignes d’installation sur site
Mettez le terminal PanelView Plus 1000 hors tension et débranchez tous les câbles d’alimentation et de communication entrants. Desserrez toutes les brides de fixation qui maintiennent l’appareil dans la découpe du boîtier, puis retirez soigneusement le terminal opérateur. Posez l’appareil face vers le bas sur une surface de travail antistatique, retirez les vis de fixation du module logique arrière et de l’ensemble écran, puis détachez la façade endommagée. Installez la nouvelle façade 2711P-RBK10 sur le module d’écran en veillant à ce que le joint d’étanchéité soit exempt de débris, puis resserrez les vis de fixation internes avant de remonter l’appareil dans la découpe du panneau.
