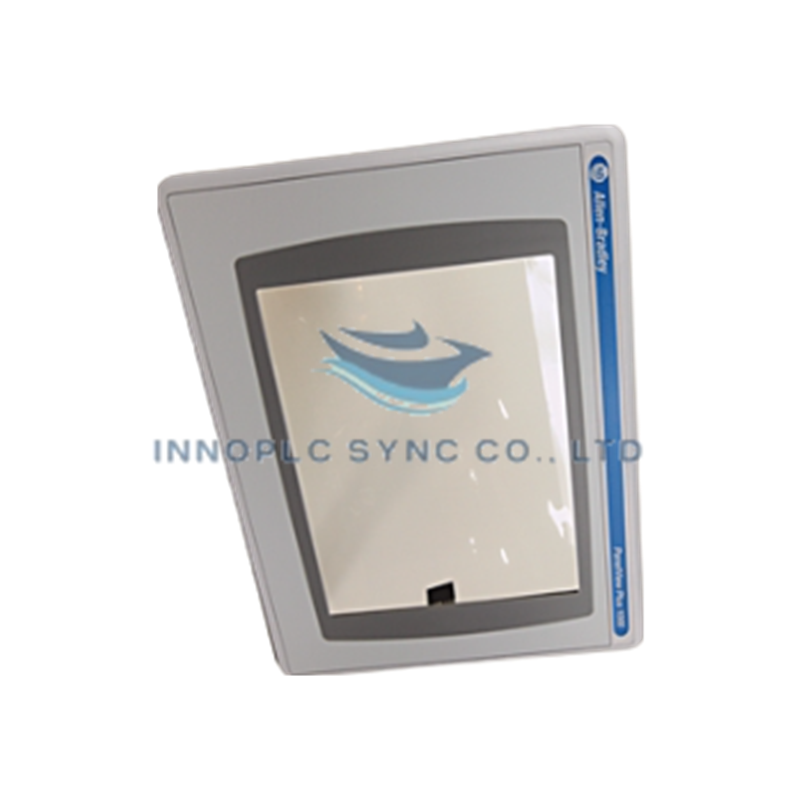

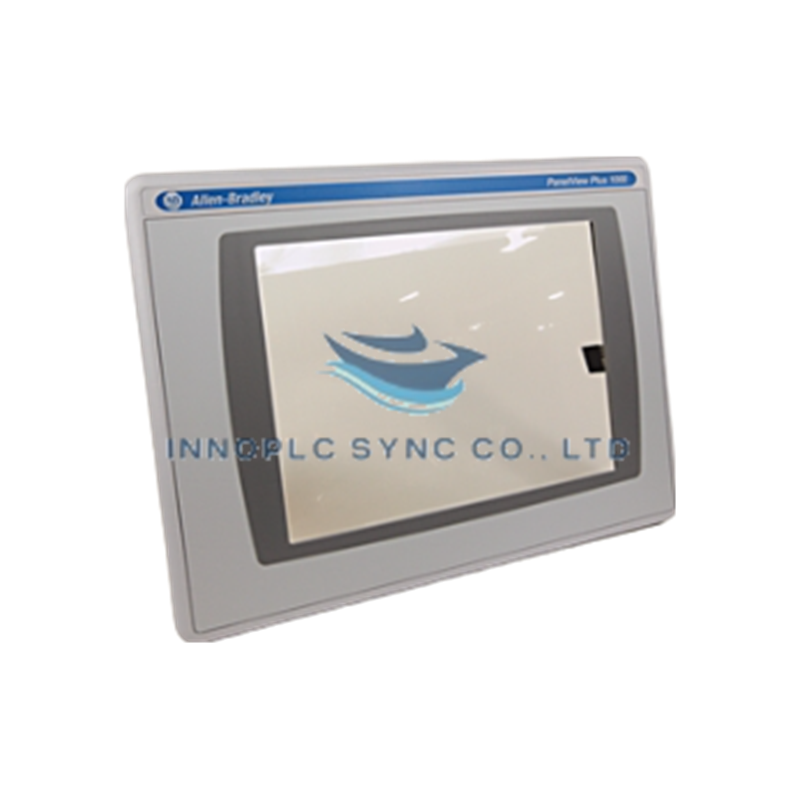

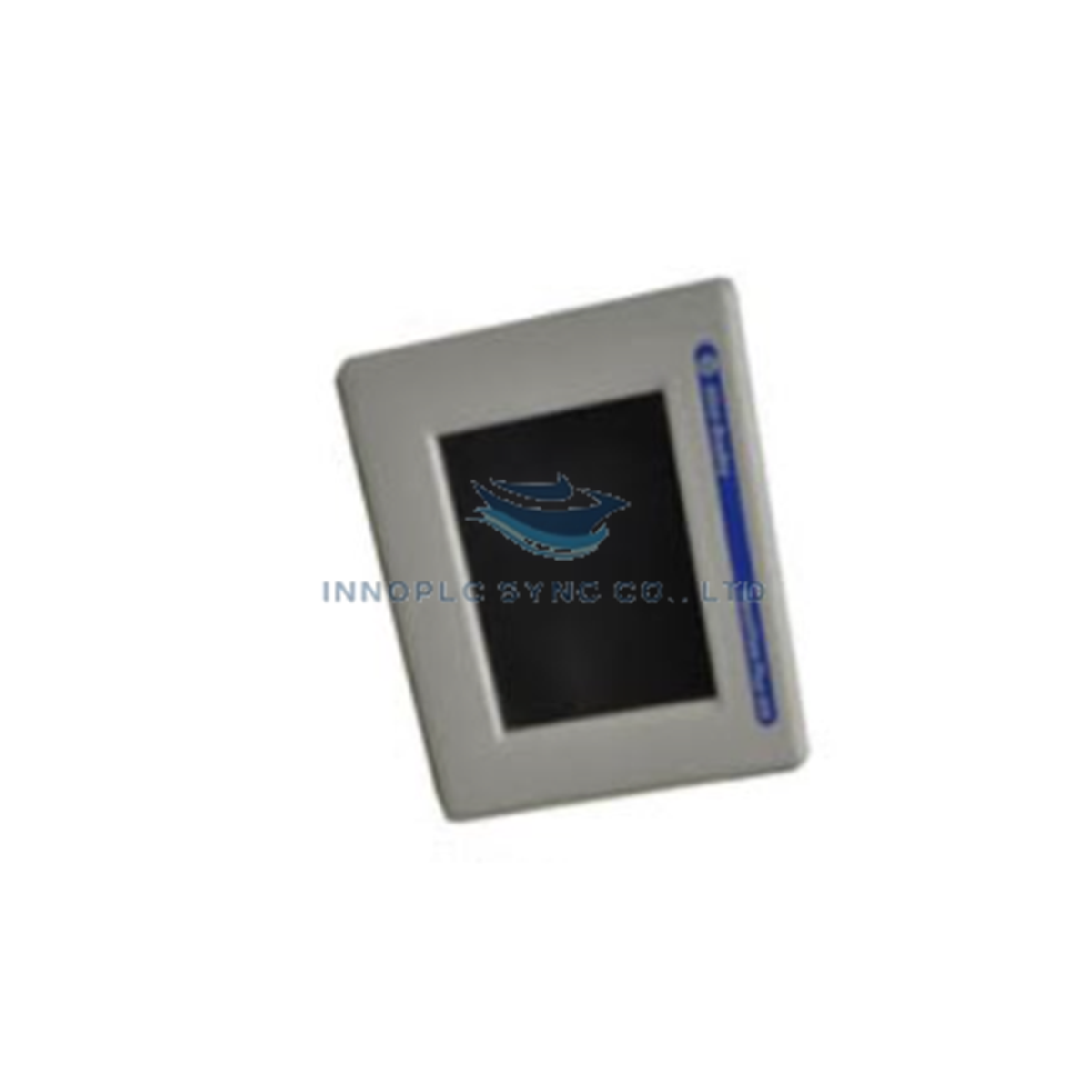

Terminaux opérateur PanelView Plus 1500 Allen-Bradley 2711P-T15C6D2
L’Allen-Bradley 2711P-T15C6D2, également référencé sous le catalogue 2711PT15C6D2 comme interface opérateur, constitue le terminal opérateur principal PanelView Plus 1500 utilisé pour exécuter les tâches de visualisation de l’interface homme-machine et de commande opérateur sur les plateformes d’automatisation industrielle Allen-Bradley.
Décomposition du suffixe et matrice des modèles
- 2711P : désignation de la gamme d’interfaces opérateur PanelView Plus.
- T15 : format d’affichage de 15 pouces avec méthode de saisie par écran tactile résistif analogique.
- C6D2 : configuration avec affichage couleur, associée à un module d’alimentation 24 VDC, à une mémoire de module CE Logic de 128 MB et à des ports de carte de communication complets (DH+, DH-485, RIO, Ethernet, RS-232, USB).
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | 2711P-T15C6D2 |
| Marque | Allen-Bradley |
| Origine | États-Unis / site de fabrication mondial |
| Poids | 9,72 lb (4,41 kg) |
| Dimensions | Format standard de découpe de panneau PanelView Plus 1500 |
| Température de fonctionnement | 32 deg F à 131 deg F (0 deg C à 55 deg C) |
| Consommation électrique | 70 W max. |
| Tension d’entrée CC | 24 VDC nominal |
| Résolution d’affichage | 1024 x 768 pixels (matrice active couleur) |
| Module mémoire | Module CE Logic avec mémoire Flash et RAM de 128 MB |
Réseaux déterministes Profinet / EtherNet/IP et mise à l’échelle de la densité des E/S
Conçu pour une intégration aux réseaux industriels déterministes, le terminal coordonne la visualisation IHM en temps réel avec les contrôleurs d’automatisation programmables via des ports de communication haut débit, notamment Data Highway Plus (DH+), Remote I/O et Ethernet. La vitesse de communication du bus de fond de panier et les couches de traduction des protocoles permettent un échange transparent des données entre les réseaux industriels historiques et modernes. Le module CE Logic interne gère la mise à l’échelle des tags haute densité et les mises à jour des écrans graphiques, tout en maintenant une latence de traitement limitée lors des tâches de surveillance de supervision à variables multiples.
Foire aux questions
Q : Le module CE Logic du 2711P-T15C6D2 peut-il être remplacé à chaud lorsque le terminal est sous tension ?
R : Non. L’alimentation d’entrée du terminal opérateur doit être complètement déconnectée avant de retirer ou d’installer des modules logiques ou de communication internes, afin d’éviter d’endommager les émetteurs-récepteurs du bus.
Q : Quels ports de communication multiréseaux sont pris en charge par cette configuration précise du modèle ?
R : Le terminal dispose d’interfaces de communication intégrées pour DH+, DH-485, Remote I/O (RIO), Ethernet, RS-232 et les connexions USB hôte/périphérique.
Q : Comment la mémoire d’application est-elle structurée sur le module logique interne ?
R : Le module CE Logic intégré fournit une capacité totale combinée de 128 MB de stockage Flash et RAM pour les fichiers d’application, la journalisation des données d’exécution et les graphiques d’écran.
Directives d’installation sur site
- Déconnexion de l’alimentation : mettez hors tension et isolez toutes les alimentations CC externes fournissant le terminal opérateur avant son montage sur panneau ou son câblage.
- Vérification de la découpe du panneau : vérifiez que les dimensions de la découpe du boîtier correspondent précisément aux spécifications du joint et des brides de montage du PanelView Plus 1500 afin de préserver l’intégrité de l’étanchéité environnementale.
- Conformité de la mise à la terre : raccordez solidement un conducteur de terre en cuivre de forte section, depuis la borne de terre du châssis du terminal directement jusqu’à la barre de terre principale de l’armoire.
- Cheminement des câbles de communication : acheminez les câbles Ethernet, DH+ et de communication série à distance des variateurs de fréquence haute tension et des conduits d’alimentation à courant élevé afin de limiter les interférences électromagnétiques.
