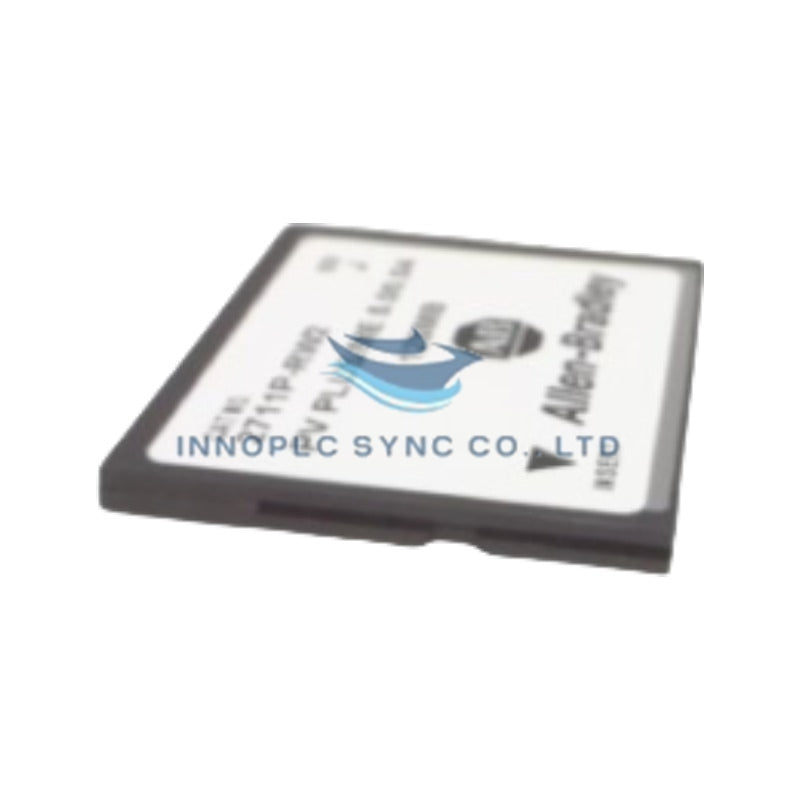

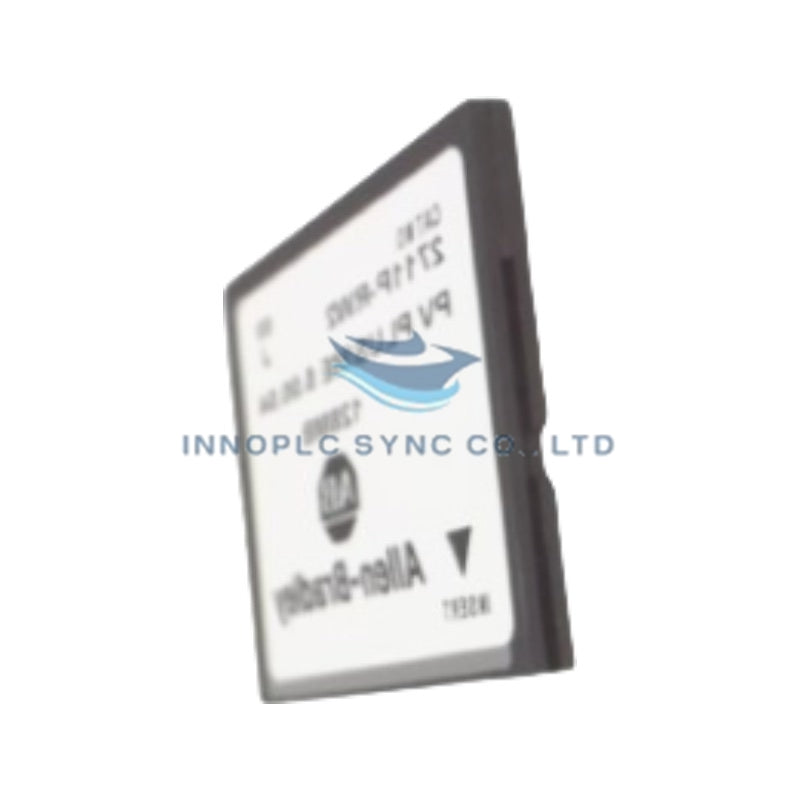

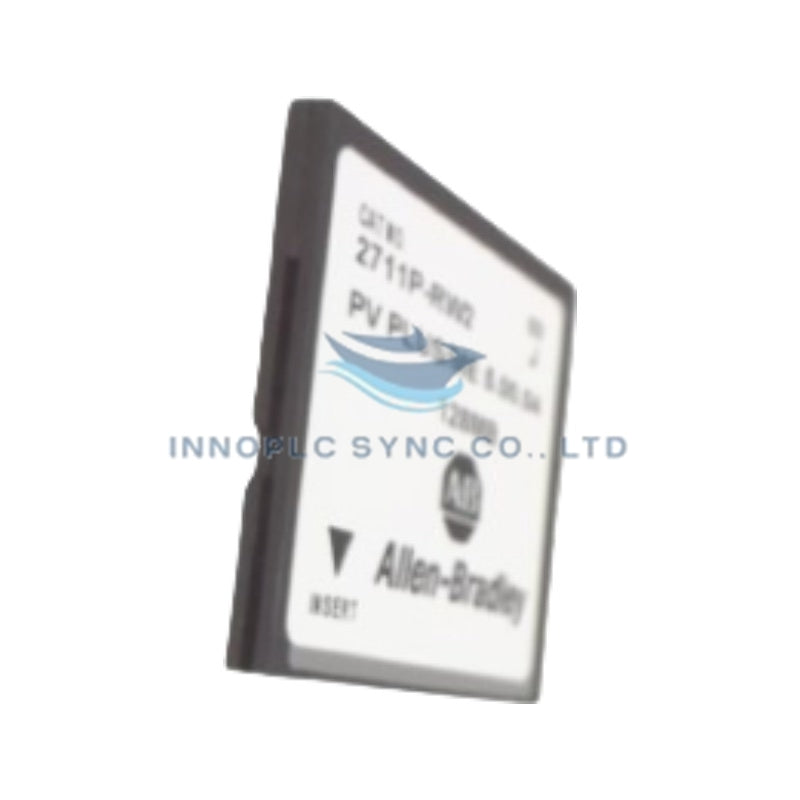

Unités Compact Flash Allen-Bradley 2711P-RW7
Conçu pour l’extension de mémoire non volatile à haut débit et l’exécution du micrologiciel système dans les terminaux opérateur Allen-Bradley PanelView Plus CE, le Allen-Bradley 2711P-RW7, également référencé sous le nom d’unité Compact Flash interne 2711PRW7, assure une exécution physique et électrique directe.
Décomposition du suffixe et matrice des modèles
- 2711P : désignation d’accessoire de la gamme d’interfaces opérateur PanelView Plus.
- RW7 : carte mémoire Compact Flash interne non volatile d’une capacité de 256 Mo, préchargée avec le système d’exploitation Windows CE ouvert et l’environnement d’exécution FactoryTalk View Machine Edition.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | 2711P-RW7 |
| Marque | Allen-Bradley |
| Origine | États-Unis / site de fabrication mondial |
| Poids | 0.31 lb (0.14 kg) |
| Dimensions | Format Compact Flash Type I standard |
| Température de fonctionnement | 0 degré C à 50 degrés C |
| Consommation électrique | 0.5 W max. depuis le connecteur du module logique |
| Capacité mémoire | Stockage flash non volatil de 256 Mo |
| Système d’exploitation | Windows CE ouvert avec FactoryTalk View ME |
| Modules compatibles | Modules logiques PanelView Plus CE |
Compatibilité du flash du micrologiciel et réseaux déterministes
La carte mémoire Compact Flash interne s’interface directement avec le bus système du module logique CE afin de stocker les fichiers d’application d’exécution, les images du micrologiciel et les paramètres de fonctionnement du système. La compatibilité du flash du micrologiciel garantit des séquences de démarrage déterministes et l’exécution immédiate des fichiers d’exécution des applications FactoryTalk View ME. L’architecture à semi-conducteurs maintient des taux élevés de cycles de lecture/écriture des secteurs, éliminant les goulots d’étranglement lors de l’enregistrement en temps réel des paramètres et du transfert de l’historique des alarmes sur les réseaux EtherNet/IP connectés.
Foire aux questions
Q : La carte Compact Flash Allen-Bradley 2711P-RW7 peut-elle être insérée ou retirée lorsque le module logique du terminal est sous tension ?
R : Non. L’alimentation du module logique du terminal opérateur doit être complètement coupée avant d’insérer ou de retirer la carte Compact Flash interne afin d’éviter toute corruption du système de fichiers et tout dommage aux broches de l’interface du connecteur.
Q : Quel système d’exploitation et quel environnement logiciel sont préinstallés sur la 2711P-RW7 ?
R : La carte est chargée en usine avec un environnement de système d’exploitation Windows CE ouvert ainsi qu’avec le logiciel d’exécution FactoryTalk View Machine Edition.
Q : Quelle capacité mémoire le module 2711P-RW7 offre-t-il ?
R : Le module offre 256 Mo de mémoire flash non volatile à semi-conducteurs, destinée aux fichiers de démarrage du système d’exploitation, au micrologiciel d’exécution et au stockage des projets.
Directives d’installation sur site
- Isolement de l’alimentation : Déconnectez toutes les sources d’alimentation primaire CA et CC du terminal PanelView Plus avant d’accéder au module logique interne.
- Protection contre les décharges électrostatiques : Portez un bracelet antistatique homologué, relié à un point de mise à la terre sur le châssis de l’armoire, avant de manipuler la carte.
- Insertion de la carte : Repérez le connecteur Compact Flash interne sur la carte du module logique CE, alignez les rainures de détrompage situées sur les bords de la carte, puis appuyez fermement jusqu’à ce qu’elle soit complètement insérée dans le connecteur à broches.
- Remontage du boîtier : Remettez en place et fixez le capot du module logique avant de rétablir l’alimentation électrique primaire afin d’assurer un blindage correct de la mise à la terre et une dissipation thermique adéquate.
