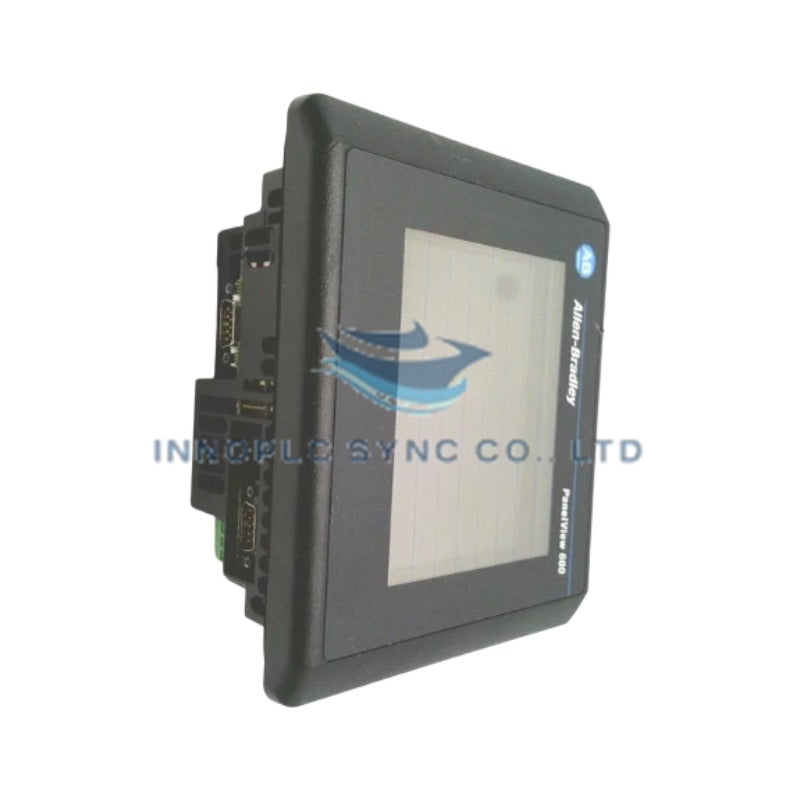

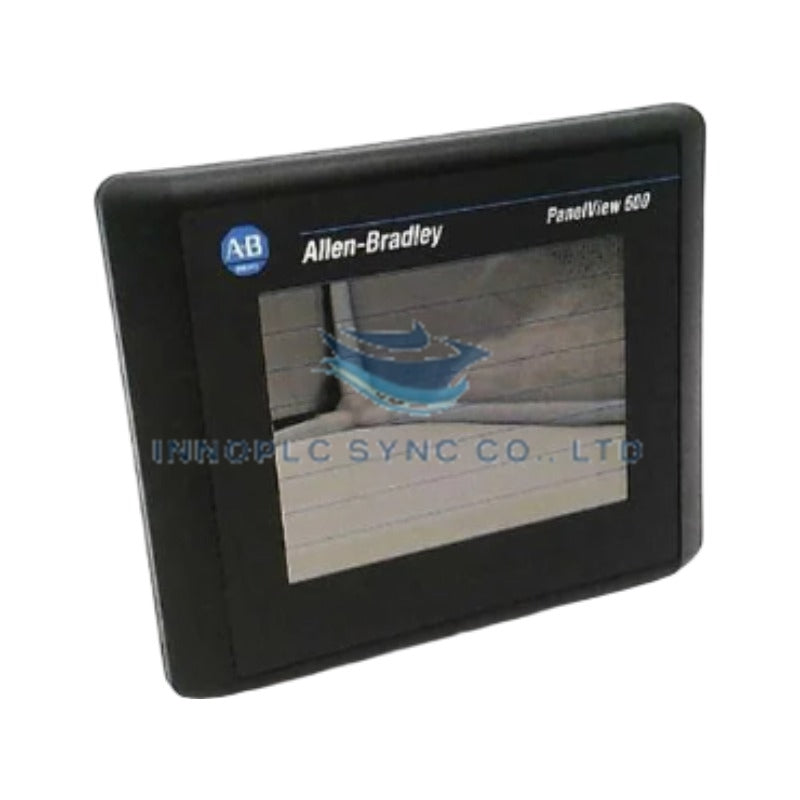

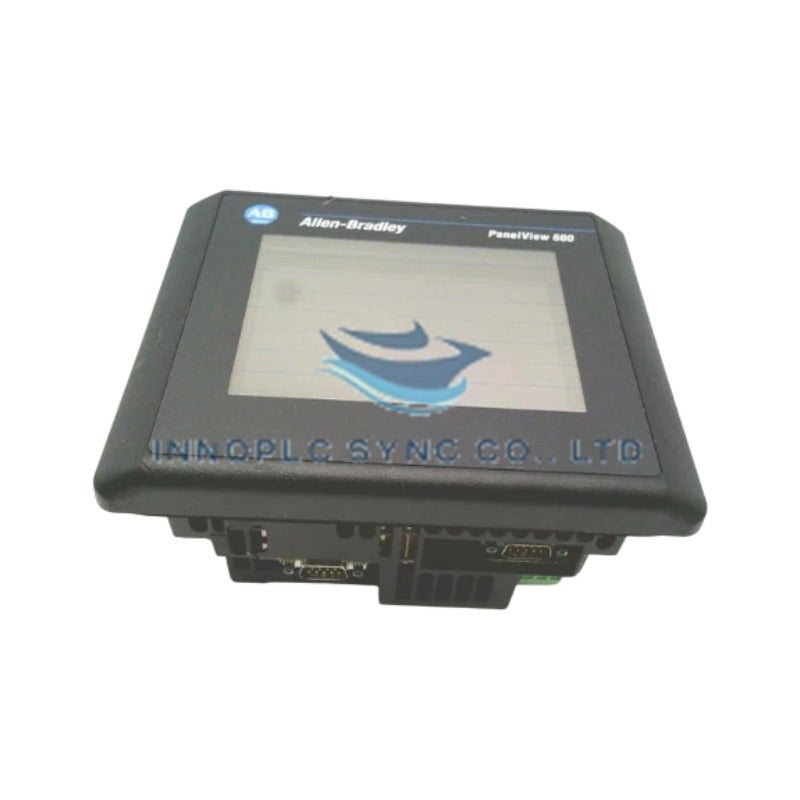

Interfaces opérateur PanelView 600 Allen-Bradley 2711-T6C10L1
L’Allen-Bradley 2711-T6C10L1, également référencé comme interface opérateur 2711-T6C10L1, fonctionne comme un composant matériel dédié à la visualisation homme-machine et à l’exécution des commandes d’entrée dans les réseaux DeviceNet et série RS-232.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | 2711-T6C10L1 |
| Marque | Allen-Bradley |
| Origine | États-Unis |
| Poids | 0,91 kg (2,01 lb) |
| Dimensions | 152 mm x 185 mm x 82 mm (6,0 po. x 7,28 po. x 3,20 po.) |
| Température de fonctionnement | 0 °C à +55 °C |
| Consommation électrique | 24 W maximum (24 VDC nominal) |
| Tension d’alimentation | 18-32 VDC (24 VDC nominal) |
| Type d’affichage | Écran couleur TFT à matrice active de 5,7 pouces |
| Résolution d’affichage | 320 x 234 pixels |
| Type d’entrée | Écran tactile résistif analogique |
| Ports de communication | Port de communication DeviceNet, port imprimante RS-232 |
| Mémoire interne | Mémoire flash d’application de 240 Ko |
| Indice de protection du boîtier | NEMA 12, 13, 4X (intérieur) / IP65 |
| État du cycle de vie | Produit abandonné par le fabricant |
Communication sur le bus de fond de panier et interfaçage réseau déterministe
La borne PanelView 600 Allen-Bradley 2711-T6C10L1 communique sur des canaux de bus de terrain DeviceNet déterministes afin d’échanger en temps réel des données de variables, des alarmes et des mises à jour de consignes directement avec les processeurs PLC-5, SLC 500 et ControlLogix. Le port DeviceNet intégré prend en charge les profils de messagerie explicite et d’E/S à des vitesses de communication pouvant atteindre 500 Kbps. Un port série RS-232 indépendant permet une sortie asynchrone pour l’impression des alarmes et la consignation des diagnostics. La compatibilité du micrologiciel avec la mémoire flash permet de télécharger rapidement les applications via le logiciel PanelBuilder32, en maintenant des temps de cycle déterministes et une forte densité d’E/S évolutive dans les centres de commande de moteurs distribués et les plateformes d’automatisation des machines.
Foire aux questions
Q : Quelle est la tension d’alimentation d’entrée requise pour la borne 2711-T6C10L1 ?
R : Le 2711-T6C10L1 nécessite une alimentation 24 VDC fonctionnant dans une plage d’entrée admissible de 18 VDC à 32 VDC.
Q : La dalle tactile en verre du 2711-T6C10L1 peut-elle être remplacée à chaud lorsque l’alimentation est appliquée ?
R : Non. L’alimentation de commande principale 24 VDC et les connexions au bus DeviceNet doivent être complètement isolées avant de débrancher ou d’installer la borne, afin d’éviter d’endommager les composants internes et de perturber le bus de communication.
Q : Comment les données d’exécution de l’application sont-elles conservées en cas de coupure de l’alimentation principale ?
R : Les fichiers d’application, les graphiques des écrans d’affichage et les paramètres système sont enregistrés directement dans la mémoire flash non volatile intégrée, ce qui préserve l’intégrité de la configuration sans nécessiter de batterie de secours pendant les coupures de courant.
Directives d’installation sur site
Préparez une découpe rectangulaire de panneau de 123 mm x 156 mm (4,86 po. x 6,15 po.) dans la paroi d’un boîtier classé NEMA 4X ou IP65. Insérez la borne 2711-T6C10L1 par la découpe avant, en veillant à positionner correctement le joint d’étanchéité autour du périmètre du cadre extérieur afin de maintenir la protection contre les infiltrations environnementales.
Fixez l’unité à l’aide des clips de montage fournis, en serrant uniformément les vis en croix selon un couple de 1,1 Nm à 1,4 Nm (10 po-lb à 12 po-lb). Raccordez les conducteurs d’alimentation 24 VDC à l’aide de conducteurs en cuivre prévus pour au moins 75 °C, en respectant la polarité des bornes (+24 VDC et commun DC). Reliez la cosse de mise à la terre de la borne à la barre de terre principale du boîtier à l’aide d’une tresse de mise à la terre à faible impédance.
